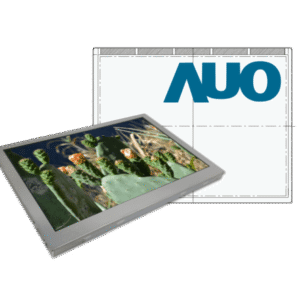

W G101STN01. C to wysokowydajny wyświetlacz LCD-TFT o przekątnej 10,1 cala firmy AU Optronics, o rozdzielczości 1024×600 i proporcjach 16:9. Dzięki jasności 500 cd/m², współczynnikowi kontrastu 500:1 i pełnym kątom widzenia zapewnia wyraźny, żywy obraz z każdej perspektywy. Wytrzymała konstrukcja wytrzymuje ekstremalne temperatury od -30°C do 80°C, dzięki czemu jest G101STN01. C idealny do zastosowań przemysłowych i zewnętrznych. Kompaktowy obrys 235,0×143,0 mm i interfejs LVDS umożliwiają łatwą integrację. Aby uzyskać niezawodną wydajność w wymagających środowiskach, wybierz model G101STN01. Wyświetlacz C.
W G101STN01. A to wysokowydajny wyświetlacz LCD-TFT o przekątnej 10,1 cala firmy AU OPTRONICS o rozdzielczości 1024×600 i szerokich proporcjach 16:9. Dzięki jasności 300 cd/m², kontrastowi 500:1 i pełnym kątom widzenia zapewnia wyraźny obraz z każdej perspektywy. Przemysłowy zakres temperatur pracy od -10°C do 60°C sprawia, że jest to G101STN01. Idealny do wymagających środowisk. Kompaktowy obrys 235,0×143,0 mm i interfejs LVDS pozwalają na łatwą integrację. Aby uzyskać niezawodne działanie w zastosowaniach przemysłowych i komercyjnych, wybierz model G101STN01. Moduł wyświetlacza.
W ramach projektu G101SAN01. A to wysokowydajny wyświetlacz LCD-TFT o przekątnej 10,1 cala firmy AUO, o rozdzielczości 1024×600 i szerokich proporcjach 16:9. Dzięki jasności 300 cd/m², współczynnikowi kontrastu 1000:1 i pełnym kątom widzenia zapewnia wyraźny obraz z każdej perspektywy. Panel AHVA klasy przemysłowej działa w zakresie od -10°C do 60°C, zapewniając niezawodne użytkowanie w trudnych warunkach. Interfejs LVDS i kompaktowe wymiary 235x143x6,63mm sprawiają, że jest to G101SAN01. Idealny do integracji z przemysłowymi interfejsami HMI, urządzeniami medycznymi i innymi aplikacjami wymagającymi wytrzymałego, ale żywego wyświetlacza. W ramach projektu G101SAN01. A łączy w sobie trwałość i jakość wizualną w wszechstronnej obudowie o przekątnej 10,1 cala.
G101SAN01.2 to wysokowydajny wyświetlacz LCD-TFT o przekątnej 10,1 cala firmy AUO, o rozdzielczości 1024×600 i proporcjach 16:9. Dzięki jasności 350 cd/m², współczynnikowi kontrastu 1000:1 i pełnym kątom widzenia zapewnia wyraźny obraz z każdej perspektywy. Matryca AHVA i interfejs RGB zapewniają doskonałe odwzorowanie kolorów. Przeznaczony do użytku przemysłowego, działa w zakresie od -10°C do 60°C. Model G101SAN01.2 łączy w sobie kompaktowe wymiary 235x143x5mm z dużym obszarem aktywnym 222,72×125,28mm, dzięki czemu idealnie nadaje się do zastosowań o ograniczonej przestrzeni, wymagających dużego, wyraźnego wyświetlacza.
G101QAN01.1 to wysokowydajny wyświetlacz LCD-TFT o przekątnej 10,1 cala firmy AU Optronics o rozdzielczości 2560×1600 i 16,7 mln kolorów. Dzięki jasności 400 cd/m2, współczynnikowi kontrastu 1000:1 i pełnym kątom widzenia zapewnia wyjątkową jakość obrazu. Technologia paneli AHVA i interfejs MIPI sprawiają, że idealnie nadaje się do zastosowań przemysłowych i wbudowanych. Model G101QAN01.1 działa w zakresie 0-50°C i ma kompaktowy obrys 142,96×228,04×4,05mm. Aby uzyskać niezawodną wydajność w wymagających środowiskach, wybierz model G101QAN01.1.
G101EVT05.1 to wysokowydajny wyświetlacz LCD-TFT o przekątnej 10,1 cala firmy AU Optronics, charakteryzujący się rozdzielczością 1280×800 i technologią MVA zapewniającą szerokie kąty widzenia. Dzięki przemysłowemu zakresowi temperatur pracy od -20°C do 70°C ten wszechstronny monitor idealnie nadaje się do wymagających środowisk. Format G101EVT05.1 oferuje doskonałą jakość obrazu o jasności 440 cd/m² i współczynniku kontrastu 1300:1. Interfejs LVDS i kompaktowe wymiary 227,91 x 148,0 x 7,6 mm ułatwiają integrację. Aby uzyskać niezawodne działanie w zastosowaniach przemysłowych i komercyjnych, wybierz moduł LCD G101EVT05.1.
G101EAT02.6 to wysokowydajny wyświetlacz LCD-TFT o przekątnej 10,1 cala firmy AUO o rozdzielczości 1280×800 i technologii AHVA zapewniającej pełne kąty widzenia. Dzięki jasnej luminancji 400 cd/m², współczynnikowi kontrastu 800:1 i pojemnościowemu dotykowi zapewnia wyraźny obraz i responsywne sterowanie dotykowe. Wytrzymała konstrukcja wytrzymuje temperatury pracy od -20°C do 70°C, dzięki czemu G101EAT02.6 idealnie nadaje się do zastosowań przemysłowych i zewnętrznych, wymagających trwałego, ale imponującego wizualnie wyświetlacza. Interfejs LVDS i kompaktowa obudowa o wymiarach 249,66 x 168,30 x 11,03 mm umożliwiają łatwą integrację. Aby uzyskać niezawodną wydajność w wymagających środowiskach, wybierz model G101EAT02.6.
G101EAN02.4 to wysokowydajny wyświetlacz LCD-TFT o przekątnej 10,1 cala firmy AUO o rozdzielczości 1280×800 i proporcjach 16:10. Dzięki jasności 400 cd/m² i współczynnikowi kontrastu 800:1 zapewnia wyraźny i żywy obraz. Matryca AHVA zapewnia pełne kąty widzenia, natomiast interfejs eDP zapewnia szybką transmisję danych. Zaprojektowany do użytku przemysłowego, G101EAN02.4 działa w temperaturach 0-60°C i ma wytrzymałą konstrukcję. Jego kompaktowa obudowa 228,22×148,3×4,8 mm sprawia, że idealnie nadaje się do zastosowań o ograniczonej przestrzeni, wymagających niezawodnego wyświetlacza wysokiej jakości. G101EAN02.4 doskonale nadaje się do interfejsów HMI, urządzeń medycznych i innych wymagających środowisk.
G101EAN02.2 to wysokowydajny wyświetlacz LCD-TFT o przekątnej 10,1 cala firmy AUO Display Plus, wyposażony w rozdzielczość 1280×800 i technologię AHVA zapewniającą szerokie kąty widzenia. Dzięki jasności 500 cd/m², współczynnikowi kontrastu 800:1 i interfejsowi LVDS idealnie nadaje się do zastosowań przemysłowych. Model G101EAN02.2 działa w ekstremalnych temperaturach od -20°C do 70°C, zapewniając niezawodność w trudnych warunkach. Kompaktowy obrys 227,91x148mm i obszar aktywny 216,96×135,6mm sprawiają, że nadaje się do projektów o ograniczonej przestrzeni. Wybierz model G101EAN02.2, aby uzyskać wszechstronne i trwałe rozwiązanie do wyświetlania obrazu.
G101EAN02.1 to wysokowydajny wyświetlacz LCD-TFT o przekątnej 10,1 cala firmy AUO, oferujący rozdzielczość 1280×800 i 16,7 mln kolorów. Dzięki szerokiemu współczynnikowi proporcji 16:10, jasności 400 cd/m² i współczynnikowi kontrastu 800:1 zapewnia wyraźny, żywy obraz. Panel AHVA zapewnia pełne kąty widzenia 178°. Przeznaczony do użytku przemysłowego, działa w zakresie od -20°C do 60°C. G101EAN02.1 wykorzystuje interfejs LVDS i ma smukły profil 4,8 mm. Idealny do zastosowań HMI, medycznych i innych wymagających kompaktowego, ale wydajnego wyświetlacza. Obiektyw G101EAN02.1 łączy w sobie niezawodność i doskonałą jakość obrazu w wszechstronnej obudowie o przekątnej 10,1 cala.
G084XAN01.0 to wysokowydajny 8,4-calowy wyświetlacz LCD-TFT firmy AUO, oferujący rozdzielczość XGA 1024×768 i 16,7 mln kolorów. Dzięki jasnej luminancji 700 cd/m², współczynnikowi kontrastu 800:1 i pełnym kątom widzenia zapewnia wyraźny, żywy obraz z każdej perspektywy. Wytrzymała konstrukcja przemysłowa wytrzymuje ekstremalne temperatury od -30°C do 85°C. Wykorzystując technologię AHVA i interfejs LVDS, G084XAN01.0 jest idealny do wymagających zastosowań wymagających doskonałej jakości wizualnej i niezawodności. Jego kompaktowa obudowa o wymiarach 199,5 x 149,0 x 9,05 mm bezproblemowo integruje się z konstrukcjami o ograniczonej przestrzeni.
G080UAN02.2 to wysokowydajny 8-calowy wyświetlacz LCD-TFT firmy AU Optronics o rozdzielczości 1200×1920 i proporcjach 16:10. Dzięki jasności 460 cd/m², współczynnikowi kontrastu 900:1 i pełnym kątom widzenia, ten panel klasy przemysłowej zapewnia wyjątkową jakość obrazu. G080UAN02.2 oferuje interfejs MIPI, temperaturę pracy -10 ~ 60 °C i kompaktowe wymiary 114,6 x 184,125 x 3,95 mm. Idealny do wymagających zastosowań wymagających wyraźnego, żywego wyświetlacza o szerokich kątach widzenia w smukłej obudowie. G080UAN02.2 łączy w sobie renomowaną jakość AU Optronics z wszechstronnymi funkcjami integracji z różnymi urządzeniami i systemami.
G070VW01.012 to wysokowydajny 7-calowy wyświetlacz LCD-TFT firmy AUO, o rozdzielczości 800×480 i proporcjach 16:9. Dzięki technologii matrycy AHVA wyświetlacz ten oferuje pełne kąty widzenia i doskonałą jakość obrazu. Przemysłowy zakres temperatur pracy od -30°C do 85°C sprawia, że model G070VW01.012 idealnie nadaje się do wymagających środowisk. Interfejs LVDS zapewnia łatwą integrację, a kompaktowe wymiary obrysu 170,0×111,0x7,5 mm pozwalają na elastyczną instalację. Doświadcz żywych efektów wizualnych i niezawodnej wydajności dzięki G070VW01.012 w zastosowaniach przemysłowych lub komercyjnych.
G070VAT01.0 to wysokowydajny 7-calowy wyświetlacz LCD-TFT firmy AU OPTRONICS, wyposażony w rozdzielczość 800×480 i technologię AHVA zapewniającą szerokie kąty widzenia. Dzięki przemysłowemu zakresowi temperatur pracy od -20°C do 70°C ten wytrzymały wyświetlacz idealnie nadaje się do pracy w trudnych warunkach. Pojemnościowy ekran dotykowy i interfejs LVDS umożliwiają bezproblemową integrację. Dzięki jasności 260 cd/m² i współczynnikowi kontrastu 1300:1 model G070VAT01.0 zapewnia wyraźny, żywy obraz. Jego kompaktowy kontur 200x125mm sprawia, że nadaje się do zastosowań o ograniczonej przestrzeni. Aby uzyskać niezawodne działanie w wymagających warunkach, wybierz model G070VAT01.0.
G070VAN01.0 to wysokowydajny 7-calowy wyświetlacz LCD-TFT firmy AU Optronics. Dzięki rozdzielczości 800×480 i proporcjom 16:9 zapewnia wyraźny obraz. Technologia matrycy AHVA zapewnia pełne kąty widzenia, a jasność 480 cd/m² i współczynnik kontrastu 1300:1 zapewniają doskonałą jakość obrazu. Ten moduł G070VAN01.0 posiada interfejs LVDS i może pracować w ekstremalnych temperaturach od -30°C do 80°C, dzięki czemu idealnie nadaje się do zastosowań przemysłowych. Kompaktowe wymiary obrysu 166,6x107x10mm i obszar aktywny 152,4×91,44mm sprawiają, że nadaje się do projektów o ograniczonej przestrzeni. Monitor G070VAN01.0 to wytrzymałe i wszechstronne rozwiązanie do monitorowania.
G070VAN01.1 to wysokowydajny 7-calowy wyświetlacz LCD-TFT firmy AU Optronics. Dzięki rozdzielczości 800×480 i proporcjom 16:9 zapewnia wyraźny obraz. Matryca AHVA zapewnia pełne kąty widzenia, a przemysłowy zakres temperatur pracy -20 ~ 70 °C zapewnia niezawodność w trudnych warunkach. Ten moduł G070VAN01.1 posiada interfejs LVDS, jasność 200 cd/m² i współczynnik kontrastu 1300:1. Jego kompaktowa obrys 166,6 x 107 x 7 mm sprawia, że idealnie nadaje się do zastosowań przemysłowych i wbudowanych o ograniczonej przestrzeni, wymagających wytrzymałego wyświetlacza o szerokim kącie widzenia.
G043FTT01.0 to wysokiej jakości 4,3-calowy wyświetlacz LCD-TFT firmy AUO, o rozdzielczości 480×272 i proporcjach 16:9. Dzięki jasności 400 cd/m², współczynnikowi kontrastu 400:1 i pełnym kątom widzenia zapewnia wyraźny obraz z każdej perspektywy. Rezystancyjny panel dotykowy i interfejs RGB sprawiają, że idealnie nadaje się do interaktywnych zastosowań przemysłowych. Zaprojektowany, aby wytrzymać temperatury od 0°C do 70°C, G043FTT01.0 został zbudowany z myślą o niezawodności w wymagających środowiskach. Jego kompaktowe wymiary 105,5×67,2×4,13mm pozwalają na łatwą integrację. Aby uzyskać wytrzymały, wszechstronny wyświetlacz, wybierz model G043FTT01.0.
P650QVN06.0 to wysokowydajny 65-calowy wyświetlacz LCD-TFT firmy AUO Display Plus, oferujący oszałamiającą rozdzielczość 4K UHD 3840×2160 pikseli. Dzięki jasności 700 cd/m² i współczynnikowi kontrastu 4000:1 zapewnia wyjątkową jakość obrazu i widoczność. Wyświetlacz oferuje pełne kąty widzenia i przemysłowy zakres temperatur pracy od 0 do 50°C, dzięki czemu idealnie nadaje się do wymagających zastosowań digital signage i wyświetlania informacji. Model P650QVN06.0 wykorzystuje technologię interfejsu V by One i ma aktywny obszar wyświetlania o wymiarach 1428,48 x 803,52 mm. Zaprojektowany do pracy w trybie 24/7, ten solidny i wszechstronny wyświetlacz jest idealny do tworzenia imponujących wrażeń wizualnych w dużym formacie.
P650QVN05.0 to wysokowydajny 65-calowy wyświetlacz LCD-TFT firmy AU Optronics, oferujący oszałamiającą rozdzielczość 4K UHD 3840×2160 pikseli. Dzięki jasności 500 cd/m² i współczynnikowi kontrastu 4000:1 zapewnia wyjątkową jakość i klarowność obrazu. Wyświetlacz oferuje pełne kąty widzenia i przemysłowy zakres temperatur pracy od 0 do 50°C, dzięki czemu idealnie nadaje się do wymagających zastosowań digital signage i wyświetlania informacji publicznej. P650QVN05.0 wykorzystuje technologię interfejsu V-by-One i ma aktywny obszar wyświetlania o wymiarach 1428,48 x 803,52 mm. Jego solidna konstrukcja i zaawansowane funkcje sprawiają, że ten monitor P650QVN05.0 jest idealny do tworzenia imponujących wielkoformatowych wrażeń wizualnych.
P650HVN05.3 to wysokowydajny 65-calowy wyświetlacz LCD-TFT firmy AUO, oferujący rozdzielczość Full HD 1920×1080 i proporcje 16:9. Dzięki jasności 2500 cd/m² i współczynnikowi kontrastu 4000:1 zapewnia wyjątkową jakość obrazu i widoczność. Wyświetlacz oferuje pełne kąty widzenia i przemysłowy zakres temperatur pracy 0-50°C. Mierzący 1450,38 x 825,42 x 50 mm i aktywny obszar 1428,48 x 803,52 mm P650HVN05.3 jest idealny do digital signage, sterowni i innych wymagających zastosowań wymagających dużego profesjonalnego wyświetlacza o wysokiej jasności. Interfejs LVDS zapewnia łatwą integrację. P650HVN05.3 łączy w sobie renomowaną jakość AUO z imponującymi specyfikacjami, aby sprostać potrzebom środowisk komercyjnych i przemysłowych.
Wyświetlacze LCD-TFT na zamówienie
Wybór wyświetlacza LCD-TFT do projektowanego urządzenia wiąże się z odpowiednim dobraniem wielu parametrów. Oczekuje się, że obrazy prezentowane na ekranach LCD-TFT będą jak najlepszej jakości, a prezentowane treści będą doskonale czytelne nawet w niesprzyjających warunkach. Z punktu widzenia projektanta zwykle istotny jest również korzystny stosunek jakości do ceny.
Jak dobrać parametry wyświetlacza LCD-TFT?
Najważniejsze parametry wyświetlaczy LCD-TFT to m.in. rozdzielczość, jasność, kontrast, kierunek obserwacji czy temperatura pracy. Warto zwrócić uwagę również na obszar aktywny, aby po umieszczeniu modułu z ekranem w obudowie urządzenia wszystkie prezentowane na nim treści były wciąż widoczne. W przypadku rozwiązań, które wymagają funkcji dotyku, konieczny jest wybór preferowanego sensora dotykowego, a także nałożenie szkła dekoracyjnego/ochronnego.
Dodatkowo, w zależności od warunków panujących w miejscu obsługi urządzenia końcowego, warto zwrócić uwagę na spełnienie norm EMC czy zapewnienie szczelności obudowy.
Poniżej opisujemy wybrane parametry wyświetlaczy LCD-TFT.
Rozdzielczości ekranów LCD-TFT
Piksel (ang. pixel) jest podstawowym elementem tworzącym obraz. Kolorowe ekrany LCD-TFT wyświetlają piksele składające się z trzech subpikseli – czerwonego, zielonego i niebieskiego (barwy podstawowe RGB). Niekiedy dodawany jest jeszcze jeden subpiksel – w kolorze białym, który podnosi jasność wyświetlacza LCD-TFT. Odpowiednie sterowanie poszczególnymi subpikselami powoduje powstanie określonego koloru piksela.
Rozdzielczość wyświetlacza LCD-TFT określa liczbę pikseli w poziomie i w pionie (np. 1920×1080 px to FullHD, 3840 x 2160 px to 4K, a 7680×4320 px to 8K). Wybór rozdzielczości ekranu LCD-TFT zależy od przeznaczenia aplikacji. Ten parametr wpływa na czytelność obrazu (im większa rozdzielczość, tym wyraźniejszy obraz), a im większa przekątna (wartość mierzona w calach), tym więcej pikseli potrzeba, aby uzyskać odpowiednią ostrość obrazu.
Jasność wyświetlacza LCD-TFT
Jasność wyświetlacza LCD-TFT to natężenie światła emitowanego przez ekran, które mierzy się prezentując czystą biel. Zgodnie z układem SI jednostką stosowaną do jej mierzenia są kandele na metr kwadratowy (cd/m2). Optymalna jasność monitora LCD-TFT w warunkach biurowych to ok. 150 cd/m2. Wysoka jasność ekranu LCD-TFT jest niezbędna w miejscach intensywnie oświetlonych, bez względu na to, jaki jest to rodzaj światła (naturalne/sztuczne). Zaliczamy do nich np. wyświetlacze LCD-TFT stosowane w systemach wizualizacji informacji w przestrzeniach publicznych (np. w transporcie czy handlu, a – uogólniając – rozwiązaniach dla digital signage). W ich przypadku konieczna jest jasność co najmniej na poziomie 1000 cd/m2.
Dowiedz się więcej o jasnościach wyświetlaczy LCD-TFT.
Kontrast wyświetlacza LCD-TFT
Kontrast wyświetlacza LCD-TFT to współczynnik natężenia światła pomiędzy najjaśniejszym i najciemniejszym punktem na ekranie. Jego wartość wpływa na jakość obrazu. Uogólniając można powiedzieć, że im wyższy współczynnik kontrastu, tym lepsza czytelność treści. Należy ją jednak odczytywać w odniesieniu do innych parametrów, takich jak np. jasność. Na kontrast wyświetlaczy LCD-TFT wpływa m.in. technologia podświetlenia, którą można dodatkowo optymalizować poprzez stosowanie np. technologii local dimming.
Kierunek obserwacji
Na popularności zyskują wyświetlacze LCD-TFT o jak najszerszych kątach obserwacji np. 89°/89°/89°/89°. To rozwiązania, na których prezentowane treści są możliwe do oczytania niemal z każdej płaszczyzny. Możliwości takie dają np. matryce w technologii IPS.
Jednak w przypadku urządzeń, na których treści z wyświetlaczy LCD-TFT odczytywane są „z góry” lub „z dołu”, można użyć modeli zbudowanych na bazie technologii TN (Twisted Nematic) o ograniczonych kątach obserwacji – na godzinę 12:00 (gdy patrzymy „z góry”) i na godzinę 6:00 (gdy patrzymy „z dołu”). Wyświetlacze LCD-TFT o węższych kątach obserwacji mogą znacząco wpływać na obniżenie kosztów realizacji urządzenia końcowego.
Temperatura pracy
Temperatura pracy wyświetlacza LCD-TFT to istotny czynnik np. w aplikacjach outdoorowych. Ekrany umieszczone na zewnątrz eksponowane są na działanie warunków atmosferycznych, w tym na mróz i upały. W przypadku przekroczenia zalecanych przez producentów temperatur działania może dojść do zamarznięcia lub przegrzania ciekłych kryształów. Dlatego w aplikacjach outdoorowych należy stosować wyświetlacze LCD-TFT o jak najszerszych zakresach temperatur pracy (obecnie to nawet -30~80°C).
W przypadku, gdy urządzenie z wyświetlaczem LCD-TFT będzie znajdowało się w nasłonecznionej lokalizacji, warto skorzystać z modeli z technologią hiTNI. Docierające do ziemi promieniowanie słoneczne może osiągać wartość nawet 1000 W/m2, nagrzewając powierzchnie ekranów do ponad 100° C. Rosnąca temperatura może powodować zmiany stanu skupienia ciekłych kryształów, które do czasu ponownego ostudzenia tracą pierwotne właściwości – światło nie jest przepuszczane, co w efekcie powoduje powstawanie czarnych plam. W wyświetlaczach LCD-TFT z technologią hiTNI ryzyko „przegrzewania się” ciekłych kryształów (a w efekcie ich czasowego uszkodzenia) jest niwelowane, zapewniając stały dostęp do prezentowanych treści.
Producenci wyświetlaczy LCD-TFT w ofercie Unisystemu
Wśród najważniejszych dostawców wyświetlaczy LCD-TFT w ofercie Unisystemu należy wymienić największych światowych producentów, takich jak Winstar, Litemax, Innolux, AUO czy BOE, a także lokalnego producenta, czyli polską firmę Riverdi.
