Medycyna i laboratoria
Wyświetlacze medyczne i laboratoryjne
Monitory pacjenta, aparatura diagnostyczna, analizatory laboratoryjne i urządzenia ubieralne stawiają wyświetlaczom różne wymagania. Pomagamy producentom urządzeń medycznych dobrać matryce i rozwiązania dotykowe, które zapewniają dokładny odczyt, łatwo się czyszczą i wspierają certyfikację urządzenia końcowego.
- właściwa technologia dla każdej klasy urządzeń
- LCM · OLED · TFTwłaściwa technologia dla każdej klasy urządzeń
- dotyk skalibrowany pod warunki kliniczne
- Rękawiczki i żeledotyk skalibrowany pod warunki kliniczne
- deklarowana skuteczność powłok antymikrobowych
- 99,9%deklarowana skuteczność powłok antymikrobowych
Dlaczego to ważne
Dokładność, higiena i dokumentacja
W urządzeniu medycznym wyświetlacz jest częścią diagnozy. Odcienie szarości na obrazie USG, krzywa na monitorze pacjenta czy pojedyncza liczba na glukometrze muszą zostać odczytane poprawnie za pierwszym razem. To wymaga właściwej technologii dla każdego urządzenia: monochromatycznych LCM w miernikach, OLED w urządzeniach ubieralnych i matryc IPS o wysokiej rozdzielczości w monitoringu i obrazowaniu.
Rynek medyczny wyróżniają dwie rzeczy. Front musi wytrzymać ciągłą dezynfekcję i działać przy obsłudze w rękawiczkach lub z żelem na powierzchni, a całe urządzenie musi przejść certyfikację, np. według IEC 60601-1 i jej normy uzupełniającej dotyczącej EMC. Uwzględnienie obu kwestii przy planowaniu wyświetlacza pozwala uniknąć kosztownych przeprojektowań na późnym etapie projektu.
Zastosowania
Zastosowania medyczne i laboratoryjne
Typowe urządzenia i to, czego potrzebują od wyświetlacza. Każdy link otwiera nasz konfigurator wyświetlaczy z ustawionymi już kryteriami dla danego zastosowania.

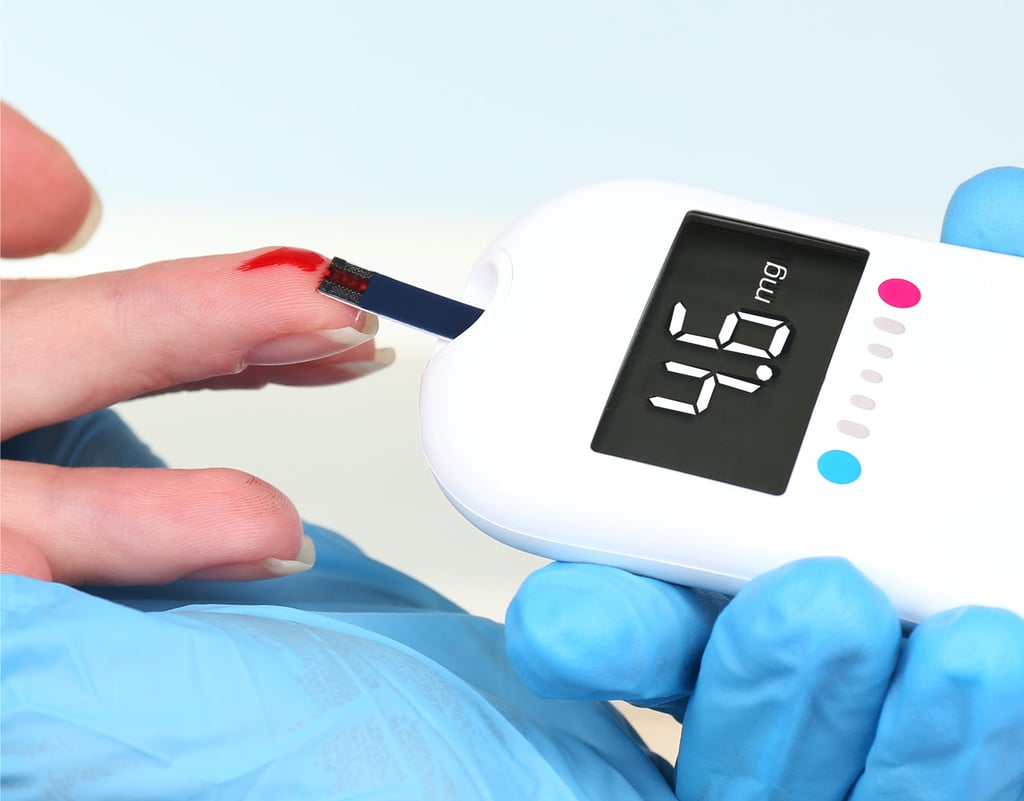

Mała aparatura diagnostyczna
Glukometry, pulsoksymetry, spirometry i pompy infuzyjne. Monochromatyczne LCM lub OLED do prostych odczytów, małe TFT do wykresów i menu, wyświetlacze refleksyjne do urządzeń bateryjnych.
- 3–8″
- LCM, OLED lub TFT
- niski pobór mocy
- opcjonalnie dotyk

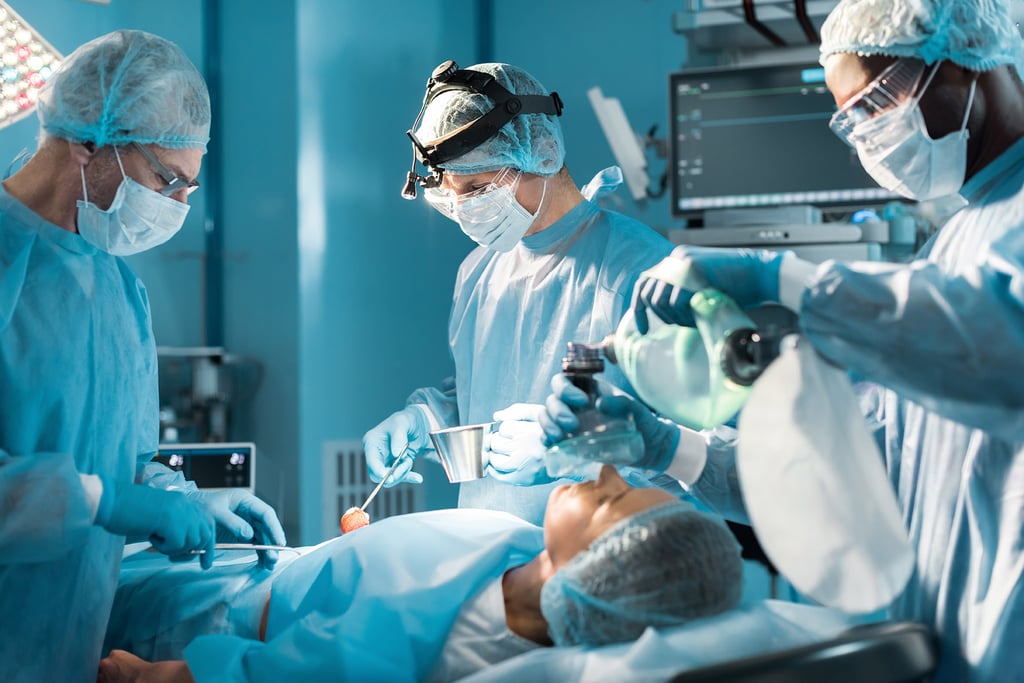

Duża aparatura diagnostyczna i laboratoryjna
Monitory pacjenta, aparaty EKG i USG, analizatory laboratoryjne: matryce IPS z dotykiem pojemnościowym dostrojonym do pracy w rękawiczkach.
- 8″ i więcej
- IPS
- PCAP do rękawiczek
- szeroki zakres ściemniania

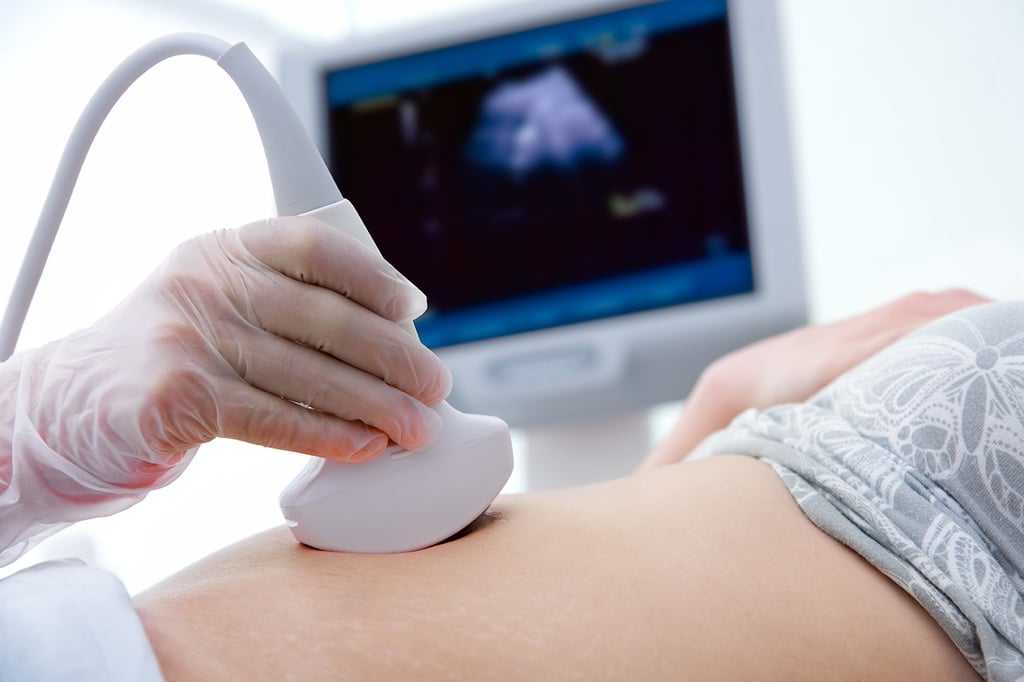

Obrazowanie diagnostyczne
Obrazy zdominowane przez odcienie szarości bardziej niż nasyconych kolorów potrzebują wysokiej rozdzielczości, kontrastu i jednolitej jasności w całym kącie widzenia.
- 10–20″
- wysoka rozdzielczość
- wysoki kontrast
- pełne kąty widzenia

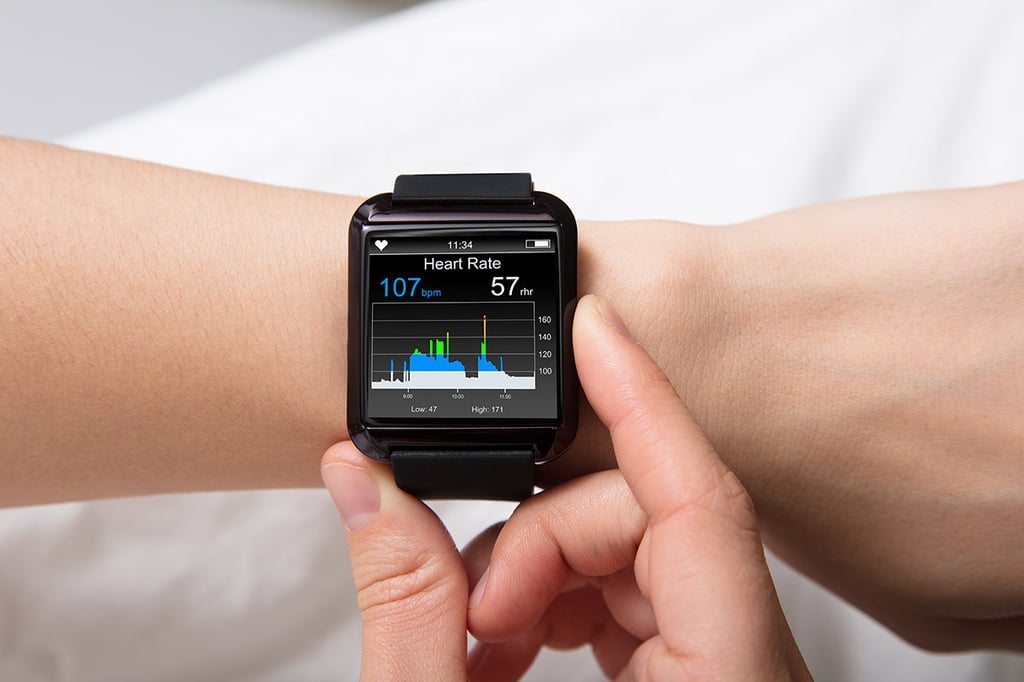

Urządzenia ubieralne (wearables)
Urządzenia telemedyczne i monitory zdrowia: małe wyświetlacze OLED o wysokim kontraście i niskim poborze mocy, czytelne w pomieszczeniach i na zewnątrz.
- do 5″
- OLED
- niski pobór mocy
- -40…+80 °C
Oznakowanie przestrzeni w szpitalach
Tabliczki e-paper przy salach i wskazówki kierunkowe na LCD-TFT pomagają pacjentom trafić na miejsce. E-paper działa latami przy minimalnym zużyciu energii i nie wymaga okablowania do przesyłania treści.
- 10″ i więcej
- e-paper lub LCD-TFT
- szerokie kąty widzenia
- niski pobór mocy

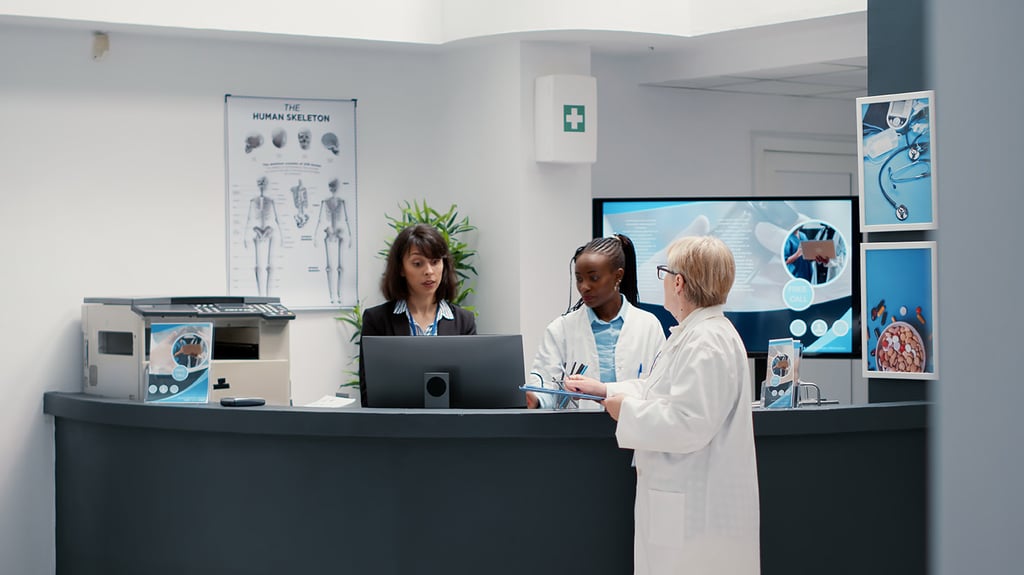

Systemy kolejkowe i poczekalnie
Wyświetlacze przywołań i ekrany informacyjne w przychodniach przez cały dzień pokazują kolejność przyjęć, treści edukacyjne i ogłoszenia.
- 5–20″
- podświetlenie o długiej żywotności
- praca przez cały dzień
- opcjonalnie PCAP
Wymagania
Z czym musi sobie radzić wyświetlacz medyczny
Cztery tematy, na które trafia każdy projekt medyczny.
Dezynfekcja i higiena
Fronty przeciera się alkoholem i środkami dezynfekującymi wiele razy dziennie. Odporne chemicznie szkło ochronne, uszczelnione krawędzie i powłoki antymikrobowe (AM) utrzymują powierzchnię w czystości, a strukturę warstw w nienaruszonym stanie.
Rękawiczki i żele
Dotyk musi działać w rękawiczkach lateksowych lub nitrylowych i ignorować żel do USG czy płyn na powierzchni. Decydują o tym sensor dotykowy i kalibracja jego kontrolera.
Jakość obrazu
Obrazy diagnostyczne wymagają wysokiej rozdzielczości, kontrastu i stabilnych odcieni szarości w różnych kątach widzenia. W zaciemnionych pomieszczeniach podświetlenie musi ściemniać się płynnie, bez widocznego migotania.
Certyfikacja
Urządzenie musi spełniać IEC 60601-1 w zakresie bezpieczeństwa i IEC 60601-1-2 w zakresie EMC. Moduły wyświetlaczy z udokumentowanym zachowaniem EMC i stabilnym zasilaniem skracają drogę przez badania.
Dobór parametrów
Jak dobrać parametry wyświetlacza medycznego
Wartości wyjściowe według klasy urządzenia. O ostatecznym wyborze decydują Twoja analiza ryzyka i plan certyfikacji.
| Parametr | Typowe wymaganie | Dlaczego to ważne |
|---|---|---|
| Technologia | Mono LCM lub OLED do mierników i urządzeń ubieralnych; LCD-TFT IPS do monitorów i obrazowania | Czytelność dopasowana do urządzenia |
| Rozdzielczość | Tak wysoka, jak uzasadniają odległość patrzenia i treść; 1920×1080 i więcej do obrazowania | Drobne szczegóły obrazów i krzywych |
| Jasność | 300–500 cd/m² w zaciemnionych pomieszczeniach · ok. 1000 cd/m² na jasnych oddziałach i w urządzeniach przenośnych | Komfort w ciemności, czytelność w świetle dziennym |
| Kontrast | 1000:1 lub wyższy; OLED w małych urządzeniach ubieralnych | Odcienie szarości i drobne cyfry |
| Dotyk | PCAP dostrojony do rękawiczek lateksowych i nitrylowych oraz cieczy na powierzchni | Warunki kliniczne |
| Powierzchnia | Szkło odporne chemicznie; powłoki przeciw odciskom palców i antymikrobowe | Częsta dezynfekcja |
| Zasilanie | Refleksyjne LCM, OLED lub e-paper do urządzeń bateryjnych | Czas pracy urządzeń przenośnych na baterii |
Co dostosowujemy
Co dostosowujemy w projektach medycznych
Nasz Dział Solution dostosowuje strukturę warstw wyświetlacza do warunków klinicznych i do Twojej obudowy.
Kalibracja dotyku
PCAP dostrojony do rękawiczek lateksowych i nitrylowych oraz tak, by ignorował żel, wodę lub środek dezynfekujący na powierzchni.
Powłoki antymikrobowe i przeciw odciskom palców
Powłoki ograniczające rozwój drobnoustrojów na powierzchniach dotykanych przez wiele osób i ułatwiające czyszczenie frontu. Trwałe warianty są projektowane tak, by wytrzymać cały okres eksploatacji urządzenia.
Szkło ochronne
Odporne chemicznie szkło z nadrukiem ramek i ikon, ukształtowane pod Twoją obudowę i uszczelnione na krawędziach.
Bonding optyczny
Front z bondingiem optycznym dla kontrastu i czytelności, bez szczeliny, w której mógłby gromadzić się brud lub skraplać para.
Elektronika
Płyty kontrolerów, konwersja sygnału i przewody przygotowane z myślą o EMC.
Nasze własne linie LCD-TFT
Unisystem Lite, Core i Pro to moduły LCD-TFT, nad którymi mamy pełną kontrolę od początku do końca, i doskonały punkt wyjścia do dalszej customizacji.
Poznaj trzy linie- Core
Urządzenia medyczne i aparatura pomiarowa: komponenty klasy przemysłowej, 750–1000 cd/m² i MTBF 100 000 h.
Więcej o Unisystem Core
Z naszego katalogu
Wyświetlacze medyczne i laboratoryjne z naszego katalogu
Wybór dopasowany do powyższych zastosowań, aktualizowany automatycznie wraz z naszym katalogiem.
Aparatura diagnostyczna i laboratoryjnaRiverdi
RVT101HVBFWCA0
Wyświetlacz Riverdi 10,1" EVE4
- 10.1″
- 800 cd/m²
- -20…+70 °C
- Dotyk PCAP
Aparatura diagnostyczna i laboratoryjnaWinstar
WF101GTYAPLNG0
Wyświetlacz LCD-TFT firmy Winstar Co.
- 10.1″
- 300 cd/m²
- -20…+70 °C
- Dotyk PCAP
Ekrany do obrazowania i monitoringuAUO
G215HAN01.0
Wyświetlacz LCD-TFT firmy AUO Co.
- 21.5″
- 300 cd/m²
- -20…+60 °C
- 1920×1080
Ekrany do obrazowania i monitoringuAUO
G213QAN02.0
AUO 21,3" 1536x2048 wyświetlacz LCD-TFT
- 21.3″
- 1000 cd/m²
- 0…+50 °C
- 1536×2048
Urządzenia ubieralne i przenośneWinstar
WEA128128AWAP3N00000
Moduł wyświetlacza graficznego Winstar Longlife OLED
- 1.5″
- -40…+80 °C
- 128×128
Urządzenia ubieralne i przenośneWinstar
WEO012856ASNP3N20000
Przezroczysty wyświetlacz OLED od Winstar
- 1.51″
- -40…+80 °C
- 128×56
Przyrządy o niskim poborze mocyWinstar
WDO0066-TML06
Graficzny wyświetlacz LCD firmy Winstar Co.
- -20…+70 °C
- 128×64
Przyrządy o niskim poborze mocyWinstar
WFM0103A2TABASNN000
Moduł wyświetlacza odblaskowego Winstar MIP 1,03'
- 1.03″
- 30 cd/m²
- -20…+70 °C
- 128×128
FAQ
Najczęściej zadawane pytania
Czy wyświetlacze Unisystem mają certyfikaty medyczne?
Certyfikacja, np. według IEC 60601-1, dotyczy całego urządzenia medycznego, a nie samego modułu wyświetlacza. Pomagamy Ci dobrać moduły, których specyfikacje i dokumentacja wspierają Twoją certyfikację, a dotyk i czytelność testujemy w warunkach zbliżonych do Twojej aplikacji.
Czy ekran dotykowy może działać w rękawiczkach chirurgicznych?
Tak. Projekcyjne panele pojemnościowe można skalibrować do pracy w rękawiczkach lateksowych i nitrylowych oraz tak, by ignorowały ciecze na powierzchni, np. żel lub środek dezynfekujący. Stroimy kontroler i weryfikujemy go z rękawiczkami używanymi w Twojej aplikacji.
Jaka technologia wyświetlacza pasuje do ubieralnego monitora zdrowia?
Zwykle wybiera się małe wyświetlacze OLED: wysoki kontrast, szerokie kąty widzenia, brak podświetlenia i niski pobór mocy, a zakres temperatur pracy sięga typowo do -40 °C. Przy odczytach wyświetlanych bez przerwy z małej baterii jeszcze wydajniejsze mogą być refleksyjne LCM lub e-paper.
Jak działają powłoki antymikrobowe na wyświetlaczach?
Nanosi się je na szkło ochronne; ograniczają rozwój bakterii na powierzchni między kolejnymi czyszczeniami, a deklarowana skuteczność wynosi zwykle co najmniej 99,9%. Trwałe warianty są projektowane tak, by wytrzymały cały okres eksploatacji urządzenia, nawet przy częstym czyszczeniu.
Jaka jasność jest odpowiednia dla aparatu USG lub monitora pacjenta?
To zależy od pomieszczenia. W zaciemnionych gabinetach diagnostycznych komfortowe jest 300–500 cd/m² z płynnym ściemnianiem, a urządzeniom przenośnym używanym na jasnych oddziałach przyda się ok. 1000 cd/m². Wysoki kontrast i pełne kąty widzenia liczą się tak samo jak maksymalna jasność.
Wiedza
Warto przeczytać
- Wyświetlacze do zastosowań w medycynie i służbie zdrowia
- Urządzenie medyczne z wyświetlaczem LCD i ekranem dotykowym a testy EMC – case study
- CTP vs. RTP – kluczowe różnice między pojemnościowymi i rezystancyjnymi panelami dotykowymi
- Szkło, powłoki ochronne i funkcjonalne w projektowaniu wyświetlaczy – skuteczne rozwiązania dla profesjonalnych aplikacji
- Innowacyjna powłoka antybakteryjna
Kontakt
Rozwijasz urządzenie medyczne lub laboratoryjne?
Opisz urządzenie i sposób jego użytkowania, a inżynier ds. wyświetlaczy zaproponuje konfigurację: matrycę, dotyk i szkło, wraz z wyceną i terminem realizacji. Zwykle odpowiadamy w ciągu 1 dnia roboczego.
Co pomoże nam szybko odpowiedzieć:
- Typ urządzenia i miejsce użytkowania
- Przekątna, rozdzielczość i wyświetlana treść
- Rękawiczki, żele i środki czyszczące
- Zasilanie bateryjne czy sieciowe
- Interfejs po Twojej stronie
- Szacowany roczny wolumen
Na początek wystarczy ogólny zarys. Jeśli nie znasz jeszcze niektórych wartości, pomiń je – pomożemy Ci je określić.
