Unisystem

Automatyka przemysłowa i HMI

Wyświetlacze do automatyki przemysłowej i HMI

Panele operatorskie maszyn i linii produkcyjnych są obsługiwane w rękawicach, pryska na nie woda i olej, a przy tym mają działać przez dekadę. Pomagamy Ci dobrać wyświetlacze i panele dotykowe, które na hali produkcyjnej pozostaną czytelne i będą szybko reagować na dotyk – z myślą o długoterminowej dostępności od samego początku.

Omów swój projektZnajdź pasujący wyświetlacz
od kompaktowych HMI po stanowiska operatorskie
5–21,5″od kompaktowych HMI po stanowiska operatorskie
zakres pracy dostępny dla nieogrzewanych hal
-40…+85 °Czakres pracy dostępny dla nieogrzewanych hal
dotyk skalibrowany pod rzeczywiste warunki pracy
Rękawice · woda · olejdotyk skalibrowany pod rzeczywiste warunki pracy

Dlaczego to ważne

Co czyni wyświetlacz HMI przemysłowym

W środowisku przemysłowym kilka obciążeń występuje naraz: pył i wilgoć, olej i środki czyszczące, wibracje maszyn, zakłócenia elektryczne od napędów i szerokie zakresy temperatur w nieogrzewanych halach. Operatorzy pracują w rękawicach i patrzą na ekran z różnych pozycji. Matryca klasy konsumenckiej zawiedzie w co najmniej jednym z tych punktów.

Większość paneli operatorskich wykorzystuje wyświetlacze LCD-TFT 5–15,6″ o jasności 400–1000 cd/m² i pełnych kątach widzenia, w parze z pojemnościowym lub rezystancyjnym panelem dotykowym. Wokół tego rdzenia decydują szczegóły: kalibracja dotyku do rękawic i wody, uszczelniony front przystosowany do mycia pod ciśnieniem i interfejs pasujący do Twojego sterownika. To, czy zakład jest „brudny”, jak huta czy kopalnia, czy „czysty”, jak linia spożywcza lub farmaceutyczna, wpływa na to, które z tych szczegółów liczą się najbardziej.

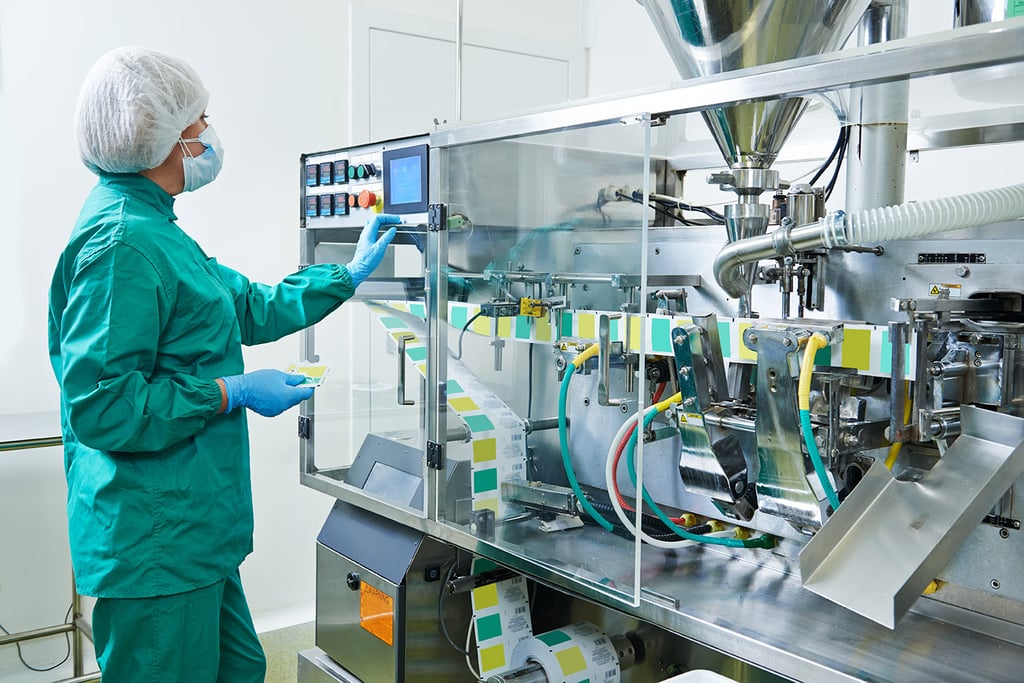

Operator obsługuje dotykowy panel HMI maszyny pakującej w czystej strefie produkcyjnej
Panele operatorskie na liniach produkcyjnych
Inżynier z tabletem z danymi produkcyjnymi w fabryce z robotami
Monitorowanie i sterowanie

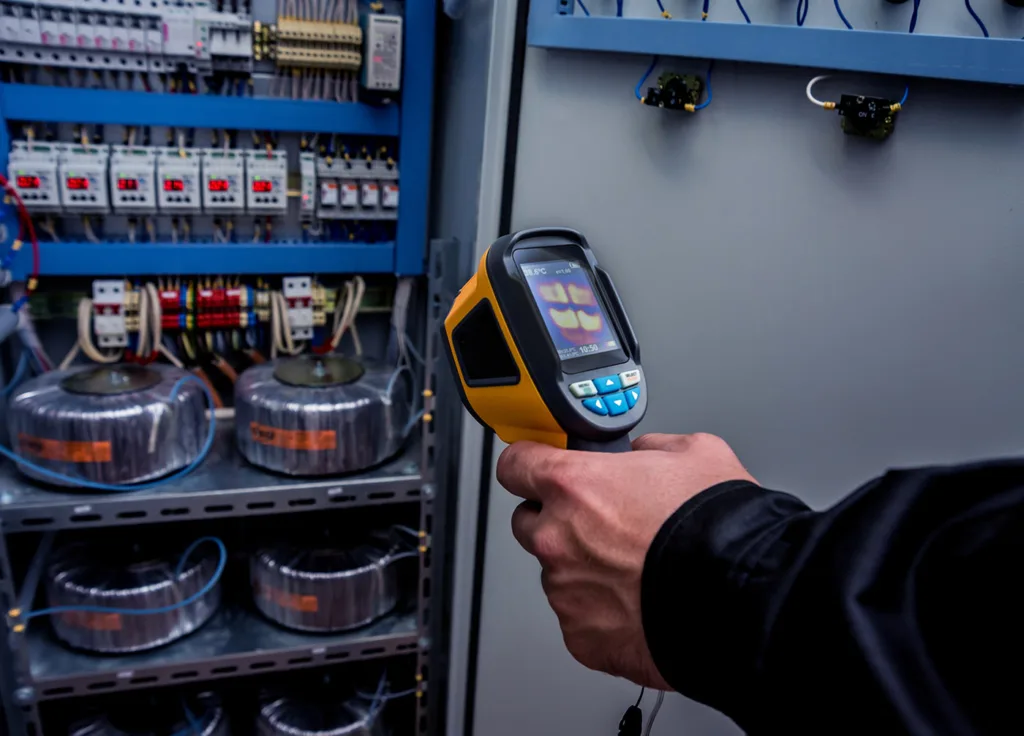

Ręczny miernik termowizyjny podczas kontroli szafy elektrycznej
Przenośne urządzenia pomiarowe

Zastosowania

Zastosowania przemysłowe, które wspieramy

Typowe urządzenia i wymagania, które się z nimi wiążą. Każdy link otwiera nasz konfigurator wyświetlaczy z ustawionymi już kryteriami dla danego zastosowania.

  • Małe panele operatorskie (HMI)

    Panele maszyn i jednostki sterujące z dotykiem pojemnościowym. Wyświetlacze embedded ze zintegrowanym kontrolerem skracają rozwój produktu w mniejszych zespołach.

    • 5–10″
    • PCAP
    • pełne kąty widzenia
    • -20…+70 °C
    Zobacz pasujące wyświetlacze

  • Duże panele operatorskie (HMI)

    Ekrany do systemów SCADA, sterowania linią i wizualizacji. Gdy potrzebujesz kompletnego urządzenia, dostępne są monitory przemysłowe i komputery panelowe HMI.

    • 10–20″
    • PCAP lub bez dotyku
    • IPS
    • praca 24/7
    Zobacz pasujące wyświetlacze

  • Obsługa w rękawicach roboczych

    Grube rękawice ochronne wymagają dotyku rezystancyjnego albo PCAP dostrojonego specjalnie do pracy w rękawicach. Kalibrujemy kontroler i testujemy go z rękawicami, których używają Twoi operatorzy.

    • 5–20″
    • dotyk rezystancyjny
    • lub PCAP do rękawic
    • wytrzymały front
    Zobacz pasujące wyświetlacze

  • Obsługa w rękawiczkach jednorazowych

    Rękawiczki nitrylowe i lateksowe współpracują z dobrze dostrojonym dotykiem pojemnościowym, co ma znaczenie w przemyśle spożywczym, farmacji i pomieszczeniach czystych, gdzie front musi też znosić czyszczenie.

    • 5–20″
    • PCAP
    • szkło odporne chemicznie
    • front IP65
    Zobacz pasujące wyświetlacze

  • Przenośne urządzenia pomiarowe

    Ręczne mierniki, testery i skanery. Monochromatyczny OLED sprawdza się przy prostych odczytach w zakresie od -40 do +80 °C, a małe TFT czytelne w słońcu pokażą wykresy i menu.

    • 3–8″
    • OLED lub TFT
    • szeroki zakres temperatur
    • niski pobór mocy
    Zobacz pasujące wyświetlacze

  • Wskaźniki parametrów

    Małe wyświetlacze pokazujące wartości i stany na maszynach, czujnikach i szafach sterowniczych. OLED, LCM lub małe TFT, zwykle bez dotyku.

    • do 5″
    • OLED, LCM lub TFT
    • bez dotyku
    • długa żywotność
    Zobacz pasujące wyświetlacze

Wymagania

Czego hala produkcyjna wymaga od wyświetlacza

W niemal każdym projekcie przemysłowym powracają te same cztery kwestie.

  • Rękawice, woda i olej

    Dotyk musi reagować na palec w rękawicy i ignorować krople wody, warstewkę oleju i płyn czyszczący. Kalibracja PCAP z funkcjami water rejection i palm rejection zapewnia niezawodne działanie, a przy grubych rękawicach opcją pozostaje dotyk rezystancyjny.

  • Pył i mycie pod ciśnieniem

    Front wyświetlacza musi być uszczelniony względem obudowy. Powszechny jest stopień IP65, a IP69 wymagają niektóre urządzenia dla przemysłu spożywczego, myte gorącą wodą pod wysokim ciśnieniem.

  • Zakłócenia elektryczne

    Napędy, falowniki i spawarki generują zakłócenia. Kontrolery dotyku z detekcją szumów i przeskakiwaniem częstotliwości (frequency hopping) wraz z prawidłowym uziemieniem utrzymują stabilność dotyku.

  • Długi cykl życia produktu

    Maszyny pracują w produkcji latami, więc dostępność części liczy się tak samo jak karta katalogowa. Wybieraj matryce klasy przemysłowej i sprawdź cykl życia produktu, zanim uwzględnisz go w projekcie.

Dobór parametrów

Jak dobrać parametry przemysłowego wyświetlacza HMI

Wartości wyjściowe dla typowego panelu maszyny lub linii.

Przekątna5–10,1″ dla kompaktowych HMI · 12–21,5″ dla stanowisk operatorskichPasuje do typowych szaf sterowniczych i pulpitów
Jasność400–750 cd/m² w halach · 1000+ cd/m² przy oknach lub na zewnątrzCzytelność w jasno oświetlonych miejscach
Temperatura pracyMinimum -20…+70 °C; -30…+80 °C w nieogrzewanych halach i maszynach na zewnątrzZimne starty i nagrzane szafy
Kąt widzeniaPełne kąty widzenia (IPS)Operatorzy patrzą z boku i z góry
DotykPCAP z trybami pracy w rękawicach i przy wodzie albo dotyk rezystancyjny do grubych rękawicRzeczywiste warunki pracy
Front wyświetlaczaSzkło wzmacniane z klasą IK; uszczelnienie IP65, IP69 przy myciu pod ciśnieniemUderzenia, pył i czyszczenie
InterfejsRGB, LVDS lub MIPI; HDMI przez płytę kontrolera; inteligentne wyświetlacze z UART lub SPIPasuje do sterowników PLC, modułów SoM i mikrokontrolerów
ŻywotnośćPodświetlenie LED o długiej żywotności; długoterminowa dostępnośćMaszyny są serwisowane latami

Co dostosowujemy

Co dostosowujemy w projektach przemysłowych

Nasz Dział Solution przygotowuje wyświetlacz, dotyk i mechanikę tak, aby pasowały do Twojej maszyny.

  1. Kalibracja dotyku

    Strojenie pod rękawice lateksowe, nitrylowe lub gumowe, wodę, olej i smar na powierzchni oraz zakłócenia elektryczne, z testami w warunkach zbliżonych do aplikacji.

  2. Szkło ochronne z otworami

    Szkło wycięte w wymaganym kształcie, z otworami na przyciski, pokrętła lub wyłączniki awaryjne i z nadrukiem Twojej grafiki – dzięki temu nie musisz rezygnować z dotyku.

  3. Bonding optyczny

    Front z bondingiem optycznym: wyższy kontrast, brak kondensacji i lepsza odporność na uderzenia.

  4. Interfejsy i kontrolery

    Płyty kontrolerów, konwersja sygnału i niestandardowe przewody albo wyświetlacze embedded ze zintegrowanym kontrolerem.

  5. Mechanika

    Ramki i elementy montażowe zaprojektowane pod wycięcie w Twoim panelu i przyjętą koncepcję uszczelnienia.

Nasze własne linie LCD-TFT

Unisystem Lite, Core i Pro to moduły LCD-TFT, nad którymi mamy pełną kontrolę od początku do końca, i doskonały punkt wyjścia do dalszej customizacji.

Poznaj trzy linie
  • Core

    Panele HMI, systemy przemysłowe i urządzenia pomiarowe: przemysłowy standard, do 1000 cd/m² i MTBF 100 000 h.

    Więcej o Unisystem Core
  • Lite

    Panele operatorskie w stabilnych warunkach wewnętrznych, gdzie najważniejsze są funkcjonalność i łatwa integracja.

    Więcej o Unisystem Lite

Z naszego katalogu

Wyświetlacze przemysłowe z naszego katalogu

Wybór dopasowany do powyższych zastosowań, aktualizowany automatycznie wraz z naszym katalogiem.

Zobacz cały katalogNie pasuje? Zapytaj inżyniera

FAQ

Najczęściej zadawane pytania

Dotyk pojemnościowy czy rezystancyjny w przemysłowym HMI?

Projekcyjny dotyk pojemnościowy (PCAP) to dziś domyślny wybór: obsługuje multi-touch, działa za grubym szkłem, a po kalibracji radzi sobie z cienkimi rękawicami i wodą. Dotyk rezystancyjny wciąż ma sens przy grubych rękawicach roboczych, rysikach albo gdy decyduje koszt. Każdy z nich możemy dostroić i przetestować w Twoich warunkach.

Jakiej jasności potrzebuje panel operatorski?

W typowej hali wystarcza 400–750 cd/m². Przy oknach, w jasno oświetlonych miejscach lub na zewnątrz zaplanuj 1000 cd/m² lub więcej. Pełne kąty widzenia pozwalają operatorom odczytać ekran z boku.

Czy wyświetlacz można uszczelnić do mycia pod ciśnieniem?

Tak. Front uszczelnia się względem Twojej obudowy uszczelkami lub przez klejenie. IP65 obejmuje pył i strumienie wody, a IP69 dodatkowo mycie wodą o wysokim ciśnieniu i temperaturze, czego wymagają niektóre maszyny spożywcze i farmaceutyczne. Stopień ochrony zapewnia konstrukcja Twojej obudowy, a my dostarczamy strukturę warstw wyświetlacza, którą można w niej uszczelnić.

Czy oferujecie gotowe moduły HMI z kontrolerem?

Tak. W naszym katalogu są wyświetlacze embedded ze zintegrowanymi kontrolerami, np. serie Riverdi oparte na EVE i STM32, inteligentne wyświetlacze sterowane przez UART, a gdy potrzebujesz kompletnego urządzenia – monitory przemysłowe i komputery panelowe HMI.

Czy w szkle ochronnym można wykonać otwory na przyciski lub pokrętła?

Tak. Szkło ochronne można wyciąć w wymaganym kształcie, z otworami na przyciski, pokrętła lub diody LED, zadrukować Twoją grafiką i połączyć z dotykiem.

Wiedza

Warto przeczytać

Kontakt

Projektujesz nowy panel HMI lub modernizujesz maszynę?

Prześlij nam wymagania, a inżynier ds. wyświetlaczy odezwie się z propozycją, wyceną i terminem realizacji. Zwykle odpowiadamy w ciągu 1 dnia roboczego.

Co pomoże nam szybko odpowiedzieć:

  • Przekątna i rozdzielczość ekranu
  • Rodzaj dotyku i używane rękawice
  • Temperatura pracy i stopień ochrony IP
  • Interfejs (RGB, LVDS, MIPI, HDMI, UART…)
  • Sterownik lub moduł SoM po Twojej stronie
  • Szacowany roczny wolumen

Na początek wystarczy ogólny zarys. Jeśli nie znasz jeszcze niektórych wartości, pomiń je – pomożemy Ci je określić.
