Jak dobrać jasność wyświetlacza do jasności otoczenia? Wszystko zależy od zastosowanej technologii wizualizacji informacji – przede wszystkim dlatego, że nie wszystkie rozwiązania „świecą”, co sprawia, że nie określa się dla nich takiego parametru jak „jasność”.
Zdecydowanie „najtrudniejszą” grupą są wyświetlacze LCD – w tym wypadku dostosowanie jasności modułu jest ściśle zależne od jasności otoczenia. Jeśli nie dobierzemy odpowiedniej wartości tego parametru, możemy spodziewać się, że treści prezentowane na ekranie będą nieczytelne. Obecnie wyświetlacze LCD są wciąż najliczniej stosowanymi komponentami do wizualizacji informacji w różnorodnych aplikacjach. Czy są szanse na zmianę tego trendu?
LCD – popularne, ale kapryśne
Z pewnością z wyświetlaczy LCD korzystamy najczęściej – to właśnie one dominują w urządzeniach, których używamy na co dzień: narzędziach pracy, sprzętach RTV i AGD, różnego rodzaju kioskach/totemach, nośnikach informacji czy nośnikach reklamowych… Przez kolejną godzinę moglibyśmy wyliczać kolejne przykłady.
Każde z tych urządzeń znajduje się w specyficznej przestrzeni; różnią się one między sobą m.in. intensywnością oświetlenia, która definiuje wartość jednego z najważniejszych parametrów wyświetlaczy LCD, tj. jasności. Niestety, nie ma uniwersalnego „klucza” doboru jasności – każdy projekt jest inny i wymaga indywidualnego podejścia. Możliwe jest jednak wskazanie pewnych orientacyjnych wartości tego parametru dla wybranych aplikacji, które pomogą w doborze odpowiedniego wyświetlacza LCD. Zebraliśmy je poniżej:
- ok. 250 cd/m2 – typowa jasność dla sprzętów domowych i biurowych;
- ok. 250 cd/m2 – wystarczająca jasność dla aplikacji gamingowych, tj. automatów do gier; miejsca, w których zazwyczaj są ulokowane (np. kasyna), to przestrzenie o przytłumionym oświetleniu, więc prezentowane na nich treści będą wystarczająco czytelne;
- ok. 500 cd/m2– kioski/totemy umieszczane w intensywnie oświetlonych wnętrzach, m.in. centrach handlowych, dworcach i lotniskach, budynkach użyteczności publicznej np. urzędach; wśród nich m.in. kasy samoobsługowe, biletomaty i parkomaty, punkty informacyjne, automaty sprzedające itp.;
- co najmniej 750 cd/m2 – reklamy umieszczane w intensywnie oświetlonych wnętrzach, m.in. centrach handlowych, dworcach i lotniskach, budynkach użyteczności publicznej np. urzędach;
- ok. 750 cd/m2 – optymalna jasność dla wybranych aplikacji przemysłowych np. paneli sterowniczych HMI;
- ok. 1000 cd/m2 – optymalna jasność dla modułów instalowanych w pojazdach; warto pamiętać, że elektronika przeznaczona do montażu w pojazdach musi spełniać szereg dodatkowych wymagań – przykładowo: urządzenia stosowane w transporcie szynowym muszą być dostosowane do normy PN EN 50155;
- co najmniej 1000 cd/m2 – aplikacje zewnętrzne*.
*Pod warunkiem, że nie są to nasłonecznione lokalizacje – wówczas rekomendujemy stosowanie wyświetlaczy LCD o jasności co najmniej 2500 cd/m2 (rozwiązania o podwyższonej jasności dostępne są m.in. w ofercie Litemaxa). Ponadto, do tego typu aplikacji warto używać wyświetlaczy LCD z technologią hiTNI, która zapobiega występowaniu tzw. „czarnych plam” pojawiających się na ekranach w wyniku czasowej utraty pierwotnych właściwości przez ciekle kryształy pod wpływem intensywnego promieniowania słonecznego (dowiedz się więcej o ciekłych kryształach).

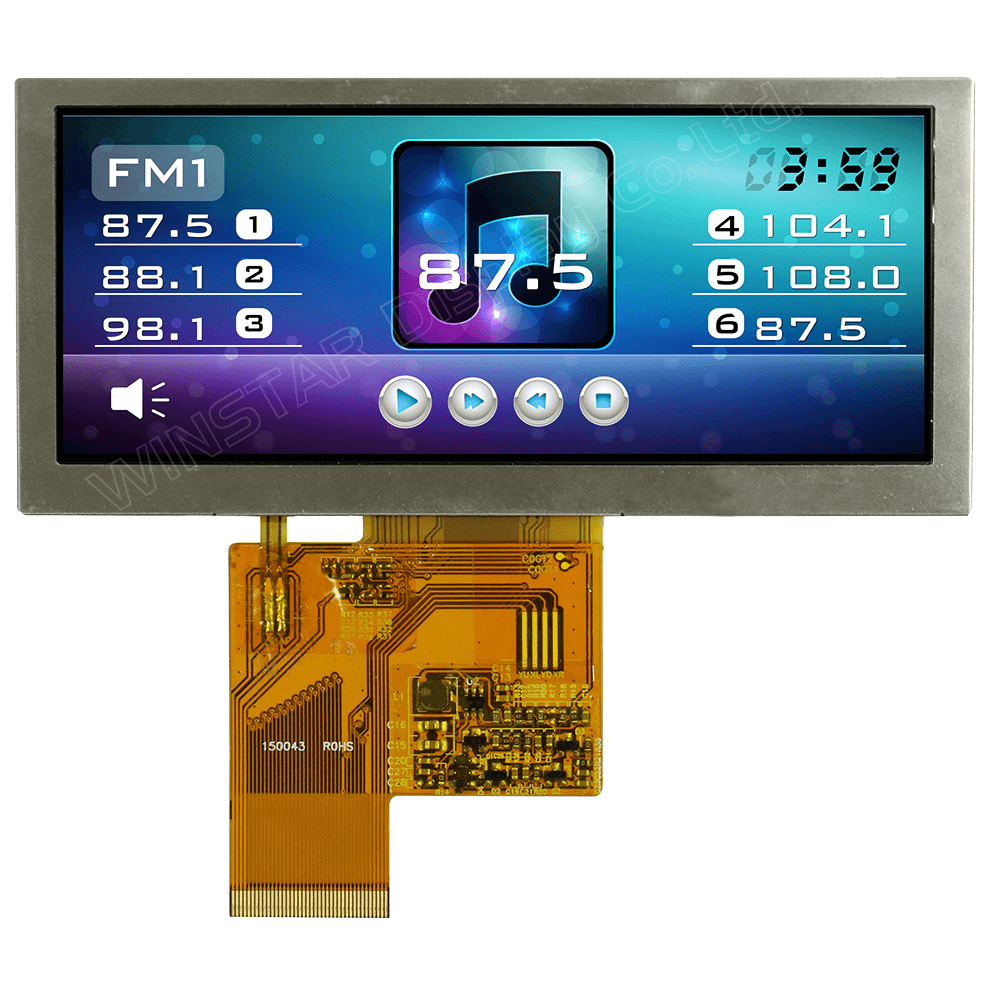

Poznaj naszą ofertę wyświetlaczy LCD – to ponad 700 modeli wyświetlaczy LCD od renomowanych dostawców, takich jak m.in. AUO, Litemax czy Winstar.
OLED – niezawodne, ale kosztowne
To technologia, która jest stosunkowo „odporna” na czynniki, które mogą wpływać na czytelność prezentowanych treści, takie jak np. jasność otoczenia. Tworzące matrycę diody OLED są źródłem światła, co pozwala na uzyskanie nieskończonego kontrastu, a także pełnych katów obserwacji, które zapewniają nieograniczony dostęp do eksponowanych obrazów, bez względu na to, czy znajdujemy się w oświetlonej czy zaciemnionej przestrzeni (dowiedz się więcej o technologii OLED).
Obecnie wyświetlacze OLED – ze względów „ekonomicznych” – stosowane są głównie w aplikacjach wymagających rozwiązań o niewielkich przekątnych, tj. zwykle ok. 5 cali. Wśród nich m.in. urządzenia ubieralne np. smartwatche, sprzęty RTV i AGD, np. odtwarzacze audio/video czy ekspresy do kawy, a także sprzęt komputerowy, np. drukarki i skanery. Natkniemy się na nie również w przemyśle – doskonale sprawdzają się jako ekrany w przenośnych sprzętach służących do pomiarów.

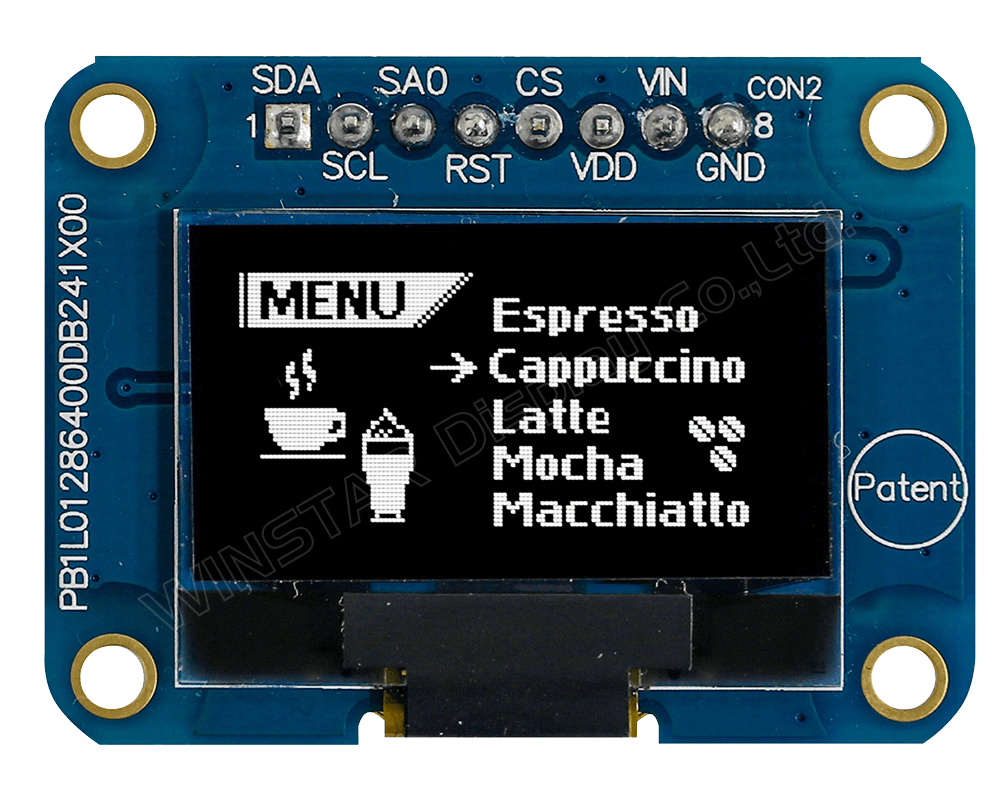

W tabeli prezentujemy wybrane modele wyświetlaczy OLED-owych od Winstara, które znajdują się w ofercie Unisystemu:
| parametr | WEO006448A / graficzny | WEA012864L / graficzny | WEX025664B / graficzny | WEG020016A / graficzny | WEO128128B / graficzny(okrągły) | WEH000802A / znakowy | WEH001601B / znakowy | WEH004002A / znakowy |
|---|---|---|---|---|---|---|---|---|
| dostępne warianty kolorystyczne* | biały, żółty, niebieski | biały, żółty, niebieski | biały, żółty, zielony, niebieski | biały, żółty, niebieski | biały, żółty | biały, żółty, zielony, niebieski | biały, żółty,zielony, niebieski, czerwony | biały, żółty, niebieski |
| rozmiar | 0.66″ | 1.28″ | 3.12” | 4.9” | 1.18″ | 1.2″ | 2.25″ | 5.85″ |
| rozdzielczość (dla graficznych) /znaki x wiersze (dla znakowych) | 64×48 | 128×64 | 256×64 | 200×16 | 128×128 | 8×2 | 16×1 | 40×2 |
| sposób montażu | COG | COG+PCB | COF | COB | COG | COB | COB | COB |
| kontrast | 2000:1 | 2000:1 | 2000:1 | 2000:1 | 2000:1 | 2000:1 | 2000:1 | 2000:1 |
| interfejs | 6800, 8080, SPI, I2C | I2C | 6800, 8080, SPI | 6800/8080, SPI | 6800, 8080, SPI, I2C | 6800/8080, SPI | 6800/8080, SPI | 6800/8080, SPI |
| kontroler | SSD1306 | SH1106 | SSD1322 | WS0010 | SSD1327 | WS0010 | WS0010 | WS0010 |
| zasilanie | 3 V | 3/5 V | 3 V | 5 V | 3 V | 5 V | 5 V | 5 V |
| obszar aktywny | 13.42 x 10.06 mm | 29.42 x 14.20 mm | 76.778 x 19.178 mm | 123.95 x 11.15 mm | 30.00 x 30.00 mm | 28.16 x 11.86 mm | 56.95 x 5.55 mm | 148.13 x 11.85 mm |
| wymiary zewnętrzne | 18.46 x 18.10 x 1.3 mm | 35.50 x 32.00 x 2.66 mm | 88.0 x 27.8 x 2.05 mm | 182.0 x 38.5 x 9.3 mm | 37.18 x 41.23 x 2.05 mm | 58.0 x 32.0 x 10.0 mm | 80.0 x 36.0 x 10.0 mm | 182.0 x 38.5 x 9.3 mm |
| zakres temperatur pracy | -40~80°C | -40~80°C | -40~80°C | -40~80°C | -40~80°C | -40~80°C | -40~80°C | -40~80°C |
EPD – coraz popularniejsza ekologiczna alternatywa
Dla rozwiązań EPD (Electronic Paper Display) nie określa się jasności, gdyż nie stosuje się w nich podświetlenia i nie emitują one żadnego światła; są więc rozwiązaniami energooszczędnymi – niewielka ilość prądu pobierana jest tylko podczas zmiany treści. Ma to jednak swoje konsekwencje w dostępie do eksponowanych obrazów – w lokalizacjach, w których brakuje odpowiednio intensywnego źródła światła, np. po zmroku, gwarancją czytelności prezentowanych treści jest zapewnienie dodatkowego oświetlenia, np. w postaci diod LED.

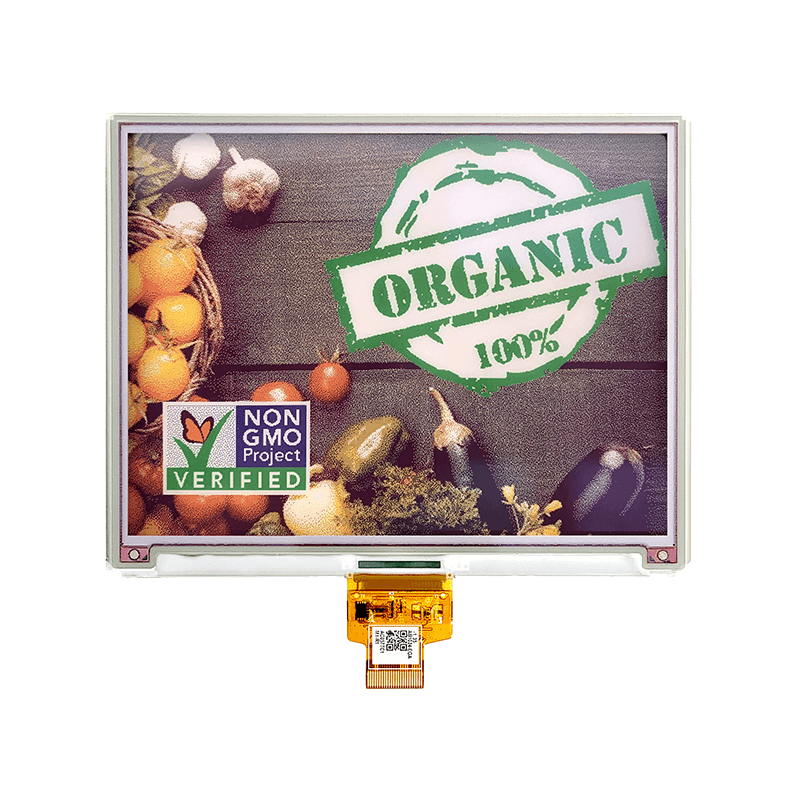

Na rynku istnieją nisze, w których powszechnie wykorzystuje się wyświetlacze e-papierowe – konsumenci najczęściej kojarzą je z czytnikami e-publikacji, choć mogą się na nie również natknąć, np. robiąc zakupy (e-papierowe etykiety z cenami na sklepowych półkach) czy podróżując (e-papierowe rozkłady jazdy na stacjach/przystankach). Niewykluczone jest również wykorzystanie wyświetlaczy e-papierowych jako nośników reklamowych – tutaj sprawdzi się m.in. model AB1024-EGA, będący wariantem opracowanym na bazie technologii ACeP (Advanced Color e-Paper), na którym możliwe jest uzyskanie siedmiu kolorów: czarnego, białego, czerwonego, żółtego, niebieskiego, zielonego i pomarańczowego (dowiedz się więcej o kolorowych wyświetlaczach e-papierowych od E Inka).
W tabeli prezentujemy wybrane modele wyświetlaczy EPD od E Inka, które dostępne są w ofercie Unisystemu:
| parametr | ET011TT2 / okrągły | ED029TC1 | ED057TC2 | ED078KC1 | ED133UT2 | ED312TT2 | AC133UT1/ pełna gama kolorów |
| rozmiar | 1.1” | 2.9″ | 5.65″ | 7.8″ | 13.3” | 31.2″ | 13.3” |
| rozdzielczość | 240×240 | 296×128 | 600×448 | 1404×1872 | 1600×1200 | 2560×1440 | 1600×1200 |
| interfejs | SPI | SPI | SPI | SPI | SPI | SPI | równoległy 8-bit |
| obszar aktywny | 27.96 x 27.96 mm | 66.9 x 29.06 mm | 114.90 x 85.80 mm | 118.64 x 158.18 mm | 270.40 x 202.80 mm | 691.20 x 388.80mm | 270.40 x 202.80 mm |
| wymiary zewnętrzne | 34.60 x 31.80 x 0.53 mm | 79.0 x 36.7 x 1.15 mm | 125.40 x 99.50 x 1.166 mm | 127.60 x 173.80 x 0.78 mm | 285.80 x 213.65x 0.78 mm | 697.20 x 402.80 x 0.805 mm | 285.80 × 213.65 × 0.993/0.953 mm |
| zakres temperatur pracy | 0~50°C | 0~50°C | 0~50°C | 0~50°C | 0~50°C | 0~50°C | 15-35°C |
W ostatnich latach zauważamy rosnące zainteresowanie technologią EPD, wciąż jednak są bariery, które zniechęcają do korzystania z e-papieru – co ciekawe, nie jest to wyłącznie cena. Często podnoszonym problemem jest implementacja wyświetlaczy e-papierowych w urządzeniach końcowych – dotyczy on z jednej strony m.in. montażu delikatnych modułów, a z drugiej strony m.in. estetyki odświeżania treści. Niekiedy – mimo dostrzeganych korzyści płynących z zastosowania rozwiązań EPD – przedstawiciele firm podejmowali decyzję o wyborze innej technologii wizualizacji informacji ze względu na ograniczone zasoby ludzkie i/lub sprzętowe. Zmotywowało nas to do opracowania dwóch rozwiązań na bazie produktów E Inka, które umożliwiają korzystanie z e-papieru również przez firmy nie dysponujące odpowiednio rozbudowanym własnym zapleczem (poznaj rozwiązania USEC i USEM od Unisystemu).
Niewątpliwie, wciąż najczęściej stosowanymi rozwiązaniami – ze względu na koszty implementacji – są wyświetlacze LCD. Co więcej, producenci cały czas doskonalą dostępne na rynku produkty. Obecnie nie jest problemem dobranie rozwiązania LCD do „wymagających” aplikacji np. kiosków/totemów informacyjnych zlokalizowanych w przestrzeni miasta. W takim urządzeniu można zamontować np. 31.5-calowy model P320HVN07.0 od AUO – prezentowane na nim treści będą doskonale czytelne dzięki odpowiednio dostosowanym parametrom, takim jak m.in. jasność (2500 cd/m2), kontrast (4000:1) czy kąty obserwacji (89°/89°/89°/89°). Jego zakres temperatur pracy określono w przedziale od -20 do 60°C, co daje gwarancję sprawnego funkcjonowania modułu w zmiennych warunkach atmosferycznych – zarówno upalnym latem, jak i mroźną zimą.
Jednocześnie można spodziewać się, że w kolejnych latach będą pojawiały się alternatywy dla wyświetlaczy LCD, gdyż każda z omawianych technologii jest stale rozwijana. Kilka miesięcy temu świat obiegła informacja o pracach nad 28-calowym kolorowym e-papierem, które prowadzone są przez dwie specjalizujące się w odmiennych technologiach wyświetlania marki, tj. E Inka oraz Innoluxa. Czy to zapowiedź rewolucji? Przekonamy się…
