W naszej ofercie dostępne są produkty polskiego producenta, firmy Riverdi, które są w stanie samodzielnie obsłużyć warstwę wizualną urządzeń z zapotrzebowaniem na wysoką wydajność obliczeniową. Seria STM32 Embedded Displays to rozwiązania LCD-TFT przemysłowej jakości oparte na mikroprocesorze STM32H757XIH6 renomowanego europejskiego producenta STMicroelectronics. Dzięki modularności oferowanej przez Riverdi od ręki dostępne są liczne warianty, w tym z panelami dotykowymi czy ramkami montażowymi. Umożliwia to dopasowanie większości części składowych modułu tak, aby jak najlepiej spełniał oczekiwania użytkowników urządzenia końcowego.
Spis treści

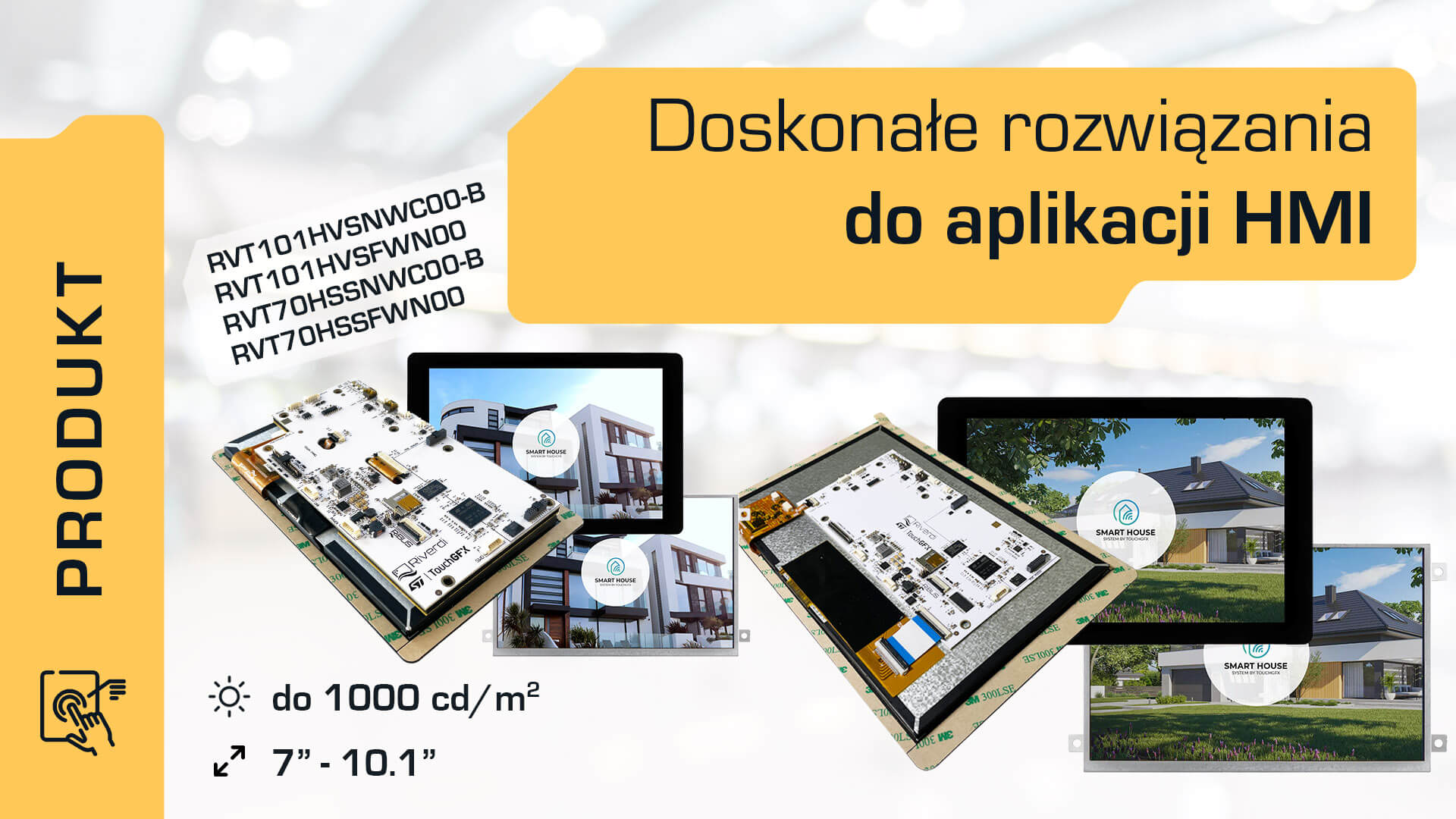

Seria STM32 Embedded Display od Riverdi to wyświetlacze w rozmiarach 7 i 10.1 cala (model 5-calowy będzie dostępny wkrótce). Stanowią one całościowe rozwiązania typu all-in-one, które doskonale sprawdzają się w urządzeniach HMI. Zaprojektowane zostały w sposób umożliwiający sprostanie większości sprzętowych i programistycznych wyzwań, przed jakimi stają inżynierowie. Są to moduły łatwe w programowaniu, intuicyjne w generowaniu GUI i przystępne w pracy nad prototypami. Dzięki otwartej architekturze są w stanie samodzielnie obsłużyć jeszcze większy wachlarz zadań stawianych przez programistów. Co więcej, wyświetlacze z serii STM32 to coś więcej niż grupa produktów – jest to ekosystem, który opiera się na trzech filarach:
- komponentach przemysłowej jakości,
- mocy obliczeniowej i wszechstronności dwurdzeniowego mikrokontrolera STM32H7,
- wsparciu technicznym w postaci darmowego oprogramowania i bibliotek programistycznych.
Najważniejsze atuty rozwiązań z serii STM32 Embedded Displays od Riverdi:
- wyświetlacz LCD-TFT z matrycą IPS o pełnych kątach obserwacji,
- wysoka rozdzielczość (1280×800 / 1024×600 px),
- wysoka jasność (nawet 1000 cd/m2),
- przemysłowej jakości pojemnościowy panel dotykowy ze sprawdzonym sterownikiem firmy ILITEK,
- nowoczesny design obudowy – uxTouch,
- komunikacja z zastosowaniem wszystkich interfejsów dostępnych dla STM32H7,
- wykorzystanie mocy i wydajności mikrokontrolera STM32H7 opartego na architekturze Arm®,
- niski poziom emisji zakłóceń elektromagnetycznych (EMI).
Celem zespołu Riverdi było zaprojektowanie serii STM32 tak, aby proces podłączania i programowania modułu był jak najbardziej przystępny. Umożliwia to szereg złącz i interfejsów: CAN FD, RS232, RS485, USB, uniwersalne złącze interfejsowe (możliwość zastosowania przejściówki do I2C, UART, USART, SPI, USB, PWM, DAC, ADC), SWD (do programowania STM32 i QSPI), DRV2605L (do zarządzania haptyką), a także RiBUS (umożliwia podłączenie do STM32 kolejnych wyświetlaczy Riverdi – również z serii EVE4).
Modularność serii STM32 Embedded Displays
Riverdi stawia na modularność swoich serii produktowych co oznacza, że w ramach wybranych parametrów możliwe jest stworzenie własnego rozwiązania. Nie trzeba dostosowywać projektu do zastanych modeli o ograniczonych atrybutach – klient może dopasować moduł do swoich potrzeb.
Dla zespołu Riverdi ważne jest także utrzymywanie designu na jak najwyższym poziomie. Przykładem jest nowoczesny projekt ramki i obudowy wyświetlacza, czyli uxTouch. To rozwiązanie, dzięki któremu można uniknąć wykonywania otworów w obudowie, co nie tylko usprawnia proces projektowania i montażu oraz redukuje narażenie całego modułu na dostawanie się brudu i pyłu do jego wnętrza, ale także świetnie się prezentuje.
Poniżej zaprezentowano parametry czterech przykładowych rozwiązań z serii STM32 Embedded Displays:
| model | RVT70HSSNWC00-B | RVT101HVSNWC00-B | RVT70HSSFWN00 | RVT101HVSFWN00 |
| przekątna | 7.0” | 10.1” | 7.0” | 10.1” |
| rozdzielczość | 1024 x 600 px | 1080 x 800 px | 1024 x 600 px | 1080 x 800 px |
| obszar aktywny | 154.21 (H) × 85.92 (V) mm | 216.96 (H) × 135.60 (V) mm | 154.21 (H) × 85.92 (V) mm | 216.96 (H) × 135.60 (V) mm |
| jasność | 850 cd/m2 | 850 cd/m2 | 1000 cd/m2 | 1000 cd/m2 |
| kontrast | 1000:1 | 1000:1 | 1000:1 | 1000:1 |
| kąty obserwacji | 85°/85°/85°/85° (IPS) | 85°/85°/85°/85° (IPS) | 85°/85°/85°/85° (IPS) | 85°/85°/85°/85° (IPS) |
| wymiary | 179.96 x 119.0 x 20.5 mm | 257.96 × 168.60 × 15.50 mm | 181.60 x 100.60 x 19.15 mm | 246.66 x 151.30 x 14.88 mm |
| zakres temperatur pracy | -20~+70°C | -20~+70°C | -20~+70°C | -20~+70°C |
| podświetlenie | LED | LED | LED | LED |
| czas życia LED | 50 000 h | 50 000 h | 50 000 h | 50 000 h |
| panel dotykowy | tak, pojemnościowy | tak, pojemnościowy | nie | nie |
| typ bondingu | optyczny | optyczny | – | – |
Wszystkie modele są zgodne z dyrektywą ROHS.
Czym jest STM32?
STM32 to potężny 32-bitowy mikrokontroler zaprojektowany w firmie STMicroelectronics, który może samodzielnie obsłużyć całe urządzenie, w tym wysokiej rozdzielczości wyświetlacz. Wyróżnia się najlepszą wydajnością w swojej klasie, możliwością szerokiej integracji, a także efektywnością energetyczną.
Dzięki zastosowaniu technologii firmy STMicroelectronics, inżynierowie, programiści i projektanci pracujący z rozwiązaniami z serii STM32 Embedded Displays od Riverdi mogą skorzystać z darmowych bibliotek i oprogramowania, np.: STM32CubeMX, STM32CubeIDE, STM32CubeProgrammer, STM32CubeMonitor czy TouchGFX Designer.
TouchGFX Designer to darmowy program do tworzenia GUI (ang. graphical user interface – graficzny interfejs użytkownika). Oferuje zaawansowane ramy programowe i gotowe do użycia rozwiązania do tworzenia GUI dla mikrokontrolerów STM32 od STMicroelectronics. Zapewnia przyjazne dla użytkownika projektowanie interfejsów metodą WYSIWYG (What You See Is What You Get) i automatyczne generowanie gotowego do implementacji kodu. TouchGFX ułatwia tworzenie GUI od szkiców projektowych do produktów końcowych. Dzięki współpracy Riverdi i STMicroelectronics w TouchGFX dostępne są gotowe do użycia projekty demonstracyjne z ustawieniami kompatybilnymi z modułami od Riverdi.
Wśród korzyści wynikających z zastosowania TouchGFX z produktami od Riverdi, można wymienić m.in. oszczędność kosztów i czasu przy tworzeniu prototypów, a w efekcie skrócony czas wprowadzania produktów na rynek.
Zastosowanie serii STM32 Embedded Displays od Riverdi
Rozwiązania z serii STM32 Embedded Displays, dzięki parametrom optycznym, w tym wysokiej jasności (nawet 1000 cd/m2), znajdą zastosowanie zarówno w aplikacjach indoorowych, jak i outdoorowych.
Mogą być implementowane w:
- rozwiązaniach HMI, np. urządzeniach sterujących wykorzystywanych w przemyśle,
- rozwiązaniach dla smart home/smart office/IoT, np. panelach do zarządzania parametrami budynku,
- rozwiązaniach dla automotive’u, np. stacjach ładowania pojazdów elektrycznych.
Produkty te cechuje niski poziom generowanych zakłóceń. Mogą więc być implementowane w urządzeniach, w których wymagany jest odpowiedni poziom EMI, np. dla branży medycznej lub wojskowej.
Chcesz upewnić się, czy te modele będą najlepszym rozwiązaniem dla urządzenia, które projektujesz? Skontaktuj się z nami – nasz zespół chętnie pomoże w dobraniu rozwiązania, które najlepiej sprawdzi się w Twoim urządzeniu.
