Ofrecemos productos de un fabricante polaco, Riverdi, que son capaces de manejar por sí solos la capa visual de dispositivos con grandes exigencias informáticas. La serie STM32 Embedded Displays son soluciones LCD-TFT de calidad industrial basadas en el microprocesador STM32H757XIH6 del prestigioso fabricante europeo STMicroelectronics. Gracias a la modularidad que ofrece Riverdi, existen numerosas variantes listas para usar, incluidas las que incorporan paneles táctiles o marcos de montaje. Esto permite adaptar la mayoría de los componentes del módulo para satisfacer mejor las necesidades del usuario final.
Contenido

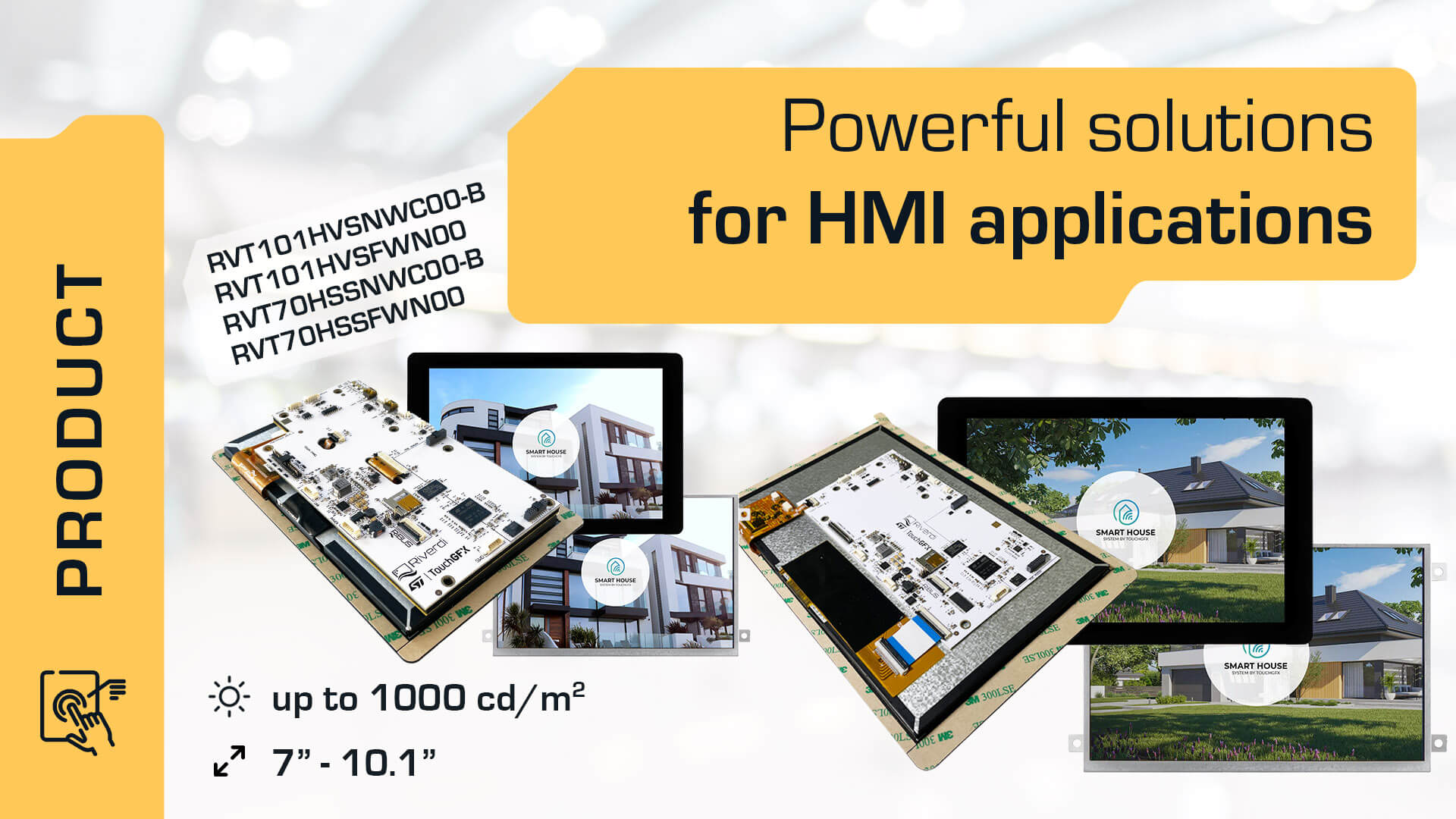

La serie STM32 Embedded Display de Riverdi incluye pantallas de 7 y 10,1 pulgadas (pronto estará disponible un modelo de 5 pulgadas). Proporcionan soluciones integrales «todo en uno» ideales para dispositivos HMI. Están diseñados para resolver la mayoría de los problemas de hardware y programación a los que se enfrentan los ingenieros. Son módulos fáciles de programar, intuitivos para generar GUI y asequibles para trabajar en prototipos. Gracias a su arquitectura abierta, son capaces de gestionar de forma independiente una gama aún mayor de tareas establecidas por los desarrolladores. Es más, las pantallas de la serie STM32 son algo más que un grupo de productos: son un ecosistema que descansa sobre tres pilares:
- componentes de calidad industrial,
- la potencia de procesamiento y la versatilidad del microcontrolador STM32H7 de doble núcleo,
- apoyo técnico en forma de software gratuito y bibliotecas de desarrollo.
Lo más destacado de las soluciones STM32 Embedded Displays de Riverdi:
- Pantalla LCD-TFT con matriz IPS con ángulos de visión completos,
- alta resolución (1280×800 / 1024×600 px),
- alto brillo (hasta 1000 cd/m2),
- Panel táctil capacitivo de calidad industrial con controlador ILITEK de eficacia probada,
- diseño de maletín moderno – uxTouch,
- comunicación utilizando todas las interfaces disponibles para el STM32H7,
- aprovechando la potencia y el rendimiento del microcontrolador STM32H7 basado en la arquitectura Arm®,
- bajas emisiones de interferencias electromagnéticas (EMI).
El objetivo del equipo de Riverdi era diseñar la serie STM32 para que el proceso de conexión y programación del módulo fuera lo más accesible posible. Esto es posible gracias a una serie de conectores e interfaces: CAN FD, RS232, RS485, USB, un conector de interfaz universal (adaptable a I2C, UART, USART, SPI, USB, PWM, DAC, ADC), SWD (para programación STM32 y QSPI), DRV2605L (para gestión háptica) y RiBUS (permite conectar al STM32 otros displays Riverdi, también de la serie EVE4).
Modularidad de la serie STM32 Embedded Displays
Riverdi confía en la modularidad de su serie de productos, lo que significa que es posible crear una solución personalizada dentro de unos parámetros seleccionados. No es necesario adaptar el diseño a modelos existentes con atributos limitados: el cliente puede adaptar el módulo a sus necesidades.
También es importante para el equipo de Riverdi mantener el diseño lo más alto posible. Un ejemplo de ello es el moderno diseño del marco y la carcasa de la pantalla, el uxTouch. Esta solución evita taladrar agujeros en la carcasa, lo que no sólo agiliza el proceso de diseño e instalación y reduce la exposición de todo el módulo a la suciedad y el polvo, sino que además queda muy bien.
A continuación se presentan los parámetros de cuatro ejemplos de la serie STM32 Embedded Displays:
| modelo | RVT70HSSNWC00-B | RVT101HVSNWC00-B | RVT70HSSFWN00 | RVT101HVSFWN00 |
| diagonal | 7.0″ | 10.1″ | 7.0″ | 10.1″ |
| resolución | 1024 x 600 px | 1080 x 800 px | 1024 x 600 px | 1080 x 800 px |
| zona activa | 154,21 (Al) × 85,92 (V) mm | 216,96 (Al) × 135,60 (V) mm | 154,21 (Al) × 85,92 (V) mm | 216,96 (Al) × 135,60 (V) mm |
| claridad | 850 cd/m2 | 850 cd/m2 | 1000 cd/m2 | 1000 cd/m2 |
| contraste | 1000:1 | 1000:1 | 1000:1 | 1000:1 |
| ángulos de observación | 85°/85°/85°/85° (IPS) | 85°/85°/85°/85° (IPS) | 85°/85°/85°/85° (IPS) | 85°/85°/85°/85° (IPS) |
| dimensiones | 179,96 x 119,0 x 20,5 mm | 257,96 × 168,60 × 15,50 mm | 181,60 x 100,60 x 19,15 mm | 246,66 x 151,30 x 14,88 mm |
| temperatura de funcionamiento | -20~+70°C | -20~+70°C | -20~+70°C | -20~+70°C |
| retroiluminación | LED | LED | LED | LED |
| Vida útil del LED | 50 000 h | 50 000 h | 50 000 h | 50 000 h |
| panel táctil | sí, capacitivo | sí, capacitivo | no | no |
| tipo de unión | óptico | óptico | – | – |
Todos los modelos cumplen la ROHS.
¿Qué es STM32?
El STM32 es un potente microcontrolador de 32 bits diseñado en STMicroelectronics que puede gestionar por sí solo todo el dispositivo, incluida la pantalla de alta resolución. Destaca por el mejor rendimiento de su categoría, la posibilidad de una amplia integración y la eficiencia energética.
Gracias a la tecnología de STMicroelectronics, los ingenieros, desarrolladores y diseñadores que trabajan con las soluciones STM32 Embedded Displays de Riverdi pueden beneficiarse de librerías y software gratuitos como: STM32CubeMX, STM32CubeIDE, STM32CubeProgrammer, STM32CubeMonitor o TouchGFX Designer.
TouchGFX Designer es un programa gratuito para crear una GUI ( interfaz gráfica de usuario ). Ofrece un marco de software avanzado y soluciones de desarrollo GUI listas para usar para los microcontroladores STM32 de STMicroelectronics. Ofrece un diseño de interfaz WYSIWYG (What You See Is What You Get) fácil de usar y la generación automática de código listo para la implementación. TouchGFX facilita la creación de interfaces gráficas de usuario desde los bocetos de diseño hasta los productos finales. Gracias a la colaboración entre Riverdi y STMicroelectronics, en TouchGFX están disponibles proyectos de demostración listos para usar con configuraciones compatibles con los módulos de Riverdi.
Algunas de las ventajas de utilizar TouchGFX con productos de Riverdi son. ahorro de costes y tiempo en la creación de prototipos, lo que se traduce en una reducción del plazo de comercialización.
Aplicación de la serie STM32 Embedded Displays de Riverdi
Las soluciones de la serie STM32 Embedded Displays se utilizarán tanto en aplicaciones de interior como de exterior gracias a sus prestaciones ópticas, que incluyen un alto brillo (hasta 1.000 cd/m2).
Pueden aplicarse en:
- Soluciones HMI, por ejemplo, dispositivos de control industrial,
- soluciones smart home/smart office/IoT, por ejemplo, paneles para gestionar los parámetros del edificio,
- soluciones para el sector de la automoción, como estaciones de recarga de vehículos eléctricos.
Estos productos se caracterizan por un bajo nivel de interferencias generadas. Por lo tanto, pueden implantarse en equipos en los que se requiera un nivel adecuado de EMI, como en los sectores médico o militar.
¿Quiere asegurarse de que estos modelos serán la mejor solución para el dispositivo que está diseñando? Póngase en contacto con nosotros – nuestro equipo estará encantado de ayudarle a encontrar la solución que mejor se adapte a su dispositivo.
