Notre offre comprend des produits du fabricant polonais Riverdi, qui sont capables de gérer indépendamment la couche visuelle des appareils avec une exigence de performances de calcul élevées. La série STM32 Embedded Displays est une solution LCD-TFT de qualité industrielle basée sur un microprocesseur STM32H757XIH6 le célèbre fabricant européen STMicroelectronics. Grâce à la modularité offerte par Riverdi, de nombreuses variantes sont disponibles immédiatement, y compris celles avec des écrans tactiles ou des cadres de montage. Cela permet d’ajuster la plupart des composants du module afin qu’il réponde au mieux aux attentes des utilisateurs de l’appareil final.
Spis treści
La série d’écrans embarqués STM32 de Riverdi est un écran de 7 et 10,1 pouces (le modèle de 5 pouces sera bientôt disponible). Ce sont des solutions tout-en-un qui sont parfaites pour les appareils IHM. Ils sont conçus pour relever la plupart des défis matériels et logiciels auxquels les ingénieurs sont confrontés. Ces modules sont faciles à programmer, intuitifs pour générer une interface graphique, et accessibles pour travailler sur des prototypes. Grâce à leur architecture ouverte, ils sont capables de gérer de manière indépendante un éventail encore plus large de tâches définies par les programmeurs. De plus, les écrans de la série STM32 sont plus qu’un simple groupe de produits, c’est un écosystème qui repose sur trois piliers :
- des composants de qualité industrielle,
- la puissance de calcul et la polyvalence d’un microcontrôleur STM32H7 double cœur,
- support technique sous forme de logiciels libres et de bibliothèques de programmation.
Principaux points forts de la série d’écrans embarqués STM32 de Riverdi :
- Écran LCD-TFT avec matrice IPS avec angles de vision complets,
- haute résolution (1280×800 / 1024×600 px),
- haute luminosité (jusqu’à 1000 cd/m2),
- écran tactile capacitif de qualité industrielle avec un contrôleur ILITEK éprouvé,
- design moderne du boîtier – uxTouch,
- la communication via toutes les interfaces disponibles pour STM32H7,
- l’utilisation de la puissance et des performances du microcontrôleur STM32H7 basé sur l’architecture Arm®,
- faible niveau d’émissions d’interférences électromagnétiques (EMI).
L’objectif de l’équipe Riverdi était de concevoir la série STM32 pour rendre le processus de connexion et de programmation du module aussi accessible que possible. Cela est possible grâce à un certain nombre de connecteurs et d’interfaces : CAN FD, RS232, RS485, USB, connecteur d’interface universel (possibilité d’utiliser un adaptateur pour I2C, UART, USART, SPI, SPI, PWM, DAC, ADC), SWD (pour la programmation STM32 et QSPI), DRV2605L (pour la gestion haptique), ainsi que RiBUS (vous permet de connecter plus d’écrans Riverdi à STM32 – également de la série EVE4).
Modularité des écrans embarqués de la série STM32
Riverdi se concentre sur la modularité de sa série de produits, ce qui signifie qu’il est possible de créer votre propre solution dans les paramètres sélectionnés. Il n’est pas nécessaire d’adapter le design aux modèles existants avec des attributs limités – le client peut adapter le module à ses besoins.
Pour l’équipe Riverdi, il est également important de maintenir le design au plus haut niveau possible. Un exemple est le design moderne du cadre d’affichage et du boîtier, c’est-à-dire uxTouch. Cette solution vous permet d’éviter de faire des trous dans le boîtier, ce qui simplifie non seulement le processus de conception et d’assemblage et réduit l’exposition de l’ensemble du module à la saleté et à la poussière à l’intérieur, mais a également fière allure.

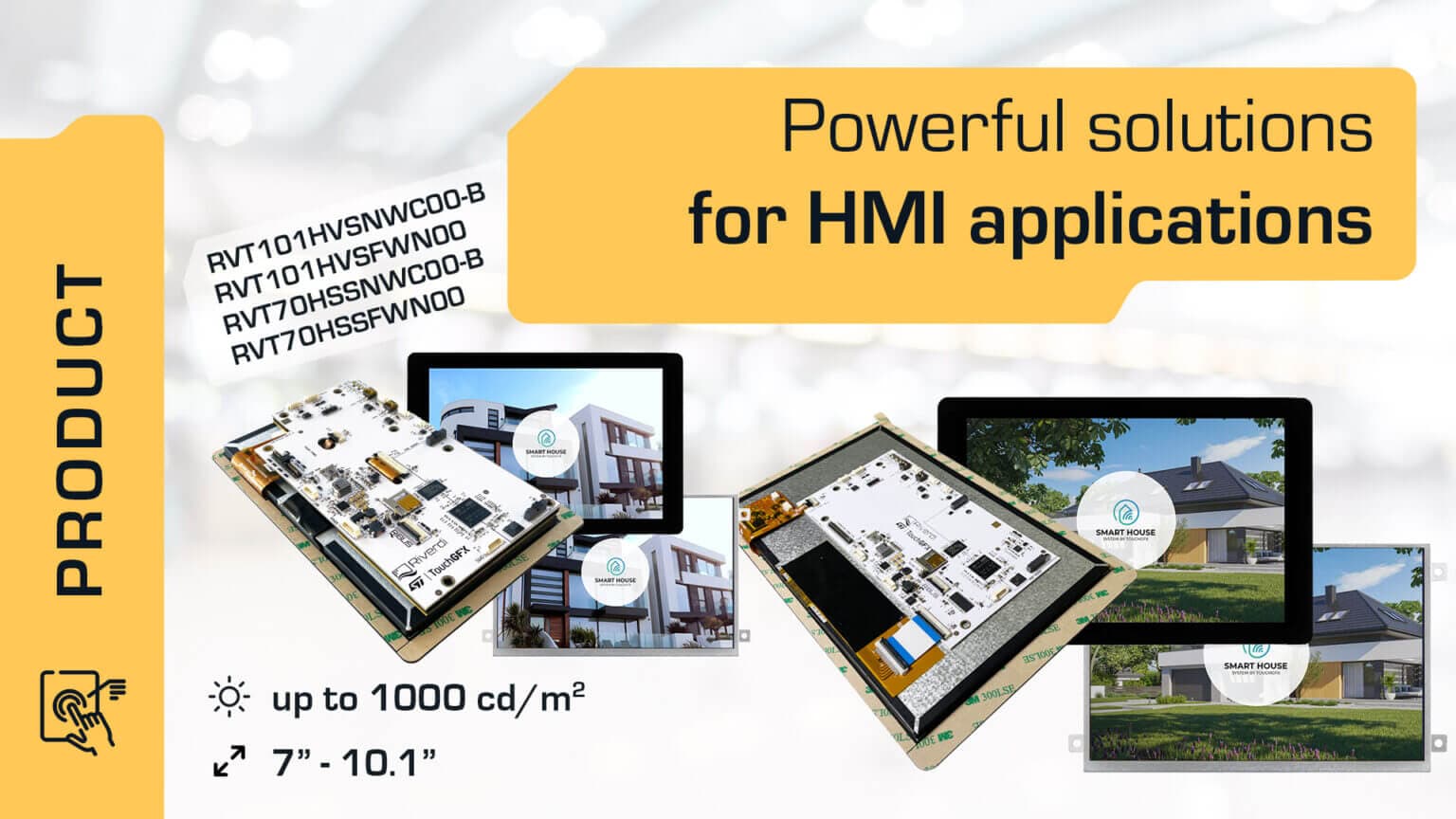

Les paramètres de quatre exemples de solutions de la série STM32 Embedded Displays sont présentés ci-dessous :
| modèle | RVT70HSSNWC00-B | RVT101HVSNWC00-B | RVT70HSSFWN00 | RVT101HVSFWN00 |
| diagonal | 7.0” | 10.1” | 7.0” | 10.1” |
| résolution | 1024 x 600 px | 1080 x 800 px | 1024 x 600 px | 1080 x 800 px |
| Zone active | 154,21 (H) × 85,92 (V) mm | 216,96 (H) × 135,60 (V) mm | 154,21 (H) × 85,92 (V) mm | 216,96 (H) × 135,60 (V) mm |
| luminosité | 850 cd/m2 | 850 cd/m2 | 1000 cd/m2 | 1000 cd/m2 |
| contraste | 1000:1 | 1000:1 | 1000:1 | 1000:1 |
| Angles | 85°/85°/85°/85° (IPS) | 85°/85°/85°/85° (IPS) | 85°/85°/85°/85° (IPS) | 85°/85°/85°/85° (IPS) |
| Taille | 179,96 x 119,0 x 20,5 millimètres | 257,96 × 168,60 × 15,50 mm | 181,60 x 100,60 x 19,15 millimètre | 246,66 x 151,30 x 14,88 millimètre |
| Plage de température de fonctionnement | -20~+70°C | -20~+70°C | -20~+70°C | -20~+70°C |
| Rétroéclairage | LED | LED | LED | LED |
| Durée de vie des LED | 50 000 h | 50 000 h | 50 000 h | 50 000 h |
| Écran tactile | Oui, capacitif | Oui, capacitif | Non | Non |
| Type de collage | optique | optique | – | – |
Tous les modèles sont conformes à la norme ROHS.
Qu’est-ce que STM32 ?
STM32 est un puissant microcontrôleur 32 bits conçu par STMicroelectronics, qui peut faire fonctionner l’ensemble de l’appareil à lui seul, y compris l’affichage haute résolution. Il se distingue par ses performances de pointe, ses vastes capacités d’intégration et son efficacité énergétique.
Grâce à l’utilisation de la technologie STMicroelectronics, les ingénieurs, les programmeurs et les concepteurs qui travaillent avec les solutions de la série STM32 Embedded Displays de Riverdi peuvent tirer parti de bibliothèques et de logiciels gratuits, par exemple STM32CubeMX, STM32CubeIDE, STM32CubeProgrammer, STM32CubeMonitor ou TouchGFX Designer.
TouchGFX Designer est un programme GUI ( interface utilisateur graphique ) gratuit. Il propose des cadres logiciels avancés et des solutions de développement d’interfaces graphiques prêtes à l’emploi pour les microcontrôleurs STM32 de STMicroelectronics. Il fournit une conception d’interface WYSIWYG (What You See Is What You Get) conviviale et la génération automatique de code prêt à être mis en œuvre. TouchGFX facilite la création d’une interface graphique, des croquis de conception aux produits finaux. Grâce à la coopération entre Riverdi et STMicroelectronics, des projets de démonstration prêts à l’emploi avec des paramètres compatibles avec les modules Riverdi sont disponibles dans TouchGFX.
Parmi les avantages de l’utilisation de TouchGFX avec les produits Riverdi, m.in peuvent être mentionnés. Économies de temps et d’argent dans le prototypage, ce qui permet de réduire les délais de mise sur le marché.
Application des écrans embarqués de la série STM32 de Riverdi
La série STM32 Embedded Displays, grâce à ses paramètres optiques, notamment sa haute luminosité (jusqu’à 1000 cd/m2), sera utilisée dans des applications intérieures et extérieures.
Ils peuvent être mis en œuvre dans :
- Solutions IHM, par exemple les appareils de commande utilisés dans l’industrie,
- solutions pour la maison intelligente/le bureau intelligent/l’IoT, par exemple des panneaux pour la gestion des paramètres du bâtiment,
- Solutions pour l’industrie automobile, par exemple des bornes de recharge pour véhicules électriques.
Ces produits se caractérisent par un faible niveau d’interférence générée. Par conséquent, ils peuvent être mis en œuvre dans des appareils où un niveau approprié d’EMI est requis, par exemple pour l’industrie médicale ou militaire.
Vous voulez vous assurer que ces modèles sont les mieux adaptés à l’appareil que vous concevez ? Contactez-nous – notre équipe se fera un plaisir de vous aider à choisir la solution qui convient le mieux à votre appareil.
