Cyfrowe plakaty i tablice informacyjne coraz częściej zastępują tradycyjny druk – przyciągają uwagę nowoczesnym designem i umożliwiają zdalną aktualizację treści. Aby jednak takie rozwiązania były naprawdę skuteczne, potrzebują wyświetlaczy, które oprócz wysokiej jakości obrazu oferują czytelność w świetle dziennym i jednocześnie wyróżniają się niskim zużyciem energii. W takich zastosowaniach coraz częściej sięga się po e-papier. Odpowiedzią na te potrzeby jest model LP285A6NW01 od Sharpa – 28.5-calowy wyświetlacz EPD, którego format odpowiada standardowemu rozmiarowi papieru A2.
Spis treści
Sharp to firma o ponad stuletniej historii, specjalizująca się w technologiach wyświetlania. Dzięki doświadczeniu w projektowaniu matryc TFT oraz wykorzystaniu technologii IGZO marka pozostaje jednym z liderów wizualizacji informacji, konsekwentnie rozszerzając portfolio o nowe rozwiązania, w tym kolorowe wyświetlacze e-papierowe.

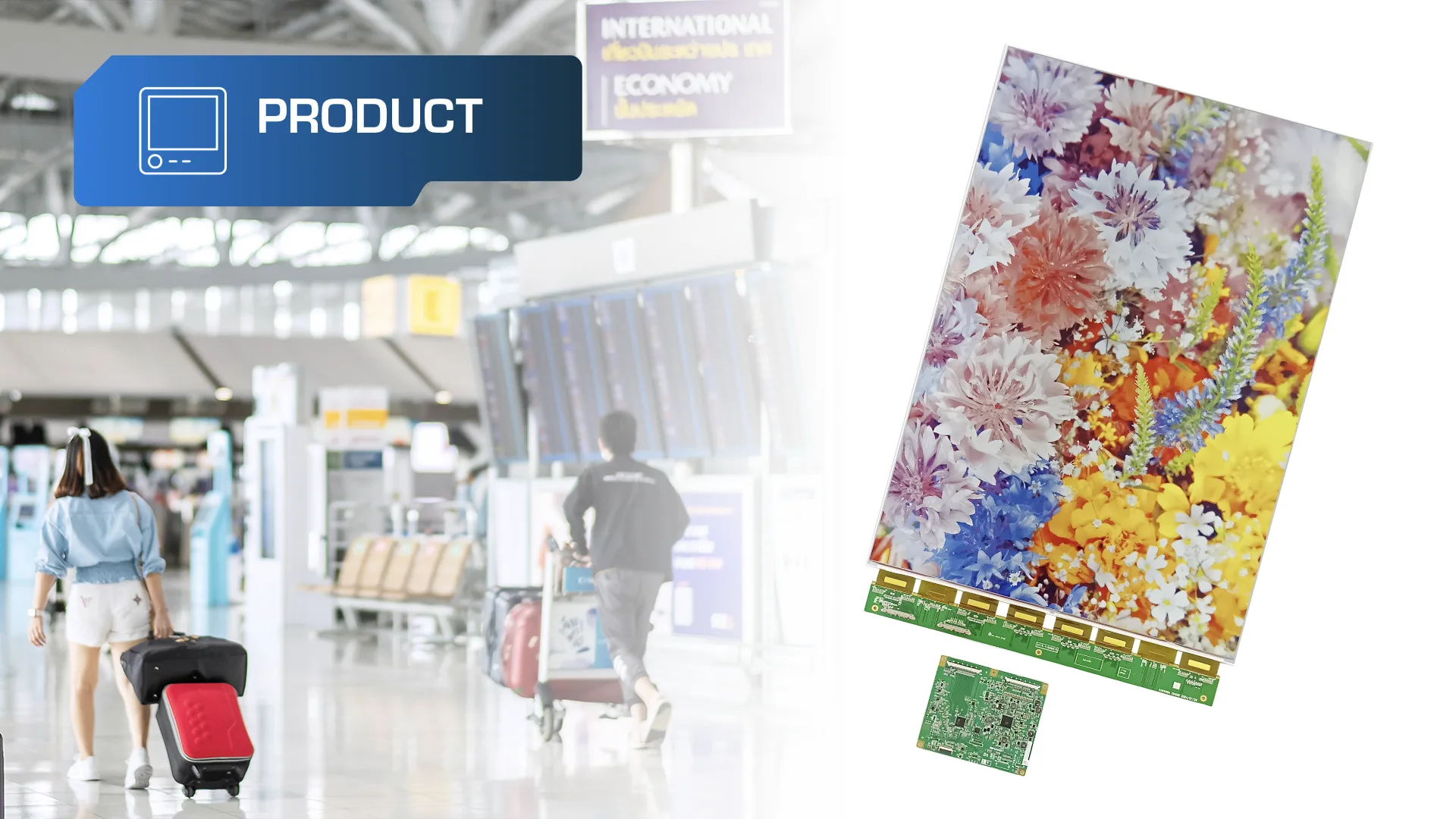

Charakterystyka modelu LP285A6NW01
Model LP285A6NW01 wyróżnia się parametrami, które czynią go jednym z najbardziej zaawansowanych paneli e-papierowych w swojej klasie. Połączono w nim duży format z wysoką czytelnością i niskim zużyciem energii. Przekątna 28.5 cala odpowiada formatowi A2, powszechnie stosowanemu w druku plakatów. Dzięki temu panel świetnie sprawdza się jako cyfrowy odpowiednik tradycyjnych plakatów i tablic, oferując korzyści medium elektronicznego: zdalną, szybką aktualizację treści oraz brak konieczności druku nowych materiałów. Wyświetlacz pracuje w rozdzielczości 2160 × 3060 px, zapewniając ostry, szczegółowy obraz – zarówno dla dużych grafik, jak i drobnych elementów (tekst, logotypy, kody QR).
Omawiany produkt bazuje na technologii Spectra 6 od E Inka, która umożliwia prezentację treści w sześciu kolorach (biały, czarny, czerwony, zielony, niebieski, żółty), co znacząco poszerza możliwości projektowe względem popularnych monochromatycznych EPD.
Jak w przypadku każdego EPD, także w modelu LP285A6NW01 od Sharpa, obraz jest widoczny w świetle otoczenia i nie wymaga podświetlenia. Należy jednak pamiętać, że czytelność przy ograniczonym oświetleniu wymaga wprowadzenia dodatkowego źródła światła. Jak każdy wyświetlacz EPD, działa w trybie bistabilnym – energię pobiera wyłącznie podczas zmiany obrazu – co oznacza, że treści statyczne mogą być prezentowane przez wiele godzin lub dni przy minimalnym zużyciu energii. To rozwiązanie oszczędne i przyjazne środowisku.
Pełnoekranowa zmiana obrazu zajmuje zwykle 15–20 sekund, co w przypadku tak dużego kolorowego wyświetlacza jest optymalnym wynikiem. Dodatkowo możliwe jest częściowe odświeżanie obrazu, co pozwala na szybsze aktualizacje wybranych fragmentów treści.
Zakres temperatur pracy określono w przedziale od 0°C do +50°C, jest więc to urządzenie przeznaczone przede wszystkim do aplikacji indoorowych; w przypadku implementacji w outdoorze konieczne jest zastosowanie dodatkowych komponentów, które zapewnią optymalną temperaturę pracy – np. grzałek lub wentylatorów.
W tabeli zebrano kluczowe parametry modelu LP285A6NW01:
| Parametr | LP285A6NW01 |
| Rozmiar | 28.5″ (A2) |
| Rozdzielczość | 2160 × 3060 px |
| Obszar aktywny | 418,0 × 592,2 mm |
| Wymiary zewnętrzne | 424,0 × 652,6 × 0,85 mm |
| Kontrast | 20:1 |
| Powłoka | Anti-Glare |
| Panel dotykowy | Brak |
| Interfejsy | mini-LVDS |
| Temperatura pracy | 0 ~ 50 °C |
Budowa i technologia sterowania
Kluczowym elementem modelu LP285A6NW01 od Sharpa jest matryca TFT w technologii IGZO (Indium–Gallium–Zinc Oxide – tlenkowa technologia półprzewodnikowa stosowana w warstwie tranzystorów TFT sterujących pikselami). W porównaniu z tradycyjnymi rozwiązaniami zapewnia ona wyższą rozdzielczość, węższe ramki i stabilniejszą pracę przy niskim poborze mocy. Dzięki IGZO możliwe jest sprawne sterowanie dużym, kolorowym ekranem e-papierowym, bez kompromisów w jakości obrazu.
W konstrukcji zastosowano układy sterujące w technologii COF (Chip-on-Film) – cienkie, elastyczne taśmy z naniesionymi układami scalonymi, umieszczone na krawędziach wyświetlacza. Odpowiadają one za obsługę linii pikseli i przekazywanie sygnałów z kontrolera do matrycy. Zastosowanie technologii COF pozwala utrzymać konstrukcję cienką i lekką, przy zachowaniu wysokiej wydajności sterowania.
Centralnym elementem elektroniki towarzyszącej jest płytka SG-PWB (Source/Gate Printed Wiring Board). To właśnie ona integruje połączenia między matrycą a systemem zewnętrznym i umożliwia komunikację poprzez interfejs mini-LVDS. Jest to standard komunikacji stosowany w dużych wyświetlaczach TFT, pozwalający na przesyłanie sygnałów obrazu w sposób szybki i stabilny, przy ograniczonej emisji zakłóceń elektromagnetycznych.
Do poprawnej pracy wyświetlacza wymagany jest także odpowiedni kontroler (np. układy serii T2000 dostarczane przez E Inka). To on odpowiada za generowanie właściwych przebiegów elektrycznych, które sterują ruchem cząsteczek pigmentu w warstwie e-papieru. Dzięki temu obraz jest odświeżany sekwencyjnie i utrwalany bez konieczności dalszego poboru energii. Takie podejście daje dużą elastyczność – panel można połączyć zarówno z prostymi modułami sterującymi, jak i z rozbudowanymi systemami zarządzania treścią w sieciach signage.
Zastosowanie wyświetlacza LP285A6NW01
Model LP285A6NW01 od Sharpa sprawdzi się tam, gdzie ważne są duży format, estetyka obrazu zbliżona do druku i energooszczędność. Jego potencjał może być w pełni wykorzystywany w takich obszarach, jak:
- transport – systemy informacji pasażerskiej, w tym: elektroniczne rozkłady jazdy czy oznakowanie peronów/przystanków,
- retail – cyfrowe reklamy, także w ramach POS (Point of Sale),
- inteligentne przestrzenie – tablice informacyjne w biurach i urzędach, systemy informacji miejskiej,
- medyczne – elektroniczne tablice informacyjne w szpitalach, klinikach oraz przychodniach,
- edukacja – tablice informacyjne w szkołach i na uczelniach, w bibliotekach,
- kultura i sztuka – nośniki reklamowe w galeriach i muzeach.
Rozważasz zastosowanie modelu LP285A6NW01 od Sharpa w swoim projekcie? Skontaktuj się z nami – doradzimy, jak najlepiej wykorzystać jego możliwości w Twojej branży.
