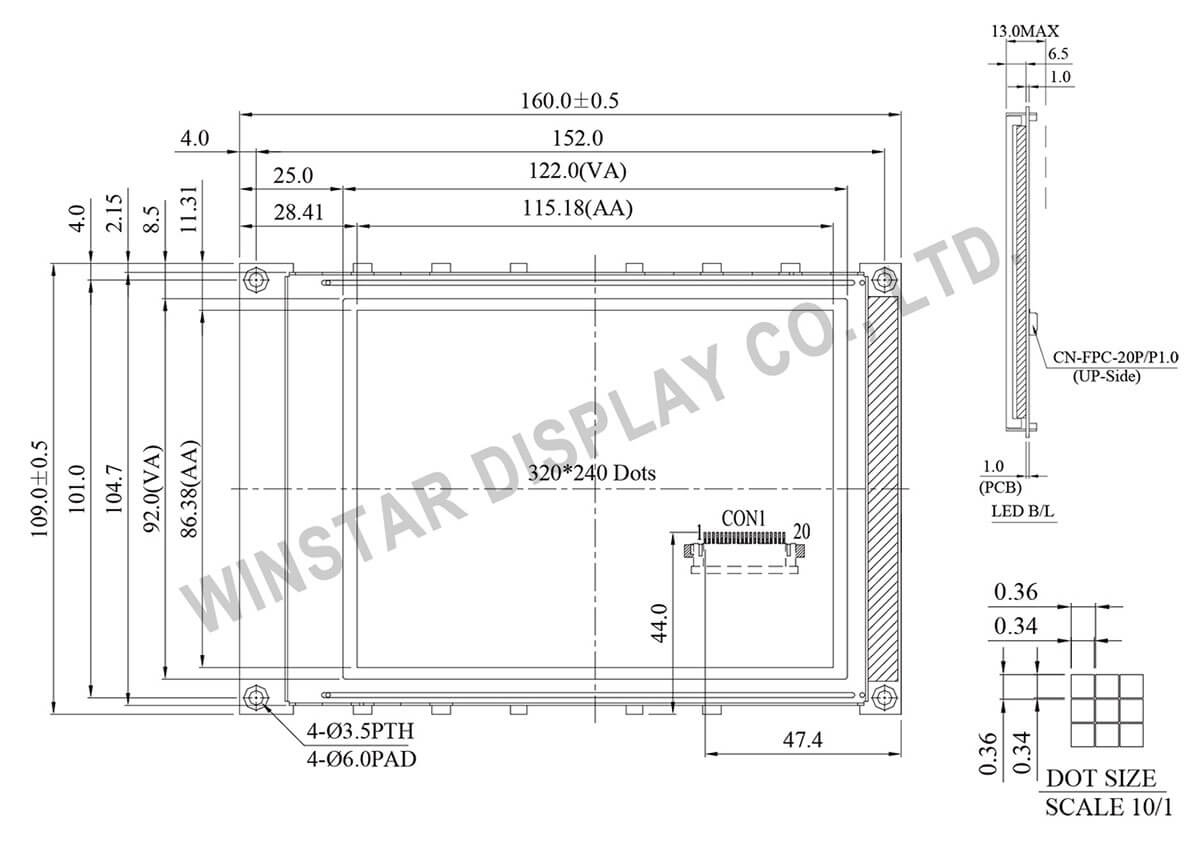

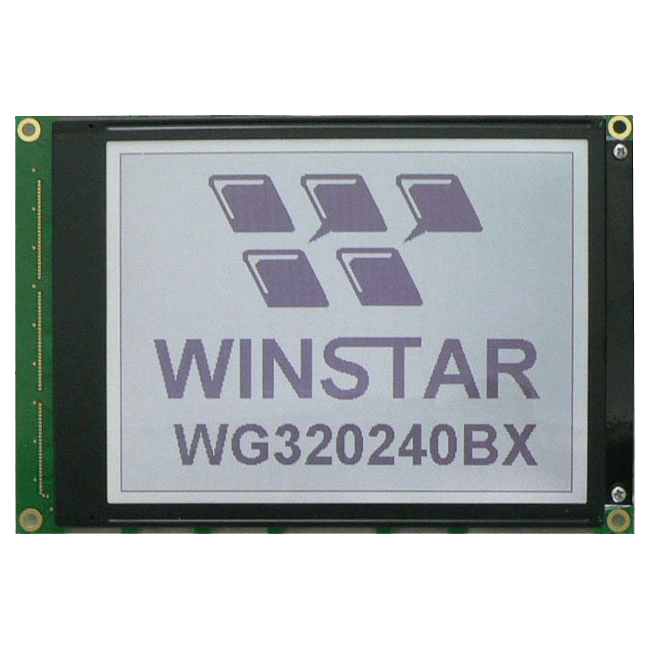

WG320240BX-TFH-VZ# – Wyświetlacz LCD graficzny Winstar

Wyświetlacz LCD graficzny typu COB (z kontrolerem na PCB) Winstar WG320240BX-TFH-VZ# posiada rozdzielczość 320×240, biały kolor tła i czarną treść. Matryca LCD to pozytywowy FSTN z polaryzatorem typu transfleksyjnego. Wyświetlacz pozwala na wykorzystywanie interfejsu 6800/8080. Opisywany moduł został wyposażony w kontroler S1D13700

Datasheet
Rozdzielczość320x240
Kolor TreściCzarny
Kolor TłaBiały
Kierunek obserwacji6:00
Typ LCDFSTN Pozytywowy
Typ polaryzatoraTransfleksyjny
Interface6800, 8080
KontrolerS1D13700
Obszar Aktywny127.17x33.89
Wymiary zewnętrzne180.0x60.0x12.2
Temp. pracy (°C)-20~70
Temp. przechowywania (°C)-30~80
SpecjalneWbudowany generator napięcia, Zasilanie przez 5V
ProducentWinstar
