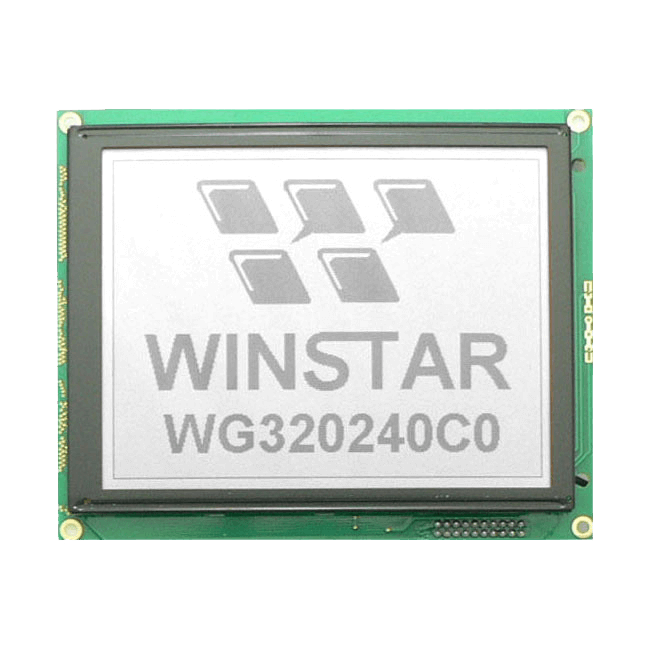

WG320240C0-TFH-TZ# – Wyświetlacz LCD graficzny Winstar

Wyświetlacz LCD graficzny typu COB (z kontrolerem na PCB) Winstar WG320240C0-TFH-TZ# posiada rozdzielczość 320×240, biały kolor tła i czarną treść. Matryca LCD to pozytywowy FSTN z polaryzatorem typu transfleksyjnego. Wyświetlacz pozwala na wykorzystywanie interfejsu 8-bitowego. Opisywany moduł został wyposażony w kontroler RA8835, generator napięcia oraz układ kompensacji temperaturowej.

Datasheet

Rozdzielczość	320x240
Kolor treści	Czarny
Kolor tła	Biały
Kierunek obserwacji	6:00
Typ modułu	COB - kontroler na PCB
Typ LCD	FSTN Pozytywowy
Typ polaryzatora	Transfleksyjny
Interface	8080
Kontroler	RA8835
Obszar aktywny	115.18x86.38
Wymiary zewnętrzne	148.02x120.24x21.0
Temp. pracy (°C)	-20~70
Temp. przechow. (°C)	-30~80
Specjalne	układ kompensacji temperaturowej, Wbudowany generator napięcia
Producent	Winstar
