WG320240B0-TFH-TZ# – Wyświetlacz LCD graficzny Winstar

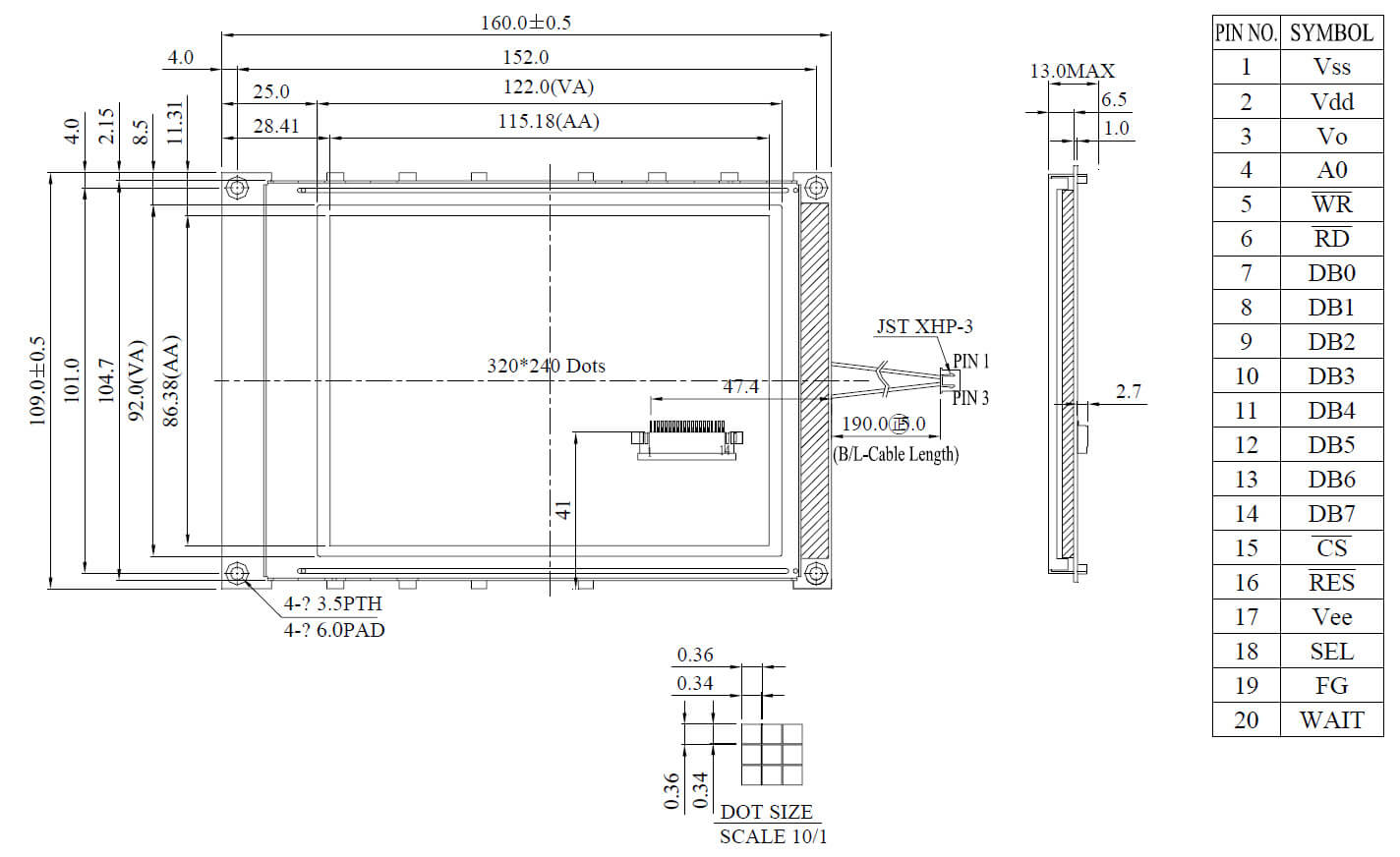

Wyświetlacz LCD graficzny typu COB (z kontrolerem na PCB) Winstar WG320240B0-TFH-TZ# posiada rozdzielczość 320×240, biały kolor tła i czarną treść. Matryca LCD to pozytywowy FSTN z polaryzatorem typu transfleksyjnego. Wyświetlacz pozwala na wykorzystywanie interfejsu 8-bitowego. Opisywany moduł został wyposażony w kontroler RA8835, generator napięcia oraz układ kompensacji temperaturowej.

Datasheet
Rozdzielczość320x240
Kolor TreściCzarny
Kolor TłaBiały
Kierunek obserwacji6:00
Typ modułuCOB - kontroler na PCB
Typ LCDFSTN Pozytywowy
Typ polaryzatoraTransfleksyjny
Interface8080
KontrolerRA8835
Obszar Aktywny115.18x86.38
Wymiary zewnętrzne160.0x109.0x13.0
Temp. pracy (°C)-20~70
Temp. przechowywania (°C)-30~80
Specjalneukład kompensacji temperaturowej, Wbudowany generator napięcia
ProducentWinstar
