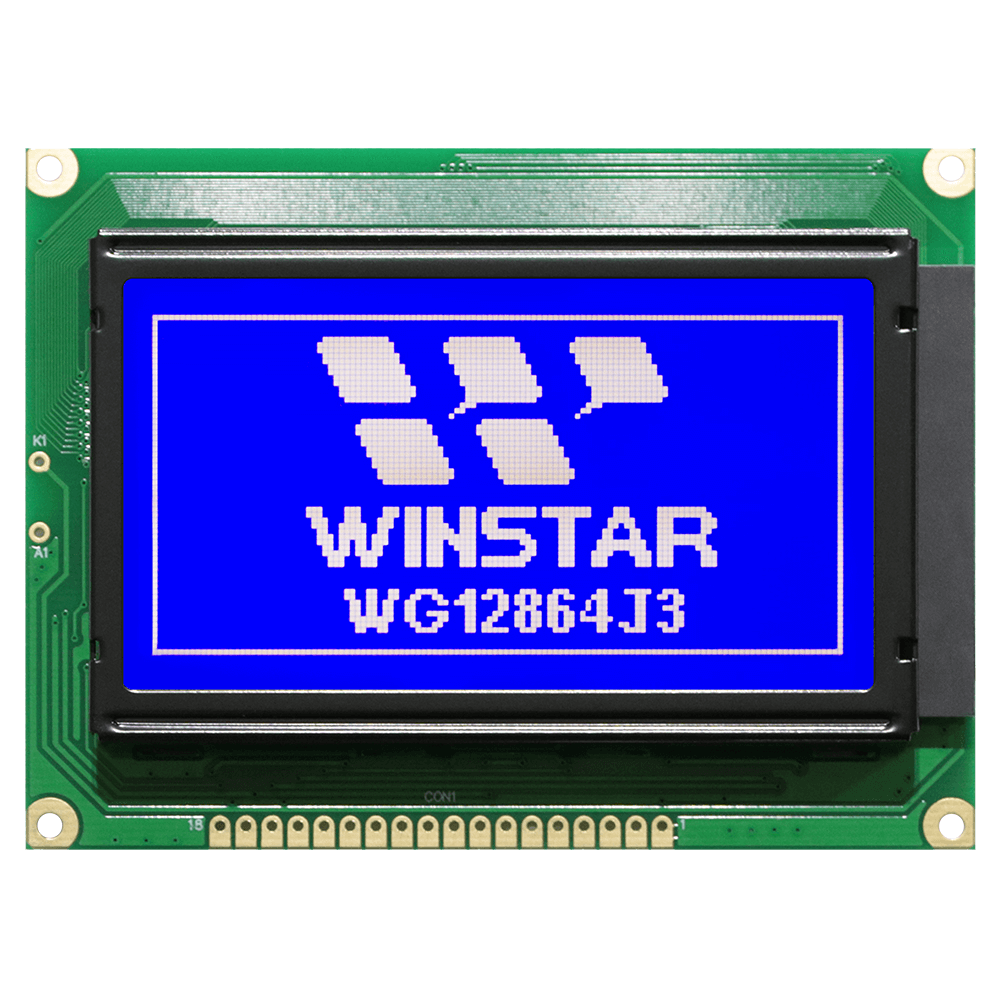

WG12864J3-TMI-V#T – Wyświetlacz LCD graficzny Winstar

Wyświetlacz LCD graficzny typu COB (z kontrolerem na PCB) Winstar WG12864J3-TMI-V#T posiada rozdzielczość 128×64, niebieski kolor tła i białą treść. Matryca LCD to negatywowy STN z polaryzatorem typu transmisyjnego. Wyświetlacz pozwala na wykorzystywanie interfejsu 6800 i SPI. Opisywany moduł został wyposażony w kontroler ST7920.

Datasheet

Rozdzielczość	128x64
Kolor treści	Biały
Kolor tła	Niebieski
Kierunek obserwacji	6:00
Typ modułu	COB - kontroler na PCB
Typ LCD	STN Negatywowy
Typ polaryzatora	Transmisyjny
Interface	6800, SPI
Kontroler	ST7920
Obszar aktywny	66.52x33.24
Wymiary zewnętrzne	93.0x70.0x13.6
Temp. pracy (°C)	-20~70
Temp. przechow. (°C)	-30~80
Specjalne	brak
Producent	Winstar
