WG12864E1-TMI-V#N – Wyświetlacz LCD graficzny Winstar

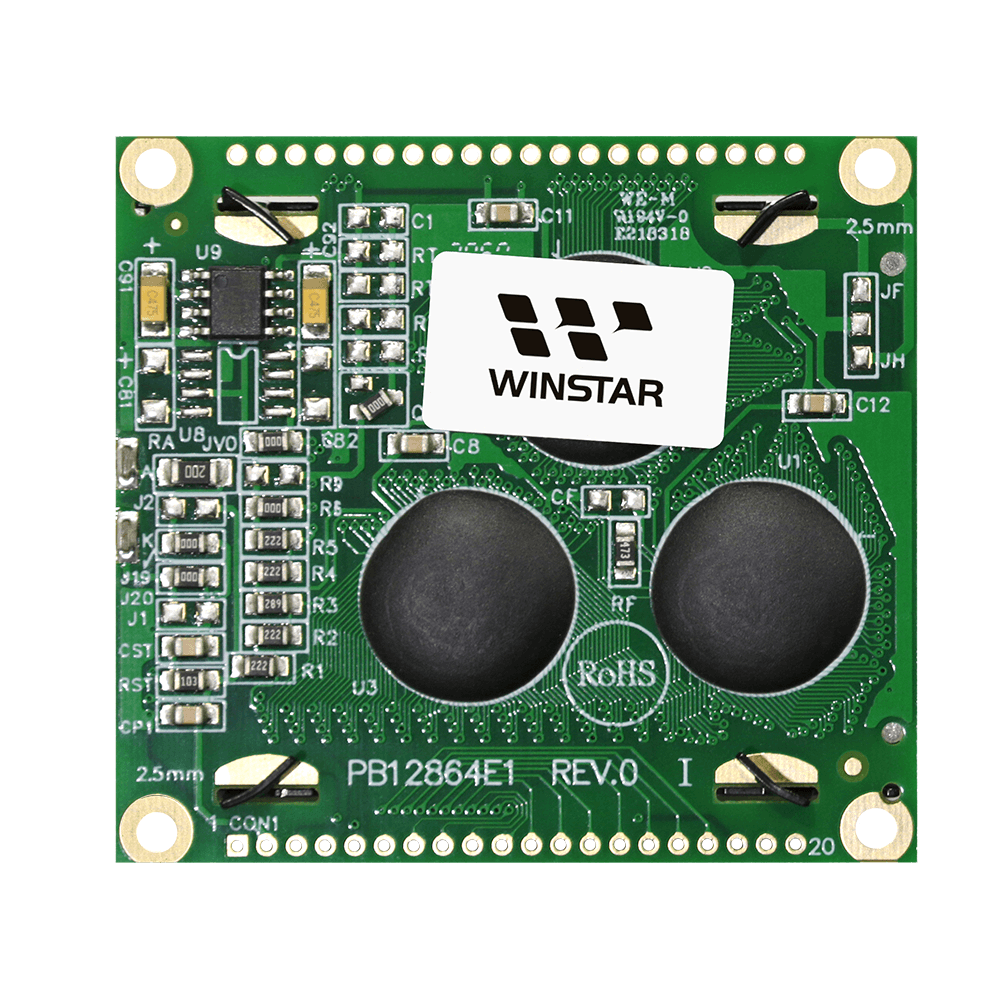

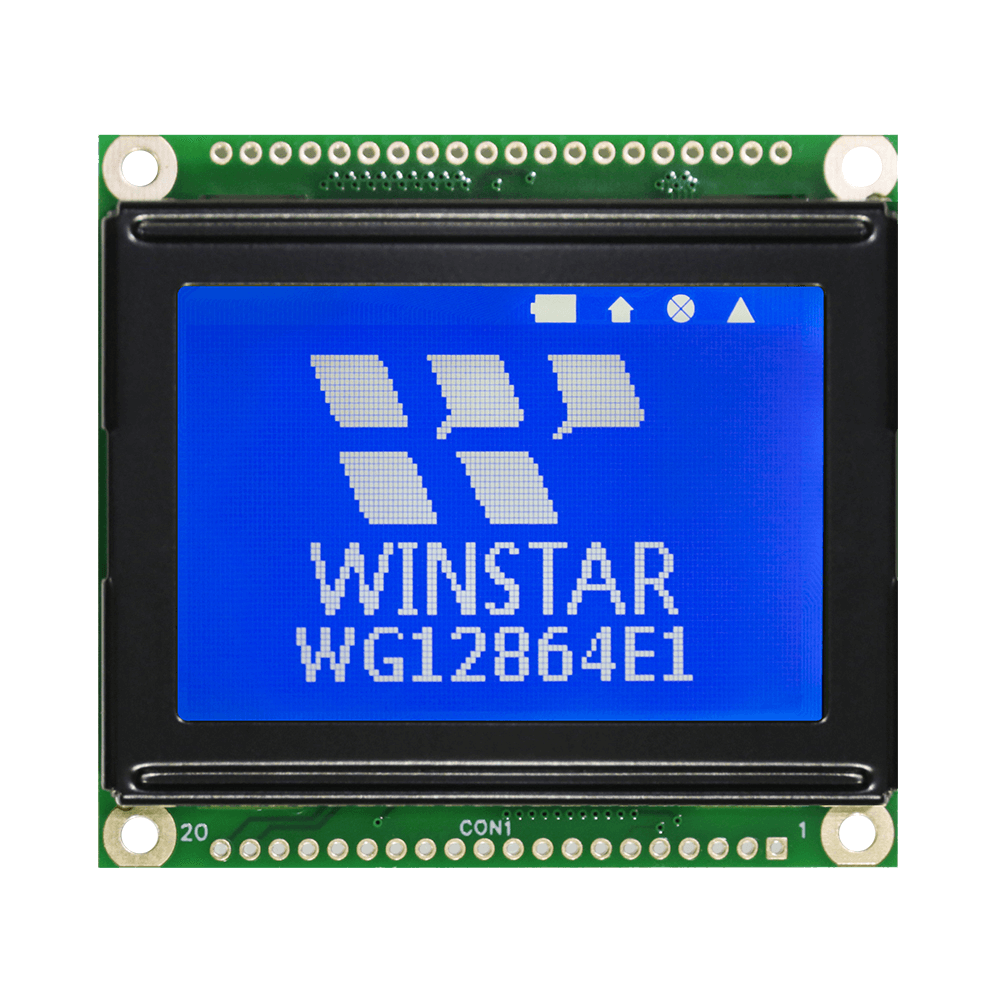

Wyświetlacz LCD graficzny typu COB (z kontrolerem na PCB) Winstar WG12864E1-TMI-V#N posiada rozdzielczość 128×64, niebieski kolor tła i białą treść. Matryca LCD to negatywowy STN z polaryzatorem typu transmisyjnego. Wyświetlacz pozwala na wykorzystywanie interfejsu 6800. Opisywany moduł został wyposażony w kontroler NT7107/NT7108. Napięcie zasilania wynosi 5.0V

Datasheet
Rozdzielczość128x64
Kolor TreściBiały
Kolor TłaNiebieski
Kierunek obserwacji6:00
Typ LCDSTN Negatywowy
Typ polaryzatoraTransmisyjny
Interface6800
KontrolerNT7107, NT7108
Obszar Aktywny40.92x26.92
Wymiary zewnętrzne55.0x50.0x10.0
Temp. pracy (°C)-20~70
Temp. przechowywania (°C)-30~80
SpecjalneZasilanie przez 5V
ProducentWinstar

Podobne produkty

  • WH1602B YYH JT 8

    WH1602B-YYH-JT# – Wyświetlacz LCD alfanumeryczny Winstar

    Znaki x Wiersze

    16×2

    Kolor Treści

    Czarny

    Kolor Tła

    Żółto-zielony

    Kierunek obserwacji

    6:00

    Typ modułu

    COB – kontroler na PCB

    Typ LCD

    STN Pozytywowy

    Typ polaryzatora

    Transfleksyjny

    Interface

    6800, 8080

    Kontroler

    kompatybilny z HD44780

    Czcionki

    Angielskie, Japońskie

    Obszar Aktywny

    56.20×11.5

    Wymiary zewnętrzne

    80.0×36.0x13.2

    Temp. pracy (°C)

    -20~70

    Temp. przechowywania (°C)

    -30~80

    Specjalne

    brak

    Producent

    Winstar

  • WH1602B TMI CT 8

    WH1602B-TMI-CT# – Wyświetlacz LCD alfanumeryczny Winstar

    Znaki x Wiersze

    16×2

    Kolor Treści

    Biały

    Kolor Tła

    Niebieski

    Kierunek obserwacji

    6:00

    Typ modułu

    COB – kontroler na PCB

    Typ LCD

    STN Negatywowy

    Typ polaryzatora

    Transmisyjny

    Interface

    6800, 8080

    Kontroler

    kompatybilny z HD44780

    Czcionki

    Angielskie, Cyrylica

    Obszar Aktywny

    56.20×11.5

    Wymiary zewnętrzne

    80.0×36.0x13.2

    Temp. pracy (°C)

    -20~70

    Temp. przechowywania (°C)

    -30~80

    Specjalne

    brak

    Producent

    Winstar

  • WH1601A-TMI-CT# – Wyświetlacz LCD alfanumeryczny Winstar

    Znaki x Wiersze

    16×1

    Kolor Treści

    Biały

    Kolor Tła

    Niebieski

    Kierunek obserwacji

    6:00

    Typ modułu

    COB – kontroler na PCB

    Typ LCD

    STN Negatywowy

    Typ polaryzatora

    Transmisyjny

    Interface

    6800, 8080

    Kontroler

    kompatybilny z HD44780

    Czcionki

    Angielskie, Cyrylica

    Obszar Aktywny

    59.62×6.56

    Wymiary zewnętrzne

    80.0×36.0x13.5

    Temp. pracy (°C)

    -20~70

    Temp. przechowywania (°C)

    -30~80

    Specjalne

    brak

    Producent

    Winstar

  • WH1601A-TFH-CT# – Wyświetlacz LCD alfanumeryczny Winstar

    Znaki x Wiersze

    16×1

    Kolor Treści

    Czarny

    Kolor Tła

    Biały

    Kierunek obserwacji

    6:00

    Typ modułu

    COB – kontroler na PCB

    Typ LCD

    FSTN Pozytywowy

    Typ polaryzatora

    Transfleksyjny

    Interface

    6800, 8080

    Kontroler

    kompatybilny z HD44780

    Czcionki

    Angielskie, Cyrylica

    Obszar Aktywny

    59.62×6.56

    Wymiary zewnętrzne

    80.0×36.0x13.5

    Temp. pracy (°C)

    -20~70

    Temp. przechowywania (°C)

    -30~80

    Specjalne

    brak

    Producent

    Winstar

  • WH1601L-TFH-JT# – Wyświetlacz LCD alfanumeryczny Winstar

    Znaki x Wiersze

    16×1

    Kolor Treści

    Czarny

    Kolor Tła

    Biały

    Kierunek obserwacji

    6:00

    Typ modułu

    COB – kontroler na PCB

    Typ LCD

    FSTN Pozytywowy

    Typ polaryzatora

    Transfleksyjny

    Interface

    6800, 8080

    Kontroler

    kompatybilny z HD44780

    Czcionki

    Angielskie, Japońskie

    Obszar Aktywny

    94.84×9.66

    Wymiary zewnętrzne

    122.0×33.0x13.5

    Temp. pracy (°C)

    -20~70

    Temp. przechowywania (°C)

    -30~80

    Specjalne

    brak

    Producent

    Winstar

  • WH0802A1-TMI-CT# – Wyświetlacz LCD alfanumeryczny Winstar

    Znaki x Wiersze

    8×2

    Kolor Treści

    Biały

    Kolor Tła

    Niebieski

    Kierunek obserwacji

    6:00

    Typ modułu

    COB – kontroler na PCB

    Typ LCD

    STN Negatywowy

    Typ polaryzatora

    Transmisyjny

    Interface

    6800, 8080

    Kontroler

    kompatybilny z HD44780

    Czcionki

    Angielskie, Cyrylica

    Obszar Aktywny

    27.81×11.5

    Wymiary zewnętrzne

    58.0×32.0x13.2

    Temp. pracy (°C)

    -20~70

    Temp. przechowywania (°C)

    -30~80

    Specjalne

    brak

    Producent

    Winstar

Przemysłowy zakres temperatur pracy

Przemysłowy zakres temperatur pracy

Urządzenie jest w stanie pracować stabilnie i bezawaryjnie przez długi czas w szerokim zakresie temperatur, dzięki czemu może być z powodzeniem stosowane np. w transporcie oraz w aplikacjach zewnętrznych.

COG (Chip on glass)

Wyświetlacze z kontrolerem na szkle cechują się mniejszą grubością wszystkich wymiarów zewnętrznych, a dzięki bardziej hermetycznej konstrukcji są bardziej szczelne i odporne na wstrząsy. Dodatkowym atutem jest niższa cena i mniejszy pobór prądu.

Wbudowany generator napięcia

Wyświetlacz ten oprócz napięcia zasilania logiki kontrolera wymaga dodatkowego napięcia do uzyskania odpowiedniego kontrastu. Dzięki wbudowanemu generatorowi nie trzeba tego napięcia podawać z zewnątrz.

Rozdzielczość

128×64

Kolor Treści

Biały

Kolor Tła

Niebieski

Kierunek obserwacji

6:00

Typ LCD

STN Negatywowy

Typ polaryzatora

Transmisyjny

Interface

6800

Kontroler

NT7107, NT7108

Obszar Aktywny

40.92×26.92

Wymiary zewnętrzne

55.0×50.0x10.0

Temp. pracy (°C)

-20~70

Temp. przechowywania (°C)

-30~80

Specjalne

Zasilanie przez 5V

Producent

Winstar
