WG12864D-TFH-TZ
WG12864D-TFH-TZ-2
WG12864D-TFH-TZ
WG12864D-TFH-TZ-2
,

WG12864D-TFH-TZ# – Wyświetlacz LCD graficzny Winstar

Wyświetlacz LCD graficzny typu COB (z kontrolerem na PCB) Winstar WG12864D-TFH-TZ# posiada rozdzielczość 128×64, biały kolor tła i czarną treść. Matryca LCD to pozytywowy FSTN z polaryzatorem typu transfleksyjnego. Wyświetlacz pozwala na wykorzystywanie interfejsu 8-bitowego. Opisywany moduł został wyposażony w kontroler RA6963, generator napięcia oraz układ kompensacji temperaturowej.

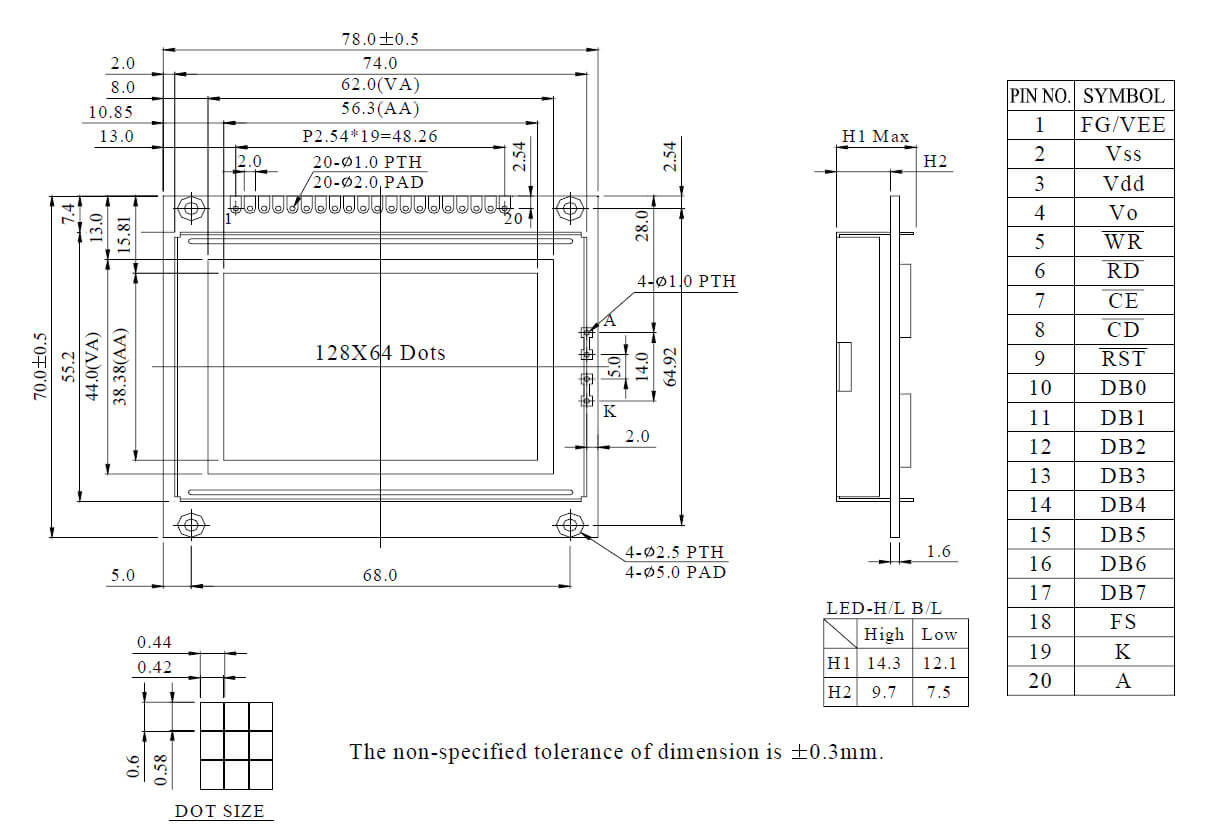

Datasheet
Rozdzielczość128x64
Kolor TreściCzarny
Kolor TłaBiały
Kierunek obserwacji6:00
Typ modułuCOB - kontroler na PCB
Typ LCDFSTN Pozytywowy
Typ polaryzatoraTransfleksyjny
Interface8080
KontrolerRA6963
Obszar Aktywny56.28x38.36
Wymiary zewnętrzne78.0x70.0x14.3
Temp. pracy (°C)-20~70
Temp. przechowywania (°C)-30~80
Specjalneukład kompensacji temperaturowej, Wbudowany generator napięcia
ProducentWinstar

Podobne produkty

  • WH0802A1-TMI-CT# – Wyświetlacz LCD alfanumeryczny Winstar

    Znaki x Wiersze

    8×2

    Kolor Treści

    Biały

    Kolor Tła

    Niebieski

    Kierunek obserwacji

    6:00

    Typ modułu

    COB – kontroler na PCB

    Typ LCD

    STN Negatywowy

    Typ polaryzatora

    Transmisyjny

    Interface

    6800, 8080

    Kontroler

    kompatybilny z HD44780

    Czcionki

    Angielskie, Cyrylica

    Obszar Aktywny

    27.81×11.5

    Wymiary zewnętrzne

    58.0×32.0x13.2

    Temp. pracy (°C)

    -20~70

    Temp. przechowywania (°C)

    -30~80

    Specjalne

    brak

    Producent

    Winstar

  • WH1601L-YYH-JT# – Wyświetlacz LCD alfanumeryczny Winstar

    Znaki x Wiersze

    16×1

    Kolor Treści

    Czarny

    Kolor Tła

    Żółto-zielony

    Kierunek obserwacji

    6:00

    Typ modułu

    COB – kontroler na PCB

    Typ LCD

    STN Pozytywowy

    Typ polaryzatora

    Transfleksyjny

    Interface

    6800, 8080

    Kontroler

    kompatybilny z HD44780

    Czcionki

    Angielskie, Japońskie

    Obszar Aktywny

    94.84×9.66

    Wymiary zewnętrzne

    122.0×33.0x13.5

    Temp. pracy (°C)

    -20~70

    Temp. przechowywania (°C)

    -30~80

    Specjalne

    brak

    Producent

    Winstar

  • WH1602B YYH JT 8

    WH1602B-YYH-JT# – Wyświetlacz LCD alfanumeryczny Winstar

    Znaki x Wiersze

    16×2

    Kolor Treści

    Czarny

    Kolor Tła

    Żółto-zielony

    Kierunek obserwacji

    6:00

    Typ modułu

    COB – kontroler na PCB

    Typ LCD

    STN Pozytywowy

    Typ polaryzatora

    Transfleksyjny

    Interface

    6800, 8080

    Kontroler

    kompatybilny z HD44780

    Czcionki

    Angielskie, Japońskie

    Obszar Aktywny

    56.20×11.5

    Wymiary zewnętrzne

    80.0×36.0x13.2

    Temp. pracy (°C)

    -20~70

    Temp. przechowywania (°C)

    -30~80

    Specjalne

    brak

    Producent

    Winstar

  • WH1602D-TTI-CT# – Wyświetlacz LCD alfanumeryczny Winstar

    Znaki x Wiersze

    16×2

    Kolor Treści

    Biały

    Kolor Tła

    Czarny

    Kierunek obserwacji

    6:00

    Typ modułu

    COB – kontroler na PCB

    Typ LCD

    FSTN Negatywowy

    Typ polaryzatora

    Transmisyjny

    Interface

    6800, 8080

    Kontroler

    kompatybilny z HD44780

    Czcionki

    Angielskie, Cyrylica

    Obszar Aktywny

    56.20×11.5

    Wymiary zewnętrzne

    85.0×30.0x13.5

    Temp. pracy (°C)

    -20~70

    Temp. przechowywania (°C)

    -30~80

    Specjalne

    brak

    Producent

    Winstar

  • WH0802A-TTI-CT# – Wyświetlacz LCD alfanumeryczny Winstar

    Znaki x Wiersze

    8×2

    Kolor Treści

    Biały

    Kolor Tła

    Czarny

    Kierunek obserwacji

    6:00

    Typ modułu

    COB – kontroler na PCB

    Typ LCD

    FSTN Negatywowy

    Typ polaryzatora

    Transmisyjny

    Interface

    6800, 8080

    Kontroler

    kompatybilny z HD44780

    Czcionki

    Angielskie, Cyrylica

    Obszar Aktywny

    27.81×11.5

    Wymiary zewnętrzne

    58.0×32.0x13.2

    Temp. pracy (°C)

    -20~70

    Temp. przechowywania (°C)

    -30~80

    Specjalne

    brak

    Producent

    Winstar

  • WH0802A-YYH-CT#020 – Wyświetlacz LCD alfanumeryczny Winstar

    Znaki x Wiersze

    8×2

    Kolor Treści

    Czarny

    Kolor Tła

    Żółto-zielony

    Kierunek obserwacji

    6:00

    Typ modułu

    COB – kontroler na PCB

    Typ LCD

    STN Pozytywowy

    Typ polaryzatora

    Transfleksyjny

    Interface

    6800, 8080

    Kontroler

    kompatybilny z HD44780

    Czcionki

    Angielskie, Cyrylica

    Obszar Aktywny

    27.81×11.5

    Wymiary zewnętrzne

    58.0×32.0x13.2

    Temp. pracy (°C)

    -20~70

    Temp. przechowywania (°C)

    -30~80

    Specjalne

    brak

    Producent

    Winstar

Przemysłowy zakres temperatur pracy

Przemysłowy zakres temperatur pracy

Urządzenie jest w stanie pracować stabilnie i bezawaryjnie przez długi czas w szerokim zakresie temperatur, dzięki czemu może być z powodzeniem stosowane np. w transporcie oraz w aplikacjach zewnętrznych.

COG (Chip on glass)

Wyświetlacze z kontrolerem na szkle cechują się mniejszą grubością wszystkich wymiarów zewnętrznych, a dzięki bardziej hermetycznej konstrukcji są bardziej szczelne i odporne na wstrząsy. Dodatkowym atutem jest niższa cena i mniejszy pobór prądu.

Wbudowany generator napięcia

Wyświetlacz ten oprócz napięcia zasilania logiki kontrolera wymaga dodatkowego napięcia do uzyskania odpowiedniego kontrastu. Dzięki wbudowanemu generatorowi nie trzeba tego napięcia podawać z zewnątrz.

Rozdzielczość

128×64

Kolor Treści

Czarny

Kolor Tła

Biały

Kierunek obserwacji

6:00

Typ modułu

COB – kontroler na PCB

Typ LCD

FSTN Pozytywowy

Typ polaryzatora

Transfleksyjny

Interface

8080

Kontroler

RA6963

Obszar Aktywny

56.28×38.36

Wymiary zewnętrzne

78.0×70.0x14.3

Temp. pracy (°C)

-20~70

Temp. przechowywania (°C)

-30~80

Specjalne

układ kompensacji temperaturowej, Wbudowany generator napięcia

Producent

Winstar
