WG12864AB-TMI-V#N – Wyświetlacz LCD graficzny Winstar

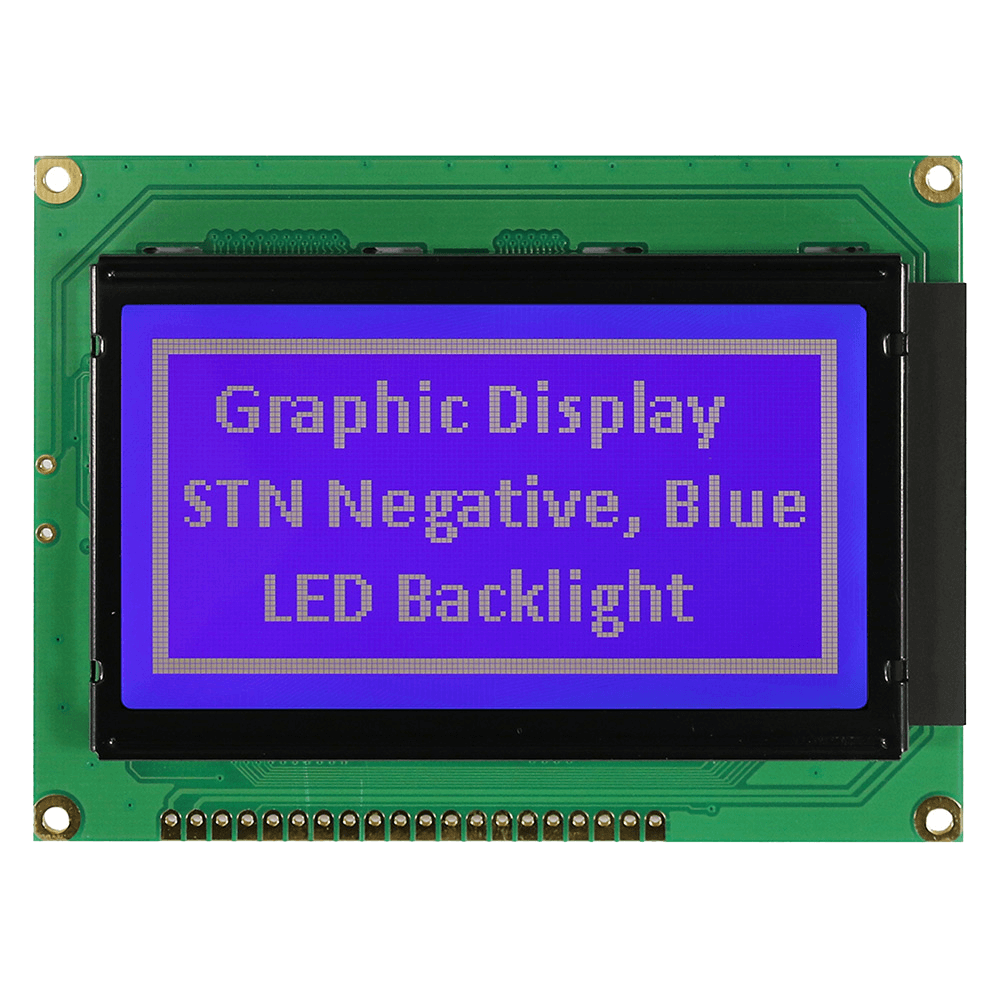

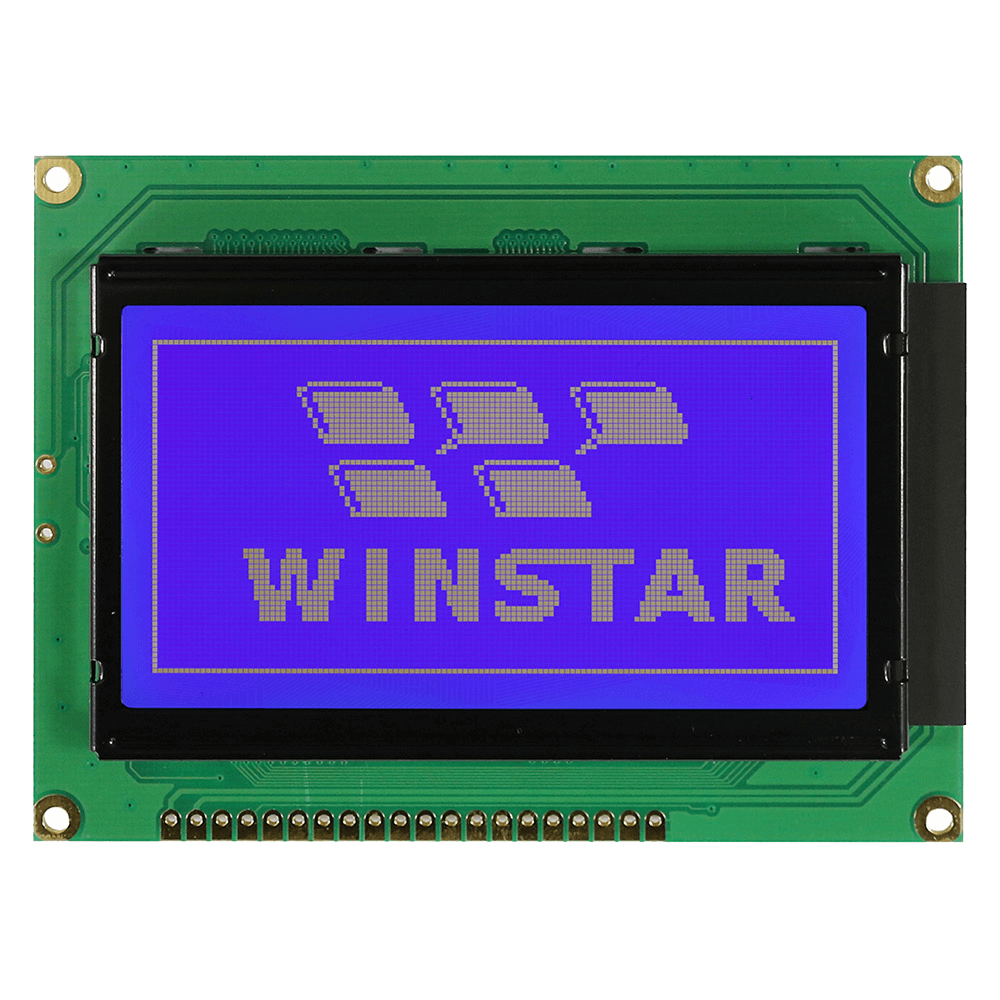

Wyświetlacz LCD graficzny typu COB (z kontrolerem na PCB) Winstar WG12864AB-TMI-V#N posiada rozdzielczość 128×64, niebieski kolor tła i białą treść. Matryca LCD to negatywowy STN z polaryzatorem typu transmisyjnego. Wyświetlacz pozwala na wykorzystywanie interfejsu 6800. Opisywany moduł został wyposażony w kontroler NT7107/NT7108 oraz układ kompensacji temperaturowej. Zasilanie przez -3.3V.

Datasheet

Rozdzielczość	128x64
Kolor Treści	Biały
Kolor Tła	Niebieski
Kierunek obserwacji	6:00
Typ LCD	STN Negatywowy
Typ polaryzatora	Transmisyjny
Interface	6800
Kontroler	NT7107, NT7108
Obszar Aktywny	66.52×33.24

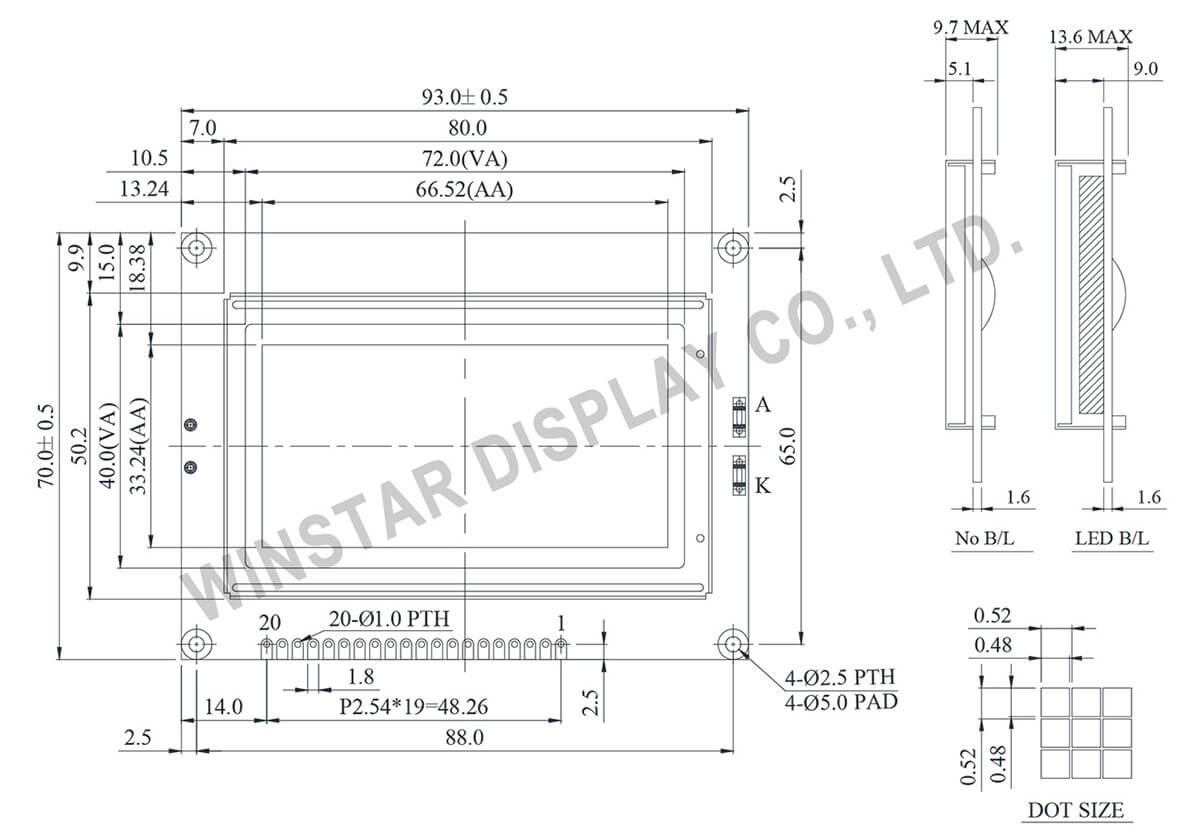

Wymiary zewnętrzne	93.0×70.0x13.6
Temp. pracy (°C)	-20~70
Temp. przechowywania (°C)	-30~80
Specjalne	układ kompensacji temperaturowej, Zasilanie przez 3.3V
Producent	Winstar
