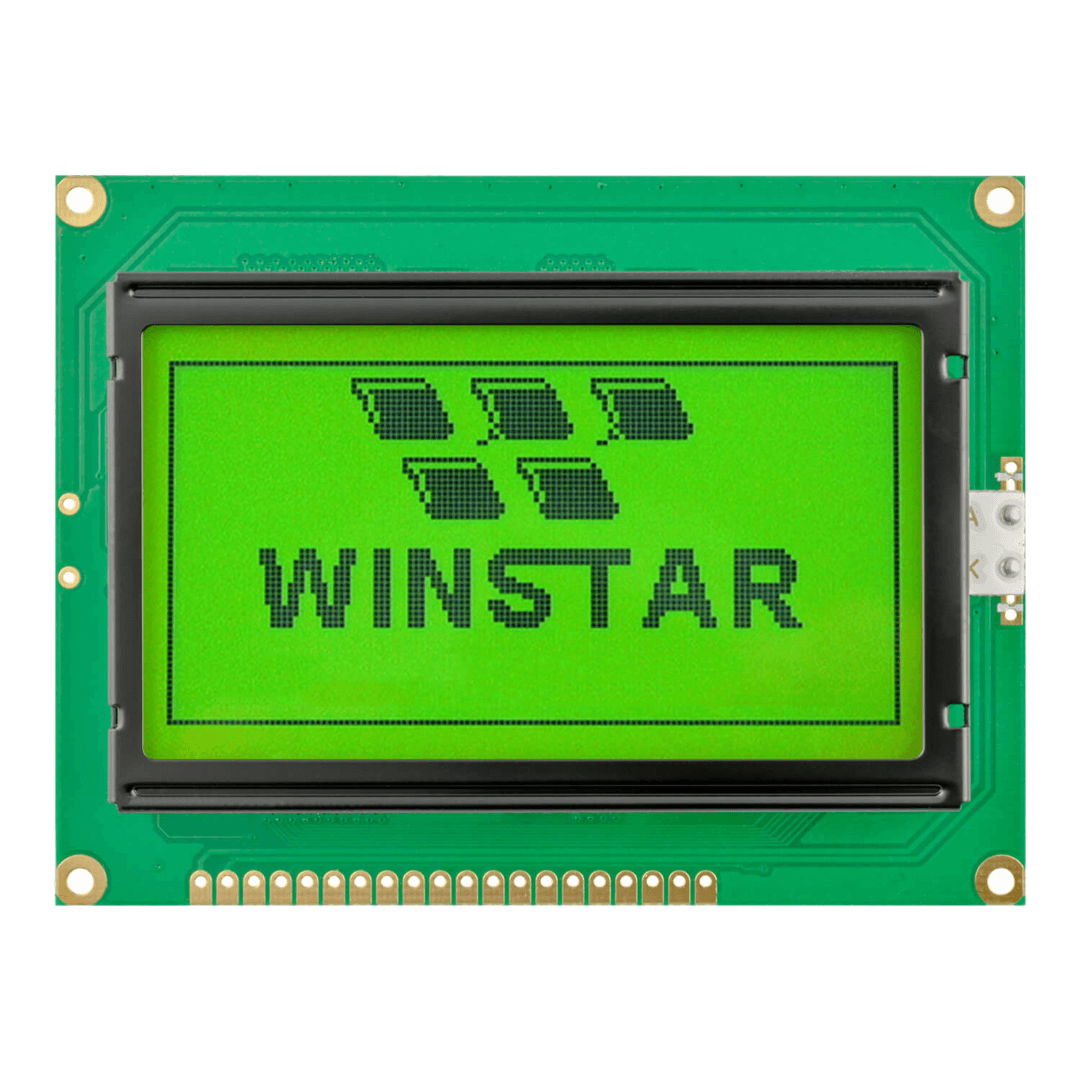

WG12864A-YYH-T#N – Wyświetlacz LCD graficzny Winstar

Wyświetlacz LCD graficzny typu COB (z kontrolerem na PCB) Winstar WG12864A-YYH-T#N posiada rozdzielczość 128×64, żółtozielony kolor tła i czarną treść. Matryca LCD to pozytywowy STN z polaryzatorem typu transfleksyjnego. Wyświetlacz pozwala na wykorzystywanie interfejsu 8-bitowego. Opisywany moduł został wyposażony w kontroler NT7107/NT7108, generator napięcia oraz układ kompensacji temperaturowej.

Datasheet
Rozdzielczość128x64
Kolor TreściCzarny
Kolor TłaŻółto-zielony
Kierunek obserwacji6:00
Typ modułuCOB - kontroler na PCB
Typ LCDSTN Pozytywowy
Typ polaryzatoraTransfleksyjny
Interface8080
KontrolerNT7107/NT7108

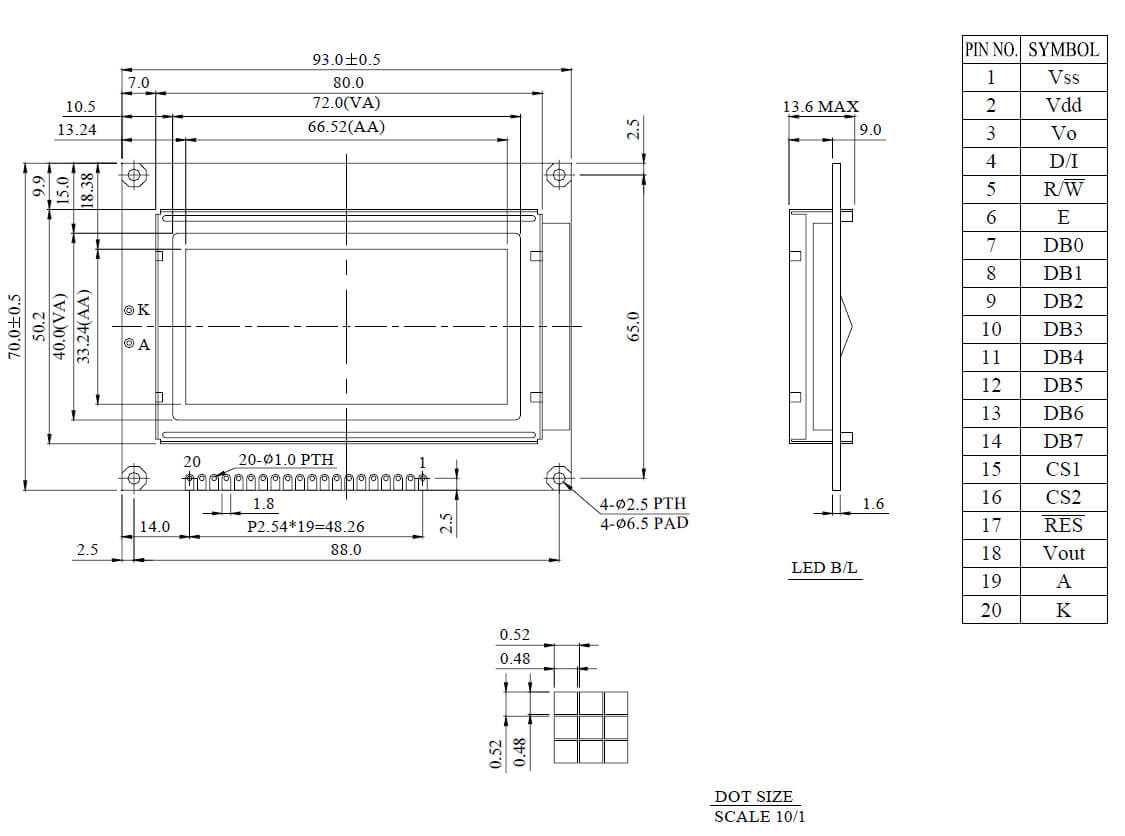

Obszar Aktywny66.52x33.24
Wymiary zewnętrzne93.0x70.0x13.6
Temp. pracy (°C)-20~70
Temp. przechowywania (°C)-30~80
Specjalneukład kompensacji temperaturowej, Wbudowany generator napięcia
ProducentWinstar
