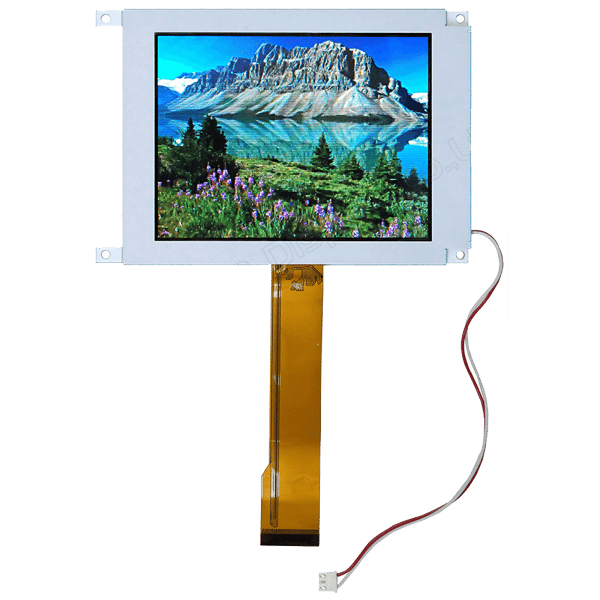

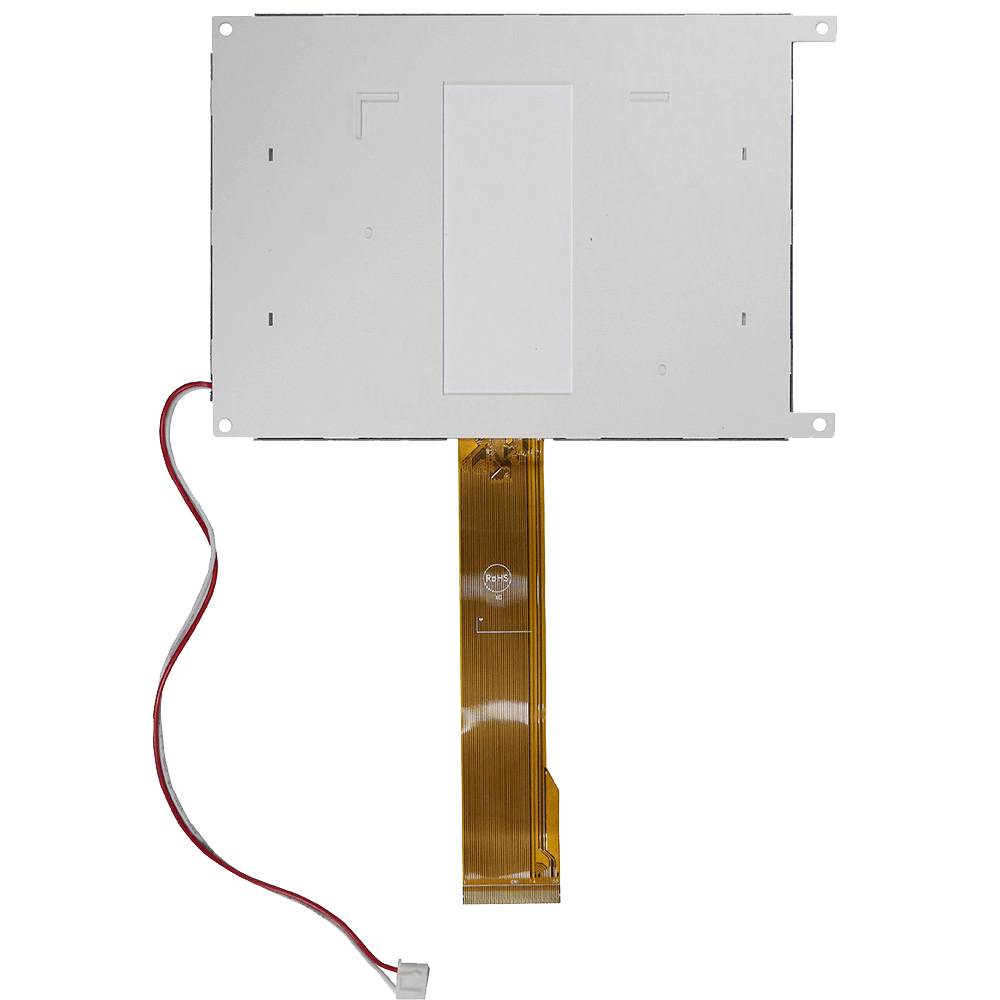

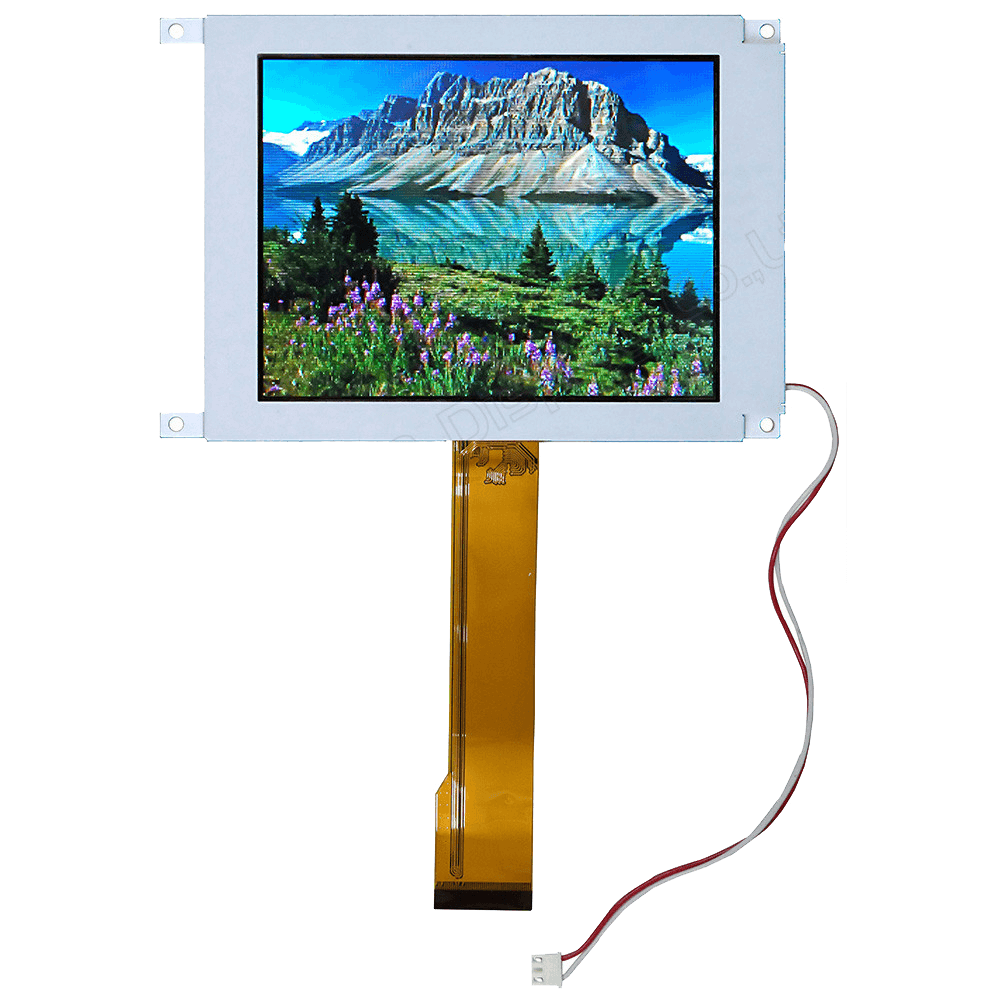

WF57BTIACDNN0# – Wyświetlacz LCD-TFT Winstar – EOL

5.7-calowy wyświetlacz LCD-TFT firmy Winstar WF57BTIACDNN0# posiada rozdzielczość 320×240 (orientacja pozioma), bez kontrolera, interfejs RGB oraz SPI. Moduł został wyposażony w podświetlenie Edge LED, ramkę montażową. Wyświetlacz charakteryzuje się jasnością na poziomie 500 cd/m², statycznym kontrastem rzędu 250:1 i możliwością pracy w przemysłowym zakresie temperatur (-20~70°C).

Datasheet

Rozmiar - przekątna (cale)	5.7
Rozdzielczość	320x240
Proporcje	4:3
Jasność (cd/m²)	500
Kontrast	250
Kierunek obserwacji	12:00
Orientacja	Pozioma
Interface	RGB, SPI
Kontroler	brak
Ramka montażowa	tak
Panel dotykowy	brak
Obszar aktywny	115.2x86.4
Wymiary zewnętrzne	160.0x109.0x8.3
Temp. pracy (°C)	-30~80
Specjalne	brak
Producent	Winstar
