LCD vs. OLED vs. EPD – jaką technologię wyświetlania wybrać do HMI w automatyce przemysłowej?

Wyświetlacz coraz częściej pełni funkcję jednego z kluczowych elementów aplikacji HMI. To za jego pomocą użytkownik odczytuje dane, kontroluje stan urządzenia, reaguje na alarmy i podejmuje decyzje dotyczące pracy maszyny, systemu lub procesu. Dlatego wybór technologii wyświetlania nie powinien ograniczać się wyłącznie do przekątnej ekranu czy rozdzielczości. Równie ważne są warunki oświetleniowe, zakres prezentowanych informacji, sposób obsługi, pobór energii, trwałość oraz wymagania związane z integracją modułu z urządzeniem. W artykule omawiamy najważniejsze technologie wyświetlania stosowane w aplikacjach HMI z obszaru automatyki przemysłowej i podpowiadamy, kiedy postawić na LCD, kiedy wybrać OLED, a kiedy przewagę daje EPD.

W aplikacjach HMI stosuje się różne technologie wyświetlania, a ich dobór powinien wynikać z charakteru urządzenia, środowiska pracy oraz rodzaju prezentowanych danych. W tym artykule skupiamy się przede wszystkim na zastosowaniach z obszaru automatyki przemysłowej – między innymi w urządzeniach pomiarowych, lokalnych panelach sterowania i systemach kontroli procesów.

Technologię LCD omawiamy w dwóch wariantach: jako monochromatyczne wyświetlacze LCD, stosowane głównie w prostszych interfejsach przemysłowych do prezentacji statusów, wartości pomiarowych i komunikatów, oraz jako kolorowe LCD-TFT, które doskonale sprawdzają się w rozbudowanych panelach operatorskich maszyn i linii produkcyjnych. Osobno przyglądamy się wyświetlaczom OLED – kompaktowym, kontrastowym i idealnie dostosowanym do urządzeń wymagających szybkiego odczytu kluczowych informacji. Omawiamy także wyświetlacze EPD, czyli e-papier, które warto rozważyć tam, gdzie treści zmieniają się rzadko, a istotne znaczenie ma niski pobór energii.

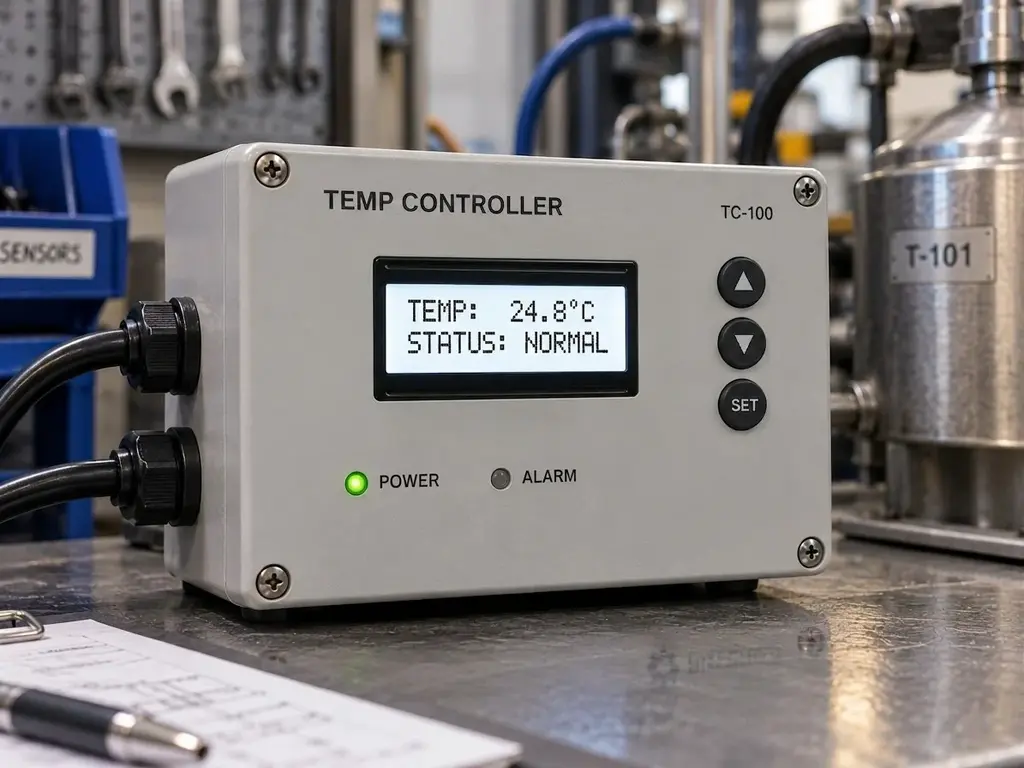

Monochromatyczne wyświetlacze LCD w aplikacjach HMI

Monochromatyczne wyświetlacze LCD są stosowane w aplikacjach HMI od wielu lat i wciąż pozostają praktycznym wyborem w wielu urządzeniach. Sprawdzają się przede wszystkim tam, gdzie interfejs ma prezentować podstawowe dane: wartości pomiarowe, statusy, alarmy, tryby pracy, krótkie komunikaty serwisowe lub proste symbole.

Tego typu wyświetlacze można znaleźć m.in. w:

• panelach operatorskich urządzeń przemysłowych – do prezentowania parametrów pracy, statusów, alarmów, trybów działania i prostych komunikatów serwisowych;
• sterownikach i regulatorach przemysłowych – np. temperatury, wilgotności, ciśnienia, prędkości, przepływu lub poziomu cieczy;
• urządzeniach pomiarowych i kontrolnych – takich jak mierniki, liczniki, rejestratory danych, analizatory parametrów pracy czy moduły diagnostyczne;
• systemach sterowania maszynami i liniami produkcyjnymi – do wyświetlania podstawowych statusów, wartości nastaw, komunikatów alarmowych i informacji eksploatacyjnych;
• urządzeniach pomocniczych automatyki – np. zasilaczach, przekaźnikach programowalnych, modułach I/O, falownikach lub prostych terminalach serwisowych.

Kiedy warto wybrać monochromatyczny LCD?

Monochromatyczny LCD będzie dobrym wyborem wtedy, gdy aplikacja wymaga prostego, trwałego i ekonomicznego sposobu prezentowania podstawowych informacji. To rozwiązanie dopasowane do klasycznych aplikacji przemysłowych, w których liczą się niezawodność, niskie wymagania sprzętowe, łatwa integracja z elektroniką urządzenia oraz przewidywalna praca w długim cyklu życia produktu.

W przypadku monochromatycznych wyświetlaczy LCD znaczenie mają nie tylko rozmiar modułu, liczba rzędów i kolumn/rozdzielczość czy kolor tła oraz treści, ale także dodatkowe parametry wpływające na czytelność, sposób montażu i integrację z urządzeniem. Najważniejsze z nich opisujemy poniżej.

Warianty znakowe i graficzne

Monochromatyczne wyświetlacze LCD są dostępne w wariantach znakowych i graficznych. Różnią się sposobem prezentowania informacji na ekranie.

Wyświetlacze znakowe, określane też jako alfanumeryczne, prezentują treść w postaci gotowych znaków – liter, cyfr i podstawowych symboli. Sprawdzają się tam, gdzie interfejs ma pokazywać proste komunikaty, wartości liczbowe, statusy pracy lub krótkie opisy funkcji urządzenia.

Wyświetlacze graficzne pozwalają na swobodniejsze rozmieszczenie treści na ekranie. Mogą prezentować nie tylko tekst, ale także ikony, symbole, proste wykresy, schematy lub elementy graficzne, dzięki czemu lepiej sprawdzają się w aplikacjach wymagających bardziej elastycznego układu informacji.

Kierunek obserwacji

Monochromatyczne wyświetlacze LCM mają zwykle ograniczone kąty widzenia, dlatego przy ich doborze należy uwzględnić kierunek obserwacji. Najczęściej spotyka się warianty określane jako 6:00 lub 12:00, dobierane zgodnie z pozycją ekranu względem użytkownika. Wariant 6:00 stosuje się wtedy, gdy ekran znajduje się powyżej linii wzroku i jest odczytywany „od dołu”, natomiast wariant 12:00 – gdy ekran znajduje się poniżej linii wzroku i jest odczytywany „od góry”.

Konstrukcja optyczna modułu

W przypadku monochromatycznych wyświetlaczy LCD istotne znaczenie ma konstrukcja optyczna modułu, ponieważ wpływa ona na sposób wykorzystania światła i czytelność treści w określonych warunkach pracy. Najczęściej wyróżnia się trzy rozwiązania:

• wyświetlacze refleksyjne – wykorzystują warstwę odbijającą umieszczoną za ciekłymi kryształami; światło wpada do modułu od frontu, przechodzi przez warstwy wyświetlacza, odbija się od reflektora i wraca do użytkownika, tworząc widoczny obraz;
• wyświetlacze transmisyjne – przepuszczają światło generowane przez podświetlenie umieszczone za matrycą LCD; ciekłe kryształy modulują to światło, dzięki czemu na ekranie powstają znaki, symbole lub grafika;
• wyświetlacze transfleksyjne – łączą element odbijający i przepuszczający światło, dlatego mogą korzystać zarówno ze światła przechodzącego przez moduł z podświetlenia, jak i ze światła odbitego od warstwy refleksyjnej.

Dobór konstrukcji optycznej powinien wynikać z warunków pracy urządzenia. Jeśli ekran będzie pracować w dobrze oświetlonej hali produkcyjnej, optymalnym wyborem może być wariant transfleksyjny – wykorzystuje światło otoczenia do poprawy czytelności, a jednocześnie może korzystać z podświetlenia, gdy poziom oświetlenia spada.

Konstrukcja modułu

Monochromatyczne LCM mogą występować m.in. w konstrukcjach COB i COG, które różnią się sposobem integracji układu sterującego z modułem wyświetlacza:

• COB, czyli Chip-on-Board – kontroler jest montowany na płytce PCB modułu;
• COG, czyli Chip-on-Glass – kontroler jest montowany bezpośrednio na szkle wyświetlacza, co pozwala ograniczyć liczbę elementów pośrednich i uzyskać bardziej kompaktową konstrukcję.

Dobór konstrukcji modułu powinien wynikać z wymagań projektowych urządzenia. W wielu klasycznych aplikacjach HMI naturalnym wyborem pozostaje wariant COB – sprawdzony, dostępny i prosty w integracji. Wariant COG warto rozważyć jako osobny przypadek, szczególnie wtedy, gdy projekt wymaga kompaktowej konstrukcji ze względu na ograniczoną przestrzeń montażową.

Interfejs komunikacyjny

W monochromatycznych wyświetlaczach LCD często stosuje się proste interfejsy równoległe lub szeregowe, np. SPI albo I²C. Dobrze odpowiadają one charakterowi tych modułów, służących głównie do prezentowania podstawowych danych, takich jak statusy pracy, alarmy, wartości pomiarowe czy komunikaty serwisowe. Ponieważ takie treści nie wymagają dużej przepustowości ani zaawansowanego sterowania grafiką, proste interfejsy pozwalają ograniczyć złożoność projektu, ułatwiają integrację z mikrokontrolerem i wspierają stabilną, przewidywalną pracę urządzenia w aplikacjach przemysłowych.

Wyświetlacze LCD-TFT w aplikacjach HMI

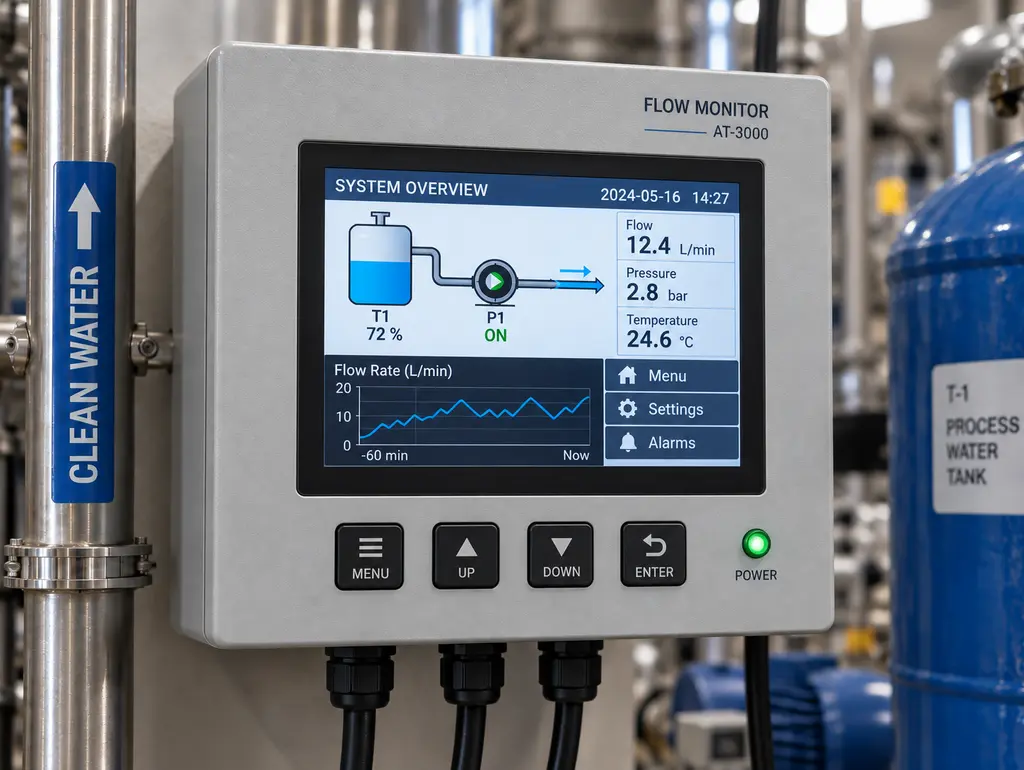

Wyświetlacze LCD-TFT są jednym z najczęściej wybieranych rozwiązań w nowoczesnych aplikacjach HMI. Wynika to z ich uniwersalności: są dostępne w szerokiej gamie rozmiarów, zapewniają czytelną prezentację treści, oferują różne poziomy jasności, wiele wariantów interfejsów oraz możliwość integracji z panelem dotykowym czy szkłem ochronnym.

Technologia LCD-TFT sprawdza się szczególnie w aplikacjach, w których ekran służy do prezentowania złożonych informacji – wykresów, receptur, alarmów, schematów procesowych, danych produkcyjnych, ikon, menu oraz elementów sterujących. Dzięki temu dobrze odpowiada na potrzeby nowoczesnych urządzeń przemysłowych, w których HMI jest głównym punktem komunikacji między operatorem a maszyną.

Przykładowe aplikacje HMI z wyświetlaczami LCD-TFT

W automatyce przemysłowej wyświetlacze LCD-TFT sprawdzają się szczególnie tam, gdzie konieczna jest czytelna prezentacja wielu danych, parametrów i komunikatów. Znajdują zastosowanie m.in. w:

• panelach operatorskich maszyn i linii produkcyjnych – do lokalnej obsługi urządzeń, konfiguracji parametrów, wyboru trybów działania oraz prezentacji alarmów, receptur i danych procesowych;
• systemach automatyki przemysłowej, w tym SCADA – do monitorowania procesów, instalacji lub całych obszarów produkcyjnych, analizy danych, wizualizacji trendów, schematów technologicznych i raportów;
• panelach sterowania – do obsługi stanowisk testowych, urządzeń pomocniczych, modułów serwisowych lub lokalnych punktów kontroli;
• urządzeniach pomiarowych, kontrolnych i diagnostycznych – do prezentacji wyników, wykresów, nastaw, alertów oraz danych serwisowych.

Na co zwrócić uwagę, rozważając wybór wyświetlacza LCD-TFT do przemysłowej aplikacji HMI? Znaczenie mają nie tylko przekątna ekranu i rozdzielczość, ale także jasność, kontrast, kąty obserwacji, interfejs komunikacyjny czy żywotność podświetlenia. Poniżej omawiamy najważniejsze parametry, które warto przeanalizować przed wyborem konkretnego modelu LCD-TFT.

Rozmiar ekranu

W aplikacjach HMI często stosuje się wyświetlacze LCD-TFT o przekątnych 7″, 10,1″, 12,1″ lub 15,6″. Mniejsze ekrany dobrze sprawdzają się w kompaktowych urządzeniach, w których przestrzeń montażowa jest ograniczona, a ekran ma prezentować przede wszystkim podstawowe parametry, statusy i komunikaty. Większe wyświetlacze pozwalają natomiast czytelnie pokazać bardziej złożone dane – kilka widoków jednocześnie, wykresy, receptury, alarmy lub schematy procesowe.

Przy wyborze rozmiaru nie należy kierować się wyłącznie przekątną. Znaczenie mają także obszar aktywny, wymiary zewnętrzne modułu oraz sposób montażu w obudowie. To szczególnie ważne w projektach, w których wyświetlacz jest integrowany z panelem dotykowym, szkłem ochronnym, ramką lub dodatkowymi elementami mechanicznymi.

Parametry optyczne

W przypadku wyświetlaczy LCD-TFT istotne znaczenie mają parametry optyczne, ponieważ bezpośrednio wpływają na czytelność prezentowanych treści, a co za tym idzie komfort pracy operatora. Przy doborze modułu warto zwrócić uwagę przede wszystkim na rozdzielczość, jasność, kontrast oraz kąty obserwacji.

Rozdzielczość

Rozdzielczość powinna odpowiadać ilości i charakterowi informacji prezentowanych na ekranie. W prostszych aplikacjach wystarczające mogą być niższe rozdzielczości, np. 800×480 px dla wyświetlaczy 7″ lub 1024×600 px dla ekranów 10,1″. W rozbudowanych panelach operatorskich warto rozważyć wyświetlacze o wyższej rozdzielczości, np. 1024×768 px, 1280×800 px albo 1920×1080 px, które umożliwiają czytelne prezentowanie tekstu, ikon, wykresów, alarmów i elementów sterujących.

Jasność i kontrast

Jasność wyświetlacza należy dobrać do środowiska pracy urządzenia, np. warunków oświetleniowych panujących w hali produkcyjnej. Ekran może pracować przy intensywnym oświetleniu sztucznym, w pobliżu okien, świetlików lub stanowisk doświetlanych punktowo, dlatego standardowa jasność nie zawsze zapewni komfortowy odczyt danych. W wielu aplikacjach przemysłowych warto rozważyć wyświetlacze o jasności na poziomie około 1000 cd/m² lub więcej. Sama jasność nie wystarczy jednak, jeśli obraz nie ma odpowiedniego kontrastu. To kontrast decyduje o tym, jak wyraźnie odcinają się od siebie jasne i ciemne elementy interfejsu, a więc jak łatwo operator może odczytać np. dane. W praktyce dobrze odpowiednio kontrast poprawia czytelność ekranu bez konieczności nadmiernego podnoszenia jasności podświetlenia, co ma znaczenie także dla poboru energii i żywotności modułu.

Kąty obserwacji

Dla komfortu operatora znaczenie mają również szerokie kąty obserwacji. W aplikacjach HMI użytkownik nie zawsze patrzy na ekran idealnie na wprost – dane mogą być odczytywane z boku, z góry lub z dołu. Dlatego w wielu projektach przemysłowych warto wybierać wyświetlacze zapewniające stabilną czytelność obrazu z różnych kierunków obserwacji, np. matryce IPS lub rozwiązania o kątach widzenia zbliżonych do pełnych, czyli 89°/89°/89°/89°.

Interfejs komunikacyjny

W wyświetlaczach LCD-TFT stosowanych w aplikacjach HMI stosowane są różne interfejsy sygnałowe, m.in. RGB, SPI, MCU, LVDS, MIPI DSI, eDP czy HDMI. Ich dobór powinien wynikać z architektury całego urządzenia – typu procesora lub mikrokontrolera, wymaganej rozdzielczości, przepustowości transmisji, długości połączeń, dostępności złączy oraz odporności na zakłócenia.

W prostszych systemach można stosować interfejsy dopasowane do mikrokontrolerów i niższych rozdzielczości, np. SPI, MCU lub RGB. W rozbudowanych aplikacjach, np. z komputerem przemysłowym, modułem SoM lub procesorem aplikacyjnym, częściej wykorzystuje się interfejsy o większej przepustowości, takie jak LVDS, MIPI DSI, eDP lub HDMI. Umożliwiają one obsługę wyższych rozdzielczości, większej ilości danych oraz bardziej złożonych interfejsów graficznych.

W aplikacjach przemysłowych znaczenie ma nie tylko sama zgodność sygnałowa, ale także stabilność komunikacji. Dlatego przy wyborze interfejsu warto uwzględnić długość przewodów, sposób prowadzenia sygnałów, odporność na zakłócenia elektromagnetyczne oraz dostępność danego rozwiązania w całym cyklu życia produktu.

Dowiedz się więcej o interfejsach komunikacyjnych z naszych przewodników:

• Przegląd popularnych interfejsów do transmisji obrazów – cz. 1,
• Przegląd popularnych Interfajsów do transmisji obrazów – cz. 2.

Żywotność podświetlenia

W wyświetlaczach LCD-TFT jednym z kluczowych parametrów eksploatacyjnych jest żywotność podświetlenia LED. To szczególnie ważne w aplikacjach przemysłowych, w których urządzenie może pracować także trybie ciągłym.

Przy doborze LCD-TFT do aplikacji HMI należy uwzględnić przewidywany czas pracy urządzenia, tryb eksploatacji, deklarowaną żywotność podświetlenia oraz oczekiwany poziom jasności po dłuższym czasie użytkowania. Znaczenie ma również dostępność modułu w całym cyklu życia produktu, zwłaszcza w projektach przemysłowych, które mają być utrzymywane i serwisowane przez wiele lat.

W projektach przemysłowych żywotność podświetlenia ma bezpośredni wpływ na niezawodność i koszty utrzymania urządzenia. Dlatego dobór wyświetlacza nie powinien ograniczać się wyłącznie do parametrów obrazu na starcie projektu, ale powinien uwzględniać także stabilność działania w dłuższej perspektywie.

Wyświetlacze LCD-TFT od Unisystemu – Unisystem Lite, Unisystem Core i Unisystem Pro

W oparciu o dekady doświadczeń zdobywanych w projektach z obszaru technologii wizualizacji informacji opracowaliśmy własne linie wyświetlaczy LCD-TFT. Powstały one jako odpowiedź na potrzeby obserwowane w aplikacjach przemysłowych, w tym w systemach HMI.

Portfolio wyświetlaczy LCD-TFT od Unisystemu obejmuje trzy linie produktowe zaprojektowane z myślą o różnych warunkach pracy i wymaganiach aplikacyjnych:

• Unisystem Lite – moduły do urządzeń pracujących we wnętrzach, w stabilnych warunkach,
• Unisystem Core – przemysłowy standard przeznaczony do intensywnej eksploatacji,
• Unisystem Pro – moduły do urządzeń pracujących na zewnątrz, także w wymagających warunkach.

Podział na linie Lite, Core i Pro ułatwia dopasowanie parametrów wyświetlacza do rzeczywistych wymagań danej aplikacji HMI – bez niepotrzebnego zawyżania specyfikacji i kosztu rozwiązania, a jednocześnie bez kompromisów tam, gdzie aplikacja wymaga wyższych parametrów technicznych.

Chcesz dowiedzieć się więcej o rozwoju portfolio produktów własnych Unisystemu? Przeczytaj wywiad: Nowe produkty własne Unisystemu. Przemysłowe wyświetlacze LCD-TFT w trzech wariantach.

Wyświetlacze OLED w aplikacjach HMI

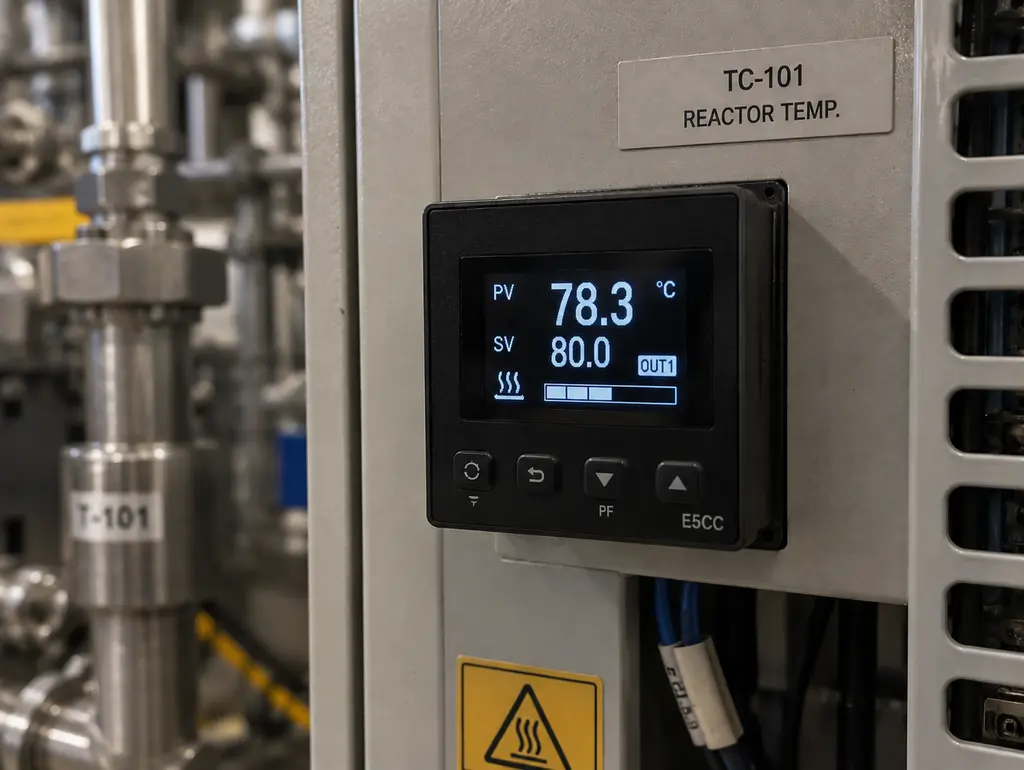

W aplikacjach HMI wyświetlacze OLED warto rozpatrywać przede wszystkim jako rozwiązania kompaktowe – najczęściej niewielkich rozmiarów, stosowane tam, gdzie ekran ma prezentować kluczowe informacje w bardzo czytelnej, kontrastowej formie. Sprawdzają się w urządzeniach, w których interfejs nie musi być rozbudowany, ale powinien natychmiast zwracać uwagę operatora na status, alarm, wartość pomiarową lub komunikat serwisowy.

OLED, czyli Organic Light Emitting Diode, to technologia samoemisyjna. Oznacza to, że piksele emitują światło samodzielnie, bez konieczności stosowania osobnego podświetlenia. Dzięki temu wyświetlacze OLED zapewniają głęboką czerń, żywe kolory, wysoki kontrast, a tym samym bardzo dobrą czytelność nawet przy niewielkich rozmiarach ekranu. To szczególnie ważne w kompaktowych urządzeniach przemysłowych, w których użytkownik powinien mieć szybki dostęp do najważniejszych danych.

W obszarze automatyki przemysłowej wyświetlacze OLED mogą być stosowane m.in. w:

• kompaktowych panelach sterujących – do prezentacji statusów pracy, alarmów, trybów działania i krótkich komunikatów;
• sterownikach i regulatorach – np. temperatury, ciśnienia, wilgotności, przepływu, prędkości lub poziomu cieczy;
• urządzeniach pomiarowych i testowych – takich jak mierniki, analizatory, rejestratory danych, kalibratory czy testery;
• modułach informacyjnych, diagnostycznych i serwisowych – do wyświetlania kodów błędów, parametrów kontrolnych, komunikatów eksploatacyjnych lub podstawowych danych serwisowych;
• urządzeniach przenośnych i pomocniczych – wszędzie tam, gdzie liczy się kompaktowy ekran, czytelność i szybki dostęp do najważniejszych informacji.

Kiedy wybrać OLED?

OLED będzie dobrym wyborem wtedy, gdy aplikacja wymaga niewielkiego, czytelnego ekranu o wysokim kontraście. W praktyce sprawdzi się szczególnie w urządzeniach, które prezentują ograniczony zakres danych, ale wymagają ich szybkiego i jednoznacznego odczytu. Może to być status pracy, alarm, wartość pomiarowa, tryb urządzenia, kod błędu albo krótki komunikat dla operatora.

Technologia OLED dobrze nadaje się również do interfejsów opartych na ciemnym tle, w których aktywne elementy świecą punktowo. Taki sposób prezentacji pozwala uzyskać doskonałą czytelność treści, a jednocześnie może sprzyjać ograniczeniu poboru energii, ponieważ energia zużywana jest głównie przez aktywne piksele.

W przypadku wyświetlaczy OLED znaczenie mają nie tylko rozmiar modułu, wersja monochromatyczna lub kolorowa oraz sposób prezentacji treści, ale także dodatkowe parametry wpływające na czytelność, integrację i długoterminową pracę urządzenia. Najważniejsze z nich opisujemy poniżej.

Warianty prezentacji treści

Wyświetlacze OLED mogą występować w wersjach znakowych i graficznych, a także monochromatycznych i kolorowych. Warianty znakowe sprawdzają się w prostych interfejsach, w których ekran prezentuje przede wszystkim cyfry, litery i krótkie komunikaty. Warianty graficzne pozwalają na bardziej swobodne rozmieszczenie treści – mogą pokazywać ikony, symbole, proste wykresy, paski postępu lub komunikaty w bardziej elastycznym układzie.

OLED-y są dostępne w wersjach monochromatycznych i kolorowych. Wyświetlacze monochromatyczne prezentują treść w jednym kolorze, najczęściej na czarnym tle. Najlepiej sprawdzają się w aplikacjach, w których na ekranie prezentowane są podstawowe informacje np. wartości pomiarowe, a kolor nie jest potrzebny do rozróżniania typów danych. Wyświetlacze kolorowe pozwalają natomiast prezentować treści w wielu barwach. Warto rozważyć je wtedy, gdy kolor pełni funkcję informacyjną, np. pomaga odróżnić tryb normalnej pracy od ostrzeżenia, alarmu, błędu lub stanu wymagającego reakcji operatora. W takich aplikacjach kolor nie jest wyłącznie elementem wizualnym, ale może wspierać intuicyjność całego interfejsu.

Kontrast

Największą przewagą OLED-ów jest w zasadzie nieskończony kontrast. Ponieważ piksele emitują światło samodzielnie, czarne obszary ekranu mogą pozostać rzeczywiście wygaszone, a aktywne elementy interfejsu są wyraźnie odseparowane od tła. Dzięki temu prezentowane treści są doskonale czytelne nawet na niewielkim ekranie.

Kąty obserwacji

Wyświetlacze OLED zapewniają również szerokie, praktycznie nieograniczone kąty obserwacji. Ma to znaczenie w urządzeniach, które nie zawsze są odczytywane idealnie na wprost – np. w kompaktowych panelach, aparaturze przenośnej lub modułach montowanych pod różnymi kątami. Dzięki temu treści pozostają czytelne niezależnie od pozycji użytkownika, także wtedy, gdy operator patrzy na ekran z boku, z góry albo z dołu.

Interfejsy

W modułach OLED często stosuje się interfejsy SPI, I²C lub interfejsy równoległe. Odpowiadają one charakterowi tych wyświetlaczy, ponieważ niewielkie ekrany OLED zwykle nie wymagają dużej przepustowości ani rozbudowanego toru graficznego. Ułatwia to integrację z mikrokontrolerem i pozwala projektować kompaktowe urządzenia embedded bez nadmiernego komplikowania architektury systemu.

Wyświetlacze EPD – czy można je stosować w aplikacjach HMI?

Wyświetlacze EPD, czyli e-papier, nie są najpowszechniejszym wyborem w aplikacjach HMI, ale w określonych scenariuszach mogą być wartościowym rozwiązaniem. Szczególnie dobrze sprawdzają się tam, gdzie treści nie zmieniają się dynamicznie, a kluczowe znaczenie mają energooszczędność, czytelność w świetle otoczenia i możliwość utrzymania obrazu bez stałego poboru energii.

Technologia EPD opiera się na innej zasadzie działania niż rozwiązania LCD czy OLED. W uproszczeniu obraz powstaje dzięki przemieszczaniu cząsteczek pigmentu w mikrokapsułkach pod wpływem pola elektrycznego. Po wyświetleniu treści ekran nie potrzebuje stałego zasilania, aby ją utrzymać – energia jest pobierana głównie w momencie odświeżania obrazu. Dlatego e-papier dobrze sprawdza się w aplikacjach, w których dane zmieniają się okresowo, a ekran przez większość czasu ma po prostu pozostawać czytelny.

W obszarze automatyki przemysłowej wyświetlacze EPD można rozważyć m.in. w:

• panelach statusowych urządzeń przemysłowych – do prezentowania stanu maszyny, numeru procesu, komunikatów serwisowych lub informacji eksploatacyjnych;
• oznaczeniach stanowisk, komponentów i zasobów – jako elektroniczne etykiety dla linii produkcyjnych, regałów, zasobników, narzędzi lub urządzeń;
• modułach informacyjnych, diagnostycznych i serwisowych – do wyświetlania instrukcji, kodów, statusów, danych identyfikacyjnych lub komunikatów aktualizowanych okresowo;
• systemach telemetrycznych – do prezentowania parametrów, identyfikatorów, wartości referencyjnych lub informacji o stanie urządzenia;
• urządzeniach bateryjnych i niskopoborowych – tam, gdzie ograniczenie zużycia energii ma większe znaczenie niż szybkie odświeżanie obrazu.

Kiedy wybrać EPD?

Wyświetlacz EPD warto rozważyć wtedy, gdy ekran ma prezentować dane, które nie zmieniają się w czasie rzeczywistym. Mogą to być np. status urządzenia, oznaczenie stanowiska, numer procesu, komunikat serwisowy, kod identyfikacyjny albo parametr odświeżany tylko okresowo. Przed wyborem takiego rozwiązania warto jednak przeanalizować kilka kluczowych kwestii: warunki oświetleniowe, liczbę kolorów, wymagany czas odświeżania, sposób komunikacji z elektroniką urządzenia oraz zakładany tryb pracy. To właśnie one decydują o tym, czy e-papier będzie odpowiednią technologią dla danej aplikacji HMI.

Czytelność i warunki oświetleniowe

Jednym z największych atutów EPD jest doskonała czytelność w świetle otoczenia. Obraz przypomina wydruk na papierze, dlatego treści pozostają wyraźne także przy intensywnym oświetleniu, w tym w świetle słonecznym. To istotna różnica względem technologii emisyjnych lub podświetlanych, w których silne światło zewnętrzne może utrudniać odczyt.

Trzeba jednak pamiętać, że standardowy EPD nie emituje światła samodzielnie. Oznacza to, że w warunkach ograniczonego oświetlenia konieczne może być dodatkowe doświetlenie ekranu.

Kolory

Wyświetlacze EPD są dostępne w różnych wariantach kolorystycznych – od monochromatycznych, przez 3-kolorowe i 4-kolorowe, po rozwiązania pełnokolorowe. W aplikacjach przemysłowych często wystarczający jest wariant monochromatyczny, szczególnie wtedy, gdy ekran służy do prezentowania tekstu, numerów, kodów, statusów lub oznaczeń. Warianty z dodatkowymi kolorami warto rozważyć wtedy, gdy barwa ma pełnić funkcję informacyjną, np. wyróżniać ostrzeżenie, status wymagający uwagi albo zmianę stanu urządzenia. Należy jednak pamiętać, że większa liczba kolorów zwykle wiąże się z dłuższym czasem odświeżania, co może mieć znaczenie w aplikacjach, w których treści są aktualizowane częściej.

Czas odświeżania

Przy wyborze wyświetlacza EPD jednym z kluczowych parametrów do rozważenia jest czas odświeżania. Zmiana obrazu trwa zwykle dłużej niż w przypadku technologii LCD lub OLED, a dokładny czas zależy od konkretnego modułu, rozmiaru ekranu, liczby kolorów i sposobu aktualizacji treści. Dlatego e-papier najlepiej sprawdza się przy komunikatach, statusach, oznaczeniach i danych aktualizowanych okresowo. Jeśli ekran ma prezentować np. dynamiczne zmiany procesu, e-papier nie będzie optymalnym wyborem.

Interfejs

W modułach EPD często stosuje się interfejsy dobrze dopasowane do energooszczędnych systemów embedded, np. SPI. Odpowiadają one charakterowi tej technologii, ponieważ ekran nie wymaga ciągłego przesyłania dużej ilości danych – treść jest zwykle aktualizowana okresowo, a nie zmieniana w czasie rzeczywistym.

Dzięki temu e-papier można integrować z mikrokontrolerami i urządzeniami zasilanymi bateryjnie bez nadmiernego rozbudowywania architektury systemu. W zaawansowanych projektach warto jednak uwzględnić także dobór kontrolera, sposób zarządzania odświeżaniem oraz pamięć potrzebną do obsługi wyświetlanego obrazu.

*

Dobór wyświetlacza do aplikacji HMI powinien wynikać z rzeczywistych warunków pracy urządzenia, zakresu prezentowanych danych i oczekiwań użytkownika końcowego. W kompaktowych interfejsach najlepiej sprawdzają się monochromatyczne wyświetlacze LCD oraz monochromatyczne wyświetlacze OLED – pierwsze jako rozwiązanie proste, trwałe i budżetowe, drugie jako zaawansowana opcja dla aplikacji wymagających szybkiego odczytu danych. W rozbudowanych panelach operatorskich najczęściej wybierane są wyświetlacze LCD-TFT, które pozwalają czytelnie prezentować wiele informacji jednocześnie. E-papier warto natomiast rozważyć tam, gdzie treści są aktualizowane okresowo, kluczowy jest niski pobór energii, a ekran będzie pracował w środowisku z zapewnionym stałym dostępem do zewnętrznego źródła światła.

Projektujesz urządzenie HMI i potrzebujesz wyświetlacza dopasowanego do konkretnej aplikacji? Skontaktuj się z nami – pomożemy dobrać technologię, parametry i sposób integracji ekranu z Twoim urządzeniem.

FAQ – wyświetlacze do aplikacji HMI w automatyce przemysłowej

Jaki wyświetlacz sprawdzi się w panelu operatorskim np. linii produkcyjnej?

W panelach operatorskich maszyn i linii produkcyjnych najczęściej stosuje się kolorowe wyświetlacze LCD-TFT. Pozwalają one czytelnie prezentować parametry procesu, alarmy, receptury, wykresy, statusy pracy i elementy sterujące. Przy wyborze warto uwzględnić przekątną, rozdzielczość, jasność, kąty obserwacji, interfejs, żywotność podświetlenia oraz możliwość integracji z panelem dotykowym lub szkłem ochronnym.

Jak dobrać wyświetlacz do urządzenia przemysłowego z wbudowanym ekranem?

Dobór wyświetlacza do maszyny zależy od tego, jaką funkcję pełni interfejs. Jeśli ekran ma prezentować rozbudowane dane procesowe, alarmy, receptury lub elementy sterujące, najczęściej najlepszym wyborem będzie LCD-TFT. W prostszych maszynach, w których ekran pokazuje podstawowe statusy, nastawy lub komunikaty, wystarczający może być monochromatyczny LCD albo OLED.

Jaki wyświetlacz wybrać do urządzenia pomiarowego lub kontrolnego?

W urządzeniach pomiarowych i kontrolnych dobór wyświetlacza zależy od ilości i charakteru prezentowanych danych. Jeśli ekran ma pokazywać głównie wartości pomiarowe, statusy i krótkie komunikaty, optymalnym wyborem może być monochromatyczny LCD lub OLED.

Kiedy w aplikacji HMI wystarczy monochromatyczny wyświetlacz LCD lub OLED?

Monochromatyczny LCD lub OLED sprawdzi się przy prezentacji podstawowych informacji: wartości liczbowych, statusów, alarmów, komunikatów i prostych symboli. To rozwiązania dobrze dopasowane do prostych interfejsów HMI, w których liczy się czytelny odczyt danych oraz wygodna obsługa podstawowych funkcji urządzenia. Są często wykorzystywane w regulatorach, sterownikach, licznikach i modułach diagnostycznych.

Kiedy warto zastosować kolorowy wyświetlacz LCD-TFT?

Kolorowy LCD-TFT warto zastosować wtedy, gdy aplikacja HMI wymaga prezentacji bardziej złożonych informacji – menu, ikon, wykresów, receptur, alarmów, schematów procesowych lub danych produkcyjnych. To technologia dobrze dopasowana do paneli operatorskich maszyn, lokalnych paneli sterowania i systemów monitorowania.

W jakich aplikacjach HMI warto rozważyć wyświetlacz EPD (e-papier)?

Wyświetlacz EPD warto rozważyć tam, gdzie prezentowane treści zmieniają się rzadko, a kluczowe znaczenie mają niski pobór energii i odpowiednia czytelność w świetle otoczenia. E-papier sprawdzi się m.in. w panelach statusowych, elektronicznych oznaczeniach stanowisk, modułach informacyjnych, systemach telemetrycznych oraz urządzeniach zasilanych bateryjnie. Nie jest natomiast najlepszym rozwiązaniem do dynamicznej prezentacji danych.

Jaki wyświetlacz sprawdzi się w urządzeniach zasilanych bateryjnie?

W urządzeniach bateryjnych warto rozważyć EPD albo OLED – zależnie od sposobu pracy interfejsu. EPD sprawdzi się, gdy dane są aktualizowane okresowo, a ekran ma utrzymywać statyczny obraz bez stałego poboru energii. OLED będzie optymalnym wyborem w kompaktowych urządzeniach z krótkimi komunikatami lub aktywnymi elementami na ciemnym tle.

Czy wyświetlacz HMI można zintegrować z panelem dotykowym, szkłem ochronnym lub obudową?

Tak, wyświetlacz HMI można zintegrować z panelem dotykowym, szkłem ochronnym, ramką lub obudową urządzenia. Pozwala to lepiej dopasować moduł do warunków pracy, sposobu obsługi i wymagań mechanicznych aplikacji. Przy projektowaniu warto uwzględnić typ panelu dotykowego, rodzaj szkła, sposób montażu, szczelność oraz docelowe środowisko pracy.

Czy wyświetlacze HMI można łączyć z elementami mechanicznymi, takimi jak przyciski, przełączniki lub klawiatury?

Tak, wyświetlacze HMI można łączyć z przyciskami, przełącznikami, enkoderami, klawiaturami lub elementami sygnalizacyjnymi. Takie rozwiązanie sprawdza się tam, gdzie sama obsługa dotykowa nie wystarcza – np. ze względu na konieczność stosowania rękawic, warunki środowiskowe, ergonomię lub potrzebę szybkiego dostępu do wybranych funkcji.
