Każda nowoczesna maszyna potrzebuje jasnego sposobu komunikacji z operatorem. Komunikacja ta umożliwia użytkownikom sprawdzanie stanu urządzenia, monitorowanie postępu procesu, dostosowywanie ustawień i reagowanie na pojawiające się zdarzenia. W systemach przemysłowych rolę tę pełni interfejs HMI (Human-Machine Interface). HMI jest kluczowym elementem nowoczesnej automatyki i ważną częścią systemów zgodnych z koncepcją Przemysłu 4.0.
Rozwiązania oparte na HMI mogą przybierać różne formy – od tradycyjnego panelu operatorskiego zainstalowanego jako samodzielny komponent na drzwiach szafy sterowniczej, konsoli operatora lub panelu maszyny, po zintegrowany moduł wbudowany bezpośrednio w urządzenie. Można je projektować na różne sposoby, ale w wielu nowoczesnych zastosowaniach przemysłowych preferowane są rozwiązania z wyświetlaczami dotykowymi. Łączą one wizualizację danych z intuicyjną obsługą, zmniejszając potrzebę stosowania dodatkowych przycisków, przełączników lub zewnętrznych elementów sterujących.
HMI – co to jest?
HMI to interfejs umożliwiający komunikację z maszyną, urządzeniem lub systemem sterowania. Działa jako warstwa, która zamienia dane techniczne z maszyny na informacje zrozumiałe dla operatora, a działania użytkownika na polecenia wykonywane przez system. HMI pozwala operatorowi zobaczyć, co dzieje się z maszyną i odpowiednio zareagować. Może wyświetlać aktualny stan urządzenia, temperaturę, prędkość roboczą, poziom napełnienia, komunikaty alarmowe, dane produkcyjne lub historię zdarzeń. Z panelu HMI operator może również uruchomić proces, zmienić parametry operacyjne, wybrać tryb pracy, potwierdzić alarm lub uzyskać dostęp do diagnostyki.
W przeszłości panele operatorskie mogły przybierać formę rozbudowanych pulpitów sterowniczych z przyciskami, przełącznikami, wskaźnikami i lampkami sygnalizacyjnymi. Obecnie standardem są rozwiązania oparte na wyświetlaczach – często z funkcją dotykową – które można uzupełnić o elementy mechaniczne, takie jak przyciski funkcyjne, pokrętła lub wskaźniki sygnału.
Chociaż termin HMI może odnosić się do różnych urządzeń, które umożliwiają interakcję z maszyną, w praktyce jest on najczęściej stosowany w automatyce przemysłowej, robotyce, technologii medycznej, transporcie, energetyce, handlu detalicznym i infrastrukturze technicznej. Obejmuje to m.in. panele operatorskie, interfejsy systemów sterowania, terminale samoobsługowe, systemy informacji pasażerskiej i publicznej, urządzenia parkingowe, rozwiązania POS, a także panele wykorzystywane w automatyce budynkowej, systemach kontroli dostępu i instalacjach energetycznych.
Wyobraźmy sobie stację roboczą z robotem przemysłowym wykonującym powtarzalne operacje na linii produkcyjnej. Panel HMI umieszczony w bliskiej odległości od robota pozwala operatorowi monitorować jego stan, sprawdzać parametry pracy, uruchamiać zadania, reagować na alarmy i uzyskiwać dostęp do diagnostyki. W bardziej zaawansowanych systemach wybrane dane mogą być również dostępne z komputera, tabletu lub interfejsu internetowego, ale lokalny panel operatora pozostaje głównym punktem obsługi. Daje to operatorowi szybki dostęp do najważniejszych informacji i umożliwia bezpieczne sterowanie urządzeniem.

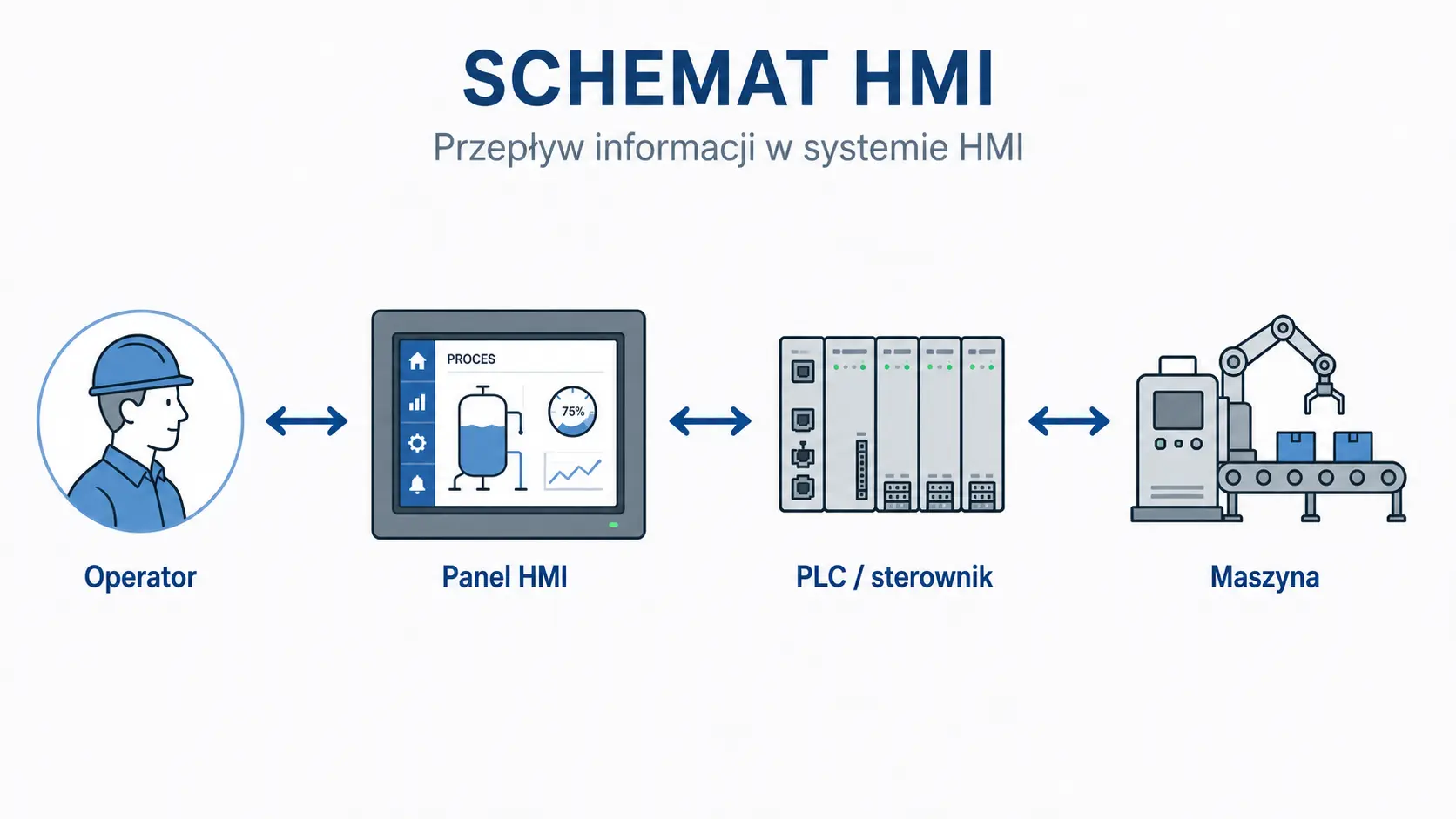

Jak działa system HMI?
System HMI łączy w sobie komponenty sprzętowe – takie jak wyświetlacz, panel dotykowy, kontroler i interfejsy komunikacyjne – z oprogramowaniem, które obsługuje wizualizację danych, przetwarzanie poleceń i wymianę informacji z systemem sterowania.
W praktyce działanie interfejsu HMI można opisać w kilku krokach. Maszyna, czujniki lub sterownik PLC dostarczają informacji o aktualnym stanie procesu. Panel HMI odbiera te dane i prezentuje je operatorowi w przejrzystym formacie – jako parametry, komunikaty, wykresy lub alarmy. Operator może następnie podjąć działanie – na przykład zmienić ustawienia, rozpocząć procedurę, potwierdzić alarm lub zatrzymać proces. Wprowadzone przez użytkownika polecenie jest wysyłane z powrotem do systemu sterowania, który wykonuje odpowiednią operację.

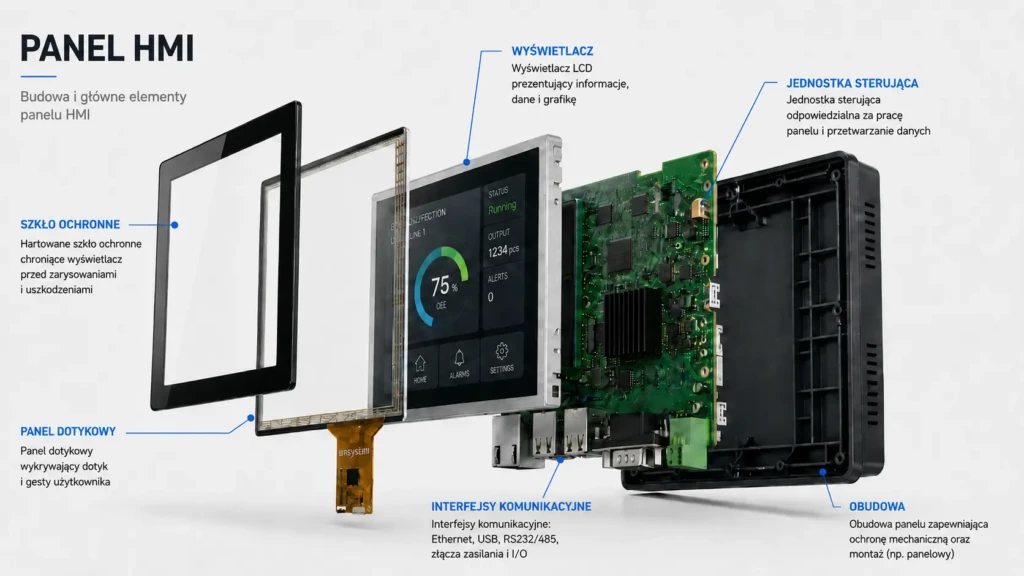

Warstwa sprzętowa – wyświetlacz, panel dotykowy i kontroler
Typowy panel HMI łączy w sobie kilka elementów sprzętowych i programowych: wyświetlacz, panel dotykowy, jednostkę sterującą, interfejsy komunikacyjne oraz oprogramowanie odpowiedzialne za prezentację danych i obsługę poleceń operatora. Dobór tych elementów decyduje o tym, czy panel jest czytelny, wygodny w obsłudze i odpowiednio dostosowany do warunków pracy urządzenia.
Poniższa tabela przedstawia kluczowe elementy:
| Komponent | Technologia | Dlaczego ma to znaczenie |
| Wyświetlacz | Najczęściej TFT-LCD, wybierane na podstawie parametrów takich jak przekątna, rozdzielczość, jasność i kąty widzenia. | Służy do wizualizacji informacji o działaniu urządzenia lub procesu – w tym danych operacyjnych, statusów, alarmów i komunikatów systemowych. |
| Panel dotykowy | Rezystancyjny (RTP ) lub pojemnościowy (CTP ) panel dotykowy umożliwiający sterowanie dotykowe | Umożliwia operatorowi bezpośrednią interakcję z interfejsem i wprowadzanie poleceń z panelu. |
| Jednostka sterująca | Platforma oparta na mikrokontrolerze, SoC lub komputerze przemysłowym | Uruchamia oprogramowanie HMI, komunikuje się ze sterownikiem PLC i przetwarza dane. |
| Interfejsy komunikacyjne | RS-232, RS-485, CAN, USB, Ethernet i przemysłowe protokoły komunikacyjne, takie jak Modbus, CANopen, OPC UA i MQTT. | Umożliwia wymianę danych między panelem HMI a innymi elementami systemu, takimi jak sterowniki PLC, czujniki, moduły I/O, systemy SCADA lub systemy wyższego poziomu. |
Zakres komponentów panelu HMI zależy od wymagań konkretnej aplikacji. W prostszych rozwiązaniach kluczowymi elementami są wyświetlacz, panel dotykowy, jednostka sterująca i komunikacja z systemem. W bardziej wymagających projektach wymagane są również dodatkowe komponenty do integracji mechanicznej, zasilania i ochrony urządzenia – w tym szkło ochronne, odpowiednie uszczelki, powłoki optyczne, moduły I / O, pamięć danych historycznych oraz dodatkowe przyciski lub wskaźniki sygnału.
Ważnym elementem jest również zasilanie, które musi zapewnić stabilną pracę elektroniki w warunkach typowych dla danego zastosowania. W zależności od projektu może ono obejmować zasilacz, przetwornice DC/DC, filtry, ochronę przeciwprzepięciową lub inne komponenty chroniące obwód przed wahaniami napięcia i zakłóceniami. Jest to szczególnie ważne w środowiskach przemysłowych, gdzie panel HMI może pracować w pobliżu silników, przetwornic częstotliwości, zasilaczy impulsowych lub innych źródeł zakłóceń elektromagnetycznych.
Równie ważna jest obudowa lub sposób, w jaki panel jest zintegrowany z obudową urządzenia. Jeśli panel HMI jest oddzielnym modułem, obudowa chroni jego komponenty przed kurzem, wilgocią, wodą, uderzeniami i innymi czynnikami środowiskowymi. Jeśli jednak panel HMI jest wbudowany bezpośrednio w urządzenie, podobną rolę ochronną pełnią elementy konstrukcyjne całego systemu – front, ramka, szkło ochronne, uszczelki i materiały dobrane do warunków pracy. W takich przypadkach ważne stają się takie czynniki jak stopień ochrony IP, odporność na uderzenia mechaniczne IK oraz trwałość materiałów przy intensywnym użytkowaniu.
Warstwa oprogramowania – wizualizacja i logika sterowania
Drugą częścią systemu HMI jest oprogramowanie. Określa ono, jakie informacje widzi operator, w jaki sposób są one prezentowane i jakie działania można wykonać z poziomu panelu.
Dobrze zaprojektowane oprogramowanie HMI wspiera operatora w codziennej obsłudze maszyny, umożliwiając m.in:
- wyświetlanie danych procesowych – takich jak temperatura, ciśnienie, prędkość, poziom napełnienia, liczba wyprodukowanych elementów lub aktualny status maszyny,
- prezentacja alarmów i komunikatów – dostarczanie informacji o błędach, przekroczeniach progów, awariach, zatrzymaniach procesów lub konieczności wykonania czynności konserwacyjnych,
- funkcje sterowania i regulacji – zmiana parametrów pracy, uruchamianie procedur, potwierdzanie alarmów, przełączanie trybów pracy lub zatrzymywanie procesu,
- komunikacja ze sterownikiem PLC i innymi urządzeniami – odbieranie danych z systemu sterowania i wysyłanie poleceń wprowadzanych przez operatora,
- zarządzanie dostępem użytkowników – ograniczenie możliwości zmiany krytycznych parametrów tylko do autoryzowanych użytkowników, takich jak operator, technik serwisowy lub administrator,
- archiwizacja danych – przechowywanie historii alarmów, trendów, receptur procesowych, zdarzeń lub wybranych parametrów operacyjnych,
- wsparcie dla diagnostyki – ułatwiające identyfikację problemów, analizę błędów i szybsze reagowanie na nieprawidłowości.
Prawidłowo zaprojektowana warstwa oprogramowania HMI powinna być przejrzysta, logiczna i dostosowana do rzeczywistych zadań operatora. Nie chodzi tylko o to, aby interfejs był atrakcyjny wizualnie, ale przede wszystkim o zapewnienie szybkiego dostępu do właściwych informacji i umożliwienie bezpiecznej obsługi procesu.
Funkcje panelu HMI
Panel HMI może pełnić wiele funkcji, które wspierają codzienną obsługę, kontrolę i optymalizację maszyn.
Wizualizacja i monitorowanie danych
Interfejs HMI umożliwia monitorowanie działania urządzenia lub procesu poprzez prezentowanie kluczowych informacji w postaci parametrów, wskaźników, wykresów, liczników, statusów i komunikatów. Pozwala to operatorowi szybko ocenić aktualny stan instalacji, wykryć odchylenia od normalnej pracy i zareagować na zmiany procesu bez konieczności sprawdzania poszczególnych elementów maszyny.
Kontrola i regulacja
Panel HMI może wysyłać polecenia do urządzeń za pośrednictwem sterownika PLC, umożliwiając operatorom między innymi zmianę prędkości, wprowadzanie ustawień, wybór trybu pracy, uruchamianie określonych sekwencji lub zarządzanie recepturami dostosowanymi do konkretnego procesu produkcyjnego. W zależności od konfiguracji systemu, panel HMI może również obsługiwać kontrolowane wyłączenie procesu lub przejście maszyny do określonego stanu operacyjnego.
Należy jednak pamiętać, że panel HMI nie zastępuje dedykowanych systemów bezpieczeństwa maszyn. Funkcje takie jak zatrzymanie awaryjne, blokady osłon czy ochrona operatora powinny być zaimplementowane poprzez oddzielną architekturę bezpieczeństwa, zgodną z wymaganiami danej aplikacji.
Alarmowanie i diagnostyka
System informuje operatora o przekroczeniach progów, błędach lub stanach awaryjnych, a historia zdarzeń umożliwia analizę przyczyn i planowanie działań zapobiegawczych. Panel HMI może prezentować alarmy jako komunikaty tekstowe, sygnały wizualne lub listy zdarzeń, pomagając operatorowi szybko zidentyfikować problem i podjąć odpowiednie działania serwisowe lub operacyjne.
Archiwizacja danych i raportowanie
Przechowywanie danych historycznych, receptur lub trendów procesowych umożliwia analizę wydajności i optymalizację produkcji. Zebrane informacje mogą być wykorzystywane do porównywania parametrów operacyjnych w różnych okresach, dokumentowania procesu, wspierania kontroli jakości i przygotowywania raportów do podejmowania decyzji technicznych i organizacyjnych.
Brama komunikacyjna
Panel HMI może działać jako inteligentna brama, łącząc urządzenia w sieci lokalnej z systemami wyższego poziomu lub chmurą. Obsługując różne protokoły komunikacyjne, panel może pośredniczyć w wymianie danych między sterownikami PLC, czujnikami, napędami, systemami SCADA, MES lub ERP, wspierając integrację automatyki z szerszym środowiskiem IT.
Najczęściej używane warianty HMI
HMI może przybierać różne formy, ale w tym artykule skupiamy się przede wszystkim na rozwiązaniach opartych na wyświetlaczach, ponieważ jest to obszar, który znamy najlepiej – i który jest coraz częściej wykorzystywany w tego typu aplikacjach. Warto jednak pamiętać, że HMI nie musi ograniczać się do interfejsu opartego na ekranie. W wielu urządzeniach wyświetlacz nadal współpracuje z elementami fizycznymi, takimi jak przyciski, pokrętła, przełączniki czy diody sygnalizacyjne. Dopiero odpowiednie połączenie tych elementów tworzy wygodny i bezpieczny sposób obsługi urządzenia.
Proste wyświetlanie informacji
Proste wyświetlacze informacyjne służą głównie do prezentacji podstawowych danych, statusów, komunikatów lub alarmów. Nie muszą one zawierać funkcji dotykowych – obsługa może odbywać się za pomocą przycisków, przełączników lub klawiatur funkcyjnych. Rozwiązania te sprawdzają się w urządzeniach, w których operator potrzebuje przede wszystkim szybkiego dostępu do informacji, a zakres interakcji jest ograniczony. Mogą być stosowane m.in. w urządzeniach pomiarowych, systemach kontroli dostępu, prostych sterownikach, panelach sygnalizacyjnych i instalacjach technicznych.
Panele operatora
Panele operatorskie umożliwiają lokalną obsługę maszyny, urządzenia lub procesu. Zazwyczaj łączą one wyświetlacz z elementami sterującymi – takimi jak fizyczne przyciski, pokrętła, klawiatura funkcyjna lub panel dotykowy.
Ich rolą jest zapewnienie operatorowi stałego dostępu do najważniejszych informacji: parametrów pracy, statusów, alarmów, ustawień i podstawowych funkcji sterowania. Ten typ HMI znajduje zastosowanie m.in. w maszynach produkcyjnych, liniach technologicznych, systemach automatyki budynkowej oraz instalacjach infrastrukturalnych.
Tablety przemysłowe
Tablety przemysłowe łączą wyświetlacz, panel dotykowy i jednostkę obliczeniową w jednej obudowie. Są one używane, gdy samo wyświetlanie danych i podstawowa obsługa są niewystarczające, a użytkownik potrzebuje samodzielnego urządzenia z lokalnym przetwarzaniem danych, bardziej zaawansowanym oprogramowaniem lub możliwością komunikacji z wieloma komponentami systemu.
Jedną z ich ważnych cech jest mobilność – urządzenie może być przenoszone i wykorzystywane w różnych obszarach obiektu, na przykład podczas diagnostyki, kontroli jakości, inspekcji serwisowych, operacji magazynowych lub nadzoru rozproszonych stacji roboczych. Rozwiązania te sprawdzają się m.in. w systemach monitoringu, aplikacjach produkcyjnych i logistycznych oraz mobilnych terminalach danych. W zależności od konstrukcji mogą pełnić funkcję przenośnej stacji operatorskiej, urządzenia serwisowego lub elementu uzupełniającego większego systemu automatyki.
Embedded HMI – interfejs HMI zintegrowany z urządzeniem
Wbudowany interfejs HMI to interfejs zaprojektowany jako integralna część konkretnej maszyny, urządzenia lub elementu wyposażenia. W tego typu rozwiązaniach ekran, panel dotykowy, szkło ochronne, rama, uszczelnienie, elektronika i elementy montażowe są dostosowane do konstrukcji mechanicznej, warunków pracy i oczekiwanego sposobu użytkowania.
Ten typ interfejsu HMI łączy wyświetlanie danych z bezpośrednim sterowaniem z ekranu, zmniejszając potrzebę stosowania wielu dodatkowych przycisków, przełączników lub wskaźników. Umożliwia tworzenie przejrzystych widoków operatora, menu, wizualizacji procesów, komunikatów serwisowych, alarmów i ekranów diagnostycznych.
W zależności od zastosowania, wbudowany interfejs HMI może wykorzystywać pojemnościową lub rezystancyjną technologię dotykową. Wybór rozwiązania zależy m.in. od środowiska pracy, wymaganej trwałości, szczelności, odporności mechanicznej i łatwości obsługi. Podejście to jest szczególnie odpowiednie, gdy ważny jest wygląd przedniej części urządzenia, ergonomia obsługi i precyzyjna integracja interfejsu z obudową.
Narzędzia mobilne i internetowe wspierające HMI
W bardziej złożonych systemach lokalny panel HMI może być wspierany przez dodatkowe narzędzia, takie jak tablety, smartfony, laptopy lub interfejsy internetowe. Umożliwiają one podgląd danych, zdalne monitorowanie, diagnostykę lub wsparcie serwisowe – szczególnie w aplikacjach rozproszonych lub gdy dostęp do informacji musi być możliwy z różnych stacji roboczych.
Takie rozwiązania pełnią jednak zazwyczaj rolę uzupełniającą. W środowisku przemysłowym podstawowym punktem obsługi pozostaje panel HMI, który jest zaprojektowany do współpracy z maszyną lub jest zintegrowany bezpośrednio z urządzeniem. Wynika to z wymagań związanych z ciągłą pracą, odpornością na warunki środowiskowe, stabilnością działania, bezpieczeństwem oraz integracją z systemem sterowania.
Interfejsy internetowe i urządzenia mobilne mogą zatem poprawić dostęp do danych, ale nie zawsze zastępują przemysłowy panel operatorski. Najczęściej rozszerzają ich funkcjonalność, umożliwiając szybszy podgląd stanu, analizę alarmów lub wsparcie serwisowe z dala od bezpośredniego sąsiedztwa maszyny.
HMI i inne systemy
HMI rzadko działa jako całkowicie oddzielny element. W systemach automatyki najczęściej współpracuje ze sterownikami PLC, systemami SCADA, czujnikami, modułami I/O oraz oprogramowaniem do zbierania i analizy danych. Warto zatem wyjaśnić, czym HMI różni się od innych terminów, które często pojawiają się w kontekście automatyki i interfejsów użytkownika.
HMI vs. PLC
HMI i PLC pełnią różne funkcje w systemie automatyki, choć bardzo często współpracują ze sobą.
PLC, czyli programowalny sterownik logiczny, to kontroler odpowiedzialny za wykonywanie logiki procesu. Odbiera on sygnały z czujników i innych urządzeń wejściowych, przetwarza je zgodnie z zaprogramowanymi regułami, a następnie steruje siłownikami, takimi jak silniki, zawory, pompy, cylindry lub przekaźniki.
W praktyce HMI jest warstwą operatora, podczas gdy PLC jest warstwą sterowania. Operator może nacisnąć przycisk „Start” na ekranie HMI, zmienić parametr lub odczytać alarm, podczas gdy sterownik PLC wykonuje odpowiednie czynności w maszynie lub procesie. Różnica polega zatem głównie na ich rolach: HMI służy do obsługi i wizualizacji, podczas gdy PLC służy do sterowania i automatyzacji.
HMI vs. SCADA
HMI i SCADA są ze sobą powiązane, ale nie są tym samym. Interfejs HMI służy przede wszystkim do lokalnej obsługi, monitorowania i sterowania maszyną lub procesem.
SCADA, czyli Supervisory Control and Data Acquisition, działa na szerszym poziomie. Umożliwia nadzór nad wieloma urządzeniami, liniami, instalacjami lub obiektami. Zbiera dane z różnych źródeł, archiwizuje je, analizuje i udostępnia w ramach nadrzędnego systemu zarządzania procesami.
W praktyce HMI może być częścią systemu SCADA lub działać jako lokalny interfejs operatora na maszynie. Różnica polega głównie na skali działania i zakresie funkcji – HMI koncentruje się na bezpośredniej interakcji między operatorem a procesem, podczas gdy SCADA zapewnia szerszy nadzór, gromadzenie danych i analizę na poziomie systemu.
HMI vs. GUI
Warto również odróżnić HMI od GUI (Graphical User Interface). GUI to graficzna warstwa interfejsu – to, co użytkownik widzi na ekranie i z czym wchodzi w bezpośrednią interakcję. Obejmuje ona m.in. przyciski, wykresy, wskaźniki, animacje, ikony, menu, komunikaty oraz układ poszczególnych widoków. Odpowiada zatem za to, w jaki sposób prezentowane są informacje i jak użytkownik porusza się po interfejsie.
HMI jest zatem szerszym pojęciem, podczas gdy GUI jest jednym z jego elementów. Na przykład widok wyświetlany na ekranie HMI, w tym przycisk „Start”, wykres temperatury i lista alarmów, jest częścią GUI.
Poniższa tabela przedstawia rolę każdego elementu w architekturze systemu automatyzacji:
| System | Główna rola | Jak to działa w praktyce |
| HMI | Warstwa operatora – obsługa i wizualizacja | Umożliwia operatorowi przeglądanie danych, alarmów i statusów oraz wydawanie poleceń z panelu, ekranu dotykowego lub przycisków. |
| PLC | Warstwa sterowania – logika procesu i automatyzacja | Odbiera sygnały z czujników, przetwarza je zgodnie z programem i steruje siłownikami, takimi jak silniki, zawory lub pompy. |
| SCADA | Warstwa nadzorcza do monitorowania i gromadzenia danych | Gromadzi, archiwizuje i analizuje dane z wielu urządzeń, linii lub obiektów, zapewniając szerszy wgląd w cały system. |
| GUI | Warstwa graficzna interfejsu | Określa sposób prezentacji informacji na ekranie – na przykład przyciski, wykresy, ikony, menu, komunikaty i układy widoków. |
HMI i UX – dlaczego projektowanie interfejsu ma znaczenie?
W systemach HMI ergonomia interfejsu ma bezpośredni wpływ na czas reakcji operatora, bezpieczeństwo procesu i wygodę codziennej pracy. Prawidłowo zaprojektowany interfejs nie powinien przeciążać użytkownika zbyt dużą ilością informacji. Kluczowe dane muszą być natychmiast widoczne, a alarmy, statusy i elementy sterujące powinny być rozmieszczone w logiczny, spójny sposób.
Projektowanie UX w HMI wymaga uwzględnienia warunków, w których operator faktycznie korzysta z panelu.
Ważne zasady projektowania interfejsu HMI obejmują:
- przejrzysty układ interfejsu – najważniejsze informacje powinny być łatwe do zauważenia, bez konieczności nawigowania po wielu poziomach menu,
- spójna nawigacja – użytkownik powinien szybko zrozumieć, gdzie się znajduje i jak powrócić do poprzedniego ekranu,
- jasne alarmy i statusy – komunikaty powinny być jednoznaczne, wyraźnie widoczne i powiązane z oczekiwaną reakcją operatora,
- zmniejszone ryzyko błędów – krytyczne operacje powinny wymagać potwierdzenia, a dostęp do wrażliwych ustawień powinien być ograniczony uprawnieniami użytkowników,
- odpowiedni rozmiar elementów dotykowych – przyciski i pola interaktywne muszą być wygodne w użyciu, w tym w rękawicach, jeśli wymaga tego środowisko pracy,
- szybka reakcja systemu – opóźnienia w aktualizacji danych lub reakcji na dotyk mogą utrudniać obsługę i prowadzić do błędów,
- logiczne grupowanie informacji – parametry, alarmy, trendy, receptury i ustawienia powinny być zorganizowane zgodnie z rzeczywistym przepływem pracy operatora.
Gdzie wykorzystywany jest interfejs HMI?
Systemy HMI są używane wszędzie tam, gdzie człowiek musi monitorować, kontrolować lub konfigurować działanie maszyny.
Przykłady aplikacji HMI obejmują:
- linie produkcyjne – monitorowanie pracy maszyn, liczników produkcji, parametrów procesu i alarmów,
- maszyny pakujące – konfigurowanie formatów opakowań, prędkości linii, liczników, trybów pracy i parametrów partii,
- maszyny przetwórcze – obsługa receptur, temperatur, czasów procesu, dozowania, mieszania i innych parametrów technologicznych,
- automatyka przemysłowa – nadzór nad robotami, przenośnikami, systemami sortowania, zautomatyzowanymi stacjami roboczymi i parametrami pracy linii produkcyjnej,
- systemy energetyczne i infrastrukturalne – monitorowanie stacji pomp, instalacji HVAC, systemów zasilania, sieci wodociągowych i oczyszczalni ścieków,
- urządzeń medycznych i laboratoryjnych – obsługa parametrów pracy, statusów urządzeń, procedur, alarmów i komunikatów użytkownika,
- transport – prezentowanie informacji pasażerskich, statusów systemu i komunikatów serwisowych, a także obsługa urządzeń pokładowych i stacjonarnych,
- pojazdy specjalne – prezentacja danych operacyjnych, sterowanie wybranymi funkcjami, diagnostyka, monitorowanie parametrów pracy i obsługa trybów pracy.
W każdym z tych przypadków interfejs HMI pełni podobną funkcję: przekształca dane techniczne i sygnały systemowe w informacje zrozumiałe dla operatora i przekształca działania użytkownika w polecenia wykonywane przez maszynę.
Panel HMI to ważny element systemów automatyki – umożliwia komunikację operatora z maszyną i ułatwia sterowanie nawet skomplikowanymi procesami technologicznymi. Wybór odpowiedniego panelu HMI powinien uwzględniać nie tylko parametry wyświetlacza i technologię dotykową, ale także interfejsy komunikacyjne, warunki pracy, ergonomię i możliwość integracji z całym systemem. Odpowiednio zaprojektowany panel HMI poprawia czytelność procesu, skraca czas reakcji operatora i wspiera bezpieczną, wydajną pracę urządzenia.
