Po raz ostatni w tym roku przedstawiamy kolejne specjalistyczne rozwiązania od Winstara. Tym razem przypominamy kilka niewielkich, ale bardzo wszechstronnych wyświetlaczy graficznych OLED. Wyróżniają się kilkoma szczególnymi parametrami – opisywane moduły to nie tylko typowa dla tej technologii odporność na skrajne temperatury i bardzo wysoki kontrast…

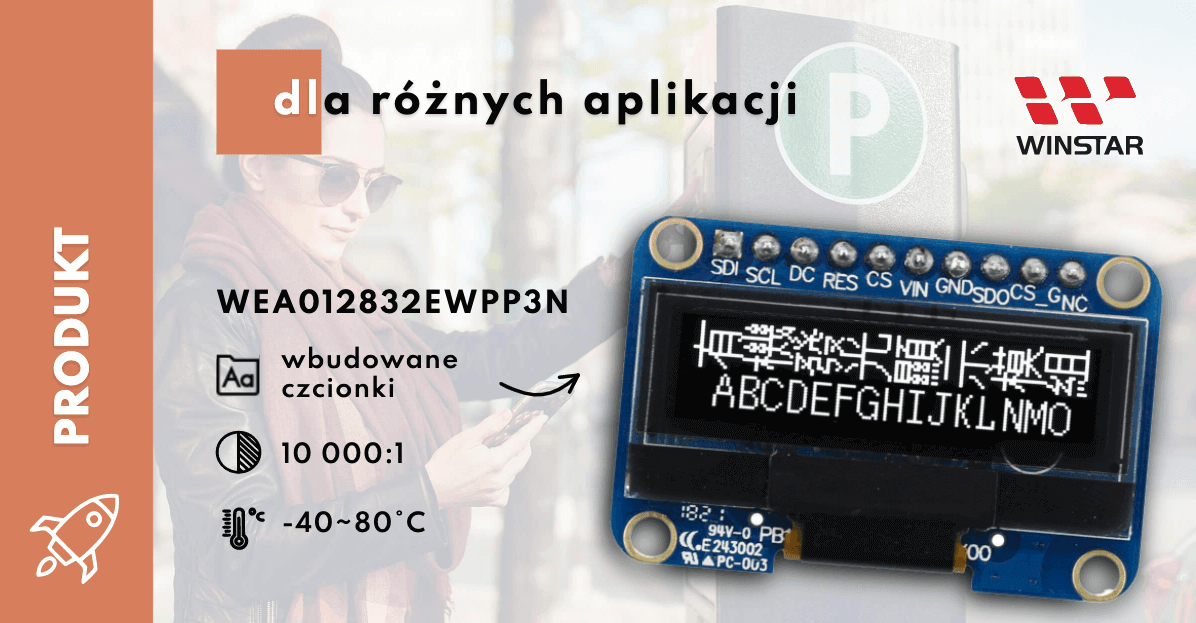

Trzy wspomniane modele różnią się od siebie przede wszystkim wielkością oraz kolorem tworzących je diod. 2.08-calowy WEA025664ALAP3N wyświetla treści w kolorze żółtym, a kolejno 1.5-calowy WEA012832EWPP3N i 1.04-calowy WEA128128AWAP3N – w białym. Wszystkie posiadają także zaprojektowaną płytkę PCB oraz otwory montażowe ułatwiające użycie ich w danych aplikacjach.
W przypadku OLED-ów źródłem światła jest każdy jeden piksel składający się na matrycę wyświetlacza. Przy takich rozwiązaniach nie ma zatem konieczności stosowania dodatkowego podświetlenia. Dzięki temu, zarówno waga, wymiary, jak i zużycie prądu poszczególnych modułów są w pewnym stopniu zredukowane – pozwala to na stosowanie tych ekranów w wielu różnych produktach, od urządzeń ubieralnych (wearables), przez pomiarowe i medyczne, aż po rozwiązania stosowane w przestrzeni publicznej (parkomaty, biletomaty i kasy samoobsługowe).
Ostatnie z wymienionych finalnych aplikacji potrafią być szczególnie wymagające. Ze względu na środowiska, w którym zazwyczaj są umieszczane muszą wykazywać się szczególna odpornością i użytecznością – obsługiwane przez nierzadko setki użytkowników dziennie i wystawione na działanie czynników atmosferycznych, pyłów, wilgoci lub po prostu intensywnego oświetlenia mogącego utrudniać odczytywanie informacji na ekranie. Wyświetlacze graficzne OLED od Winstara są przystosowane do pracy w niskich (do -40°C) oraz wysokich (do 80°C) temperaturach, co gwarantuje poprawne funkcjonowanie urządzeń nawet w skrajnych warunkach. Dodatkowo, niemal nieskończony kontrast i pełne kąty obserwacji zapewniają idealną czytelność prezentowanych treści.
Opisywane rozwiązania posiadają również wbudowane cztery zestawy czcionek: angielskie, europejskie, japońskie oraz cyrylicę. Dzięki temu możliwe jest stosowanie tych modułów na różnych rynkach. Wybrane znaki mogą być również wykorzystane jako użytkowe ikony, w zależności od rodzaju aplikacji. W przypadku wyświetlaczy graficznych wbudowanie czcionek może też znacznie przyspieszyć proces samego projektowania – znaki wystarczy jedynie wywołać, bez konieczności samodzielnego ich tworzenia oraz programowania.
Poniższa tabela przedstawia najważniejsze parametry omawianych modeli:
model | WEA025664ALAP3N | WEA012832EWPP3N | WEA128128AWAP3N |
rozmiar | 2.08” | 1.5” | 1.04” |
rozdzielczość | 256×64 | 128×32 | 128×128 |
obszar aktywny | 51.18(H) x 12.78(V) mm | 25.58(H) x 6.38(V) mm | 26.86(H) x 26.86(V) mm |
jasność | 120 cd/m2 | 100 cd/m2 | 110 cd/m2 |
kontrast | 10 000:1 | 10 000:1 | 10 000:1 |
kierunek obserwacji | 160° / 160° | 160° / 160° | 160° / 160° |
typ modułu | COG – kontroler na szkle | COG – kontroler na szkle | COG – kontroler na szkle |
interfejs | SPI | SPI, I2C | SPI |
kontroler | SSD1362 | SSD1306 | SSD1327ZB |
wymiary zewnętrzne | 70.0(H) x 22.0(V) x 1.76(D) mm | 35.4(H) x 23.5(V) x 1.8(D) mm | 34.2(H) x 45.5(V) x 3.16(D) mm |
zakres temperatur pracy | -40-80℃ | -40-80℃ | -40-80℃ |
żywotność | 50 000 godz. | 20 000 godz. | 20 000 godz. |
kolor | żółty | biały | biały |
2021-12-16
