Projektanci urządzeń embedded coraz częściej sięgają po gotowe moduły HMI, które nie tylko skracają czas wdrożenia, ale także zwiększają niezawodność gotowego rozwiązania. W tym kontekście szczególnie interesującą propozycją jest 7-calowy wyświetlacz LCD-TFT z serii Smart Display – model WL0F0007000A8GAADSK00 – wyposażony w interfejs: CAN bus, mikrokontroler STM32F746 oraz obudowę o klasie szczelności IP54. Urządzenie zostało zaprojektowane z myślą o aplikacjach wymagających stabilnej pracy w trudnych warunkach środowiskowych, gdzie kluczowe znaczenie ma ciągłość działania, odporność na pył, wilgoć i wahania temperatur.
Spis treści
Tajwańska firma Winstar to renomowany producent wyświetlaczy specjalizujący się m.in. w technologii LCD-TFT. Od ponad dwóch dekad dostarcza rozwiązania dla wielu branż, w tym m.in. przemysłu, medycyny, handlu, transportu czy automotive’u. Firma nieustannie rozwija swoje portfolio o inteligentne moduły wyposażone we własne kontrolery i interfejsy komunikacyjne, takie jak seria Smart Display, umożliwiająca szybką i niezawodną integrację, m.in. z magistralą CAN.
Podstawowe parametry – WL0F0007000A8GAADSK00

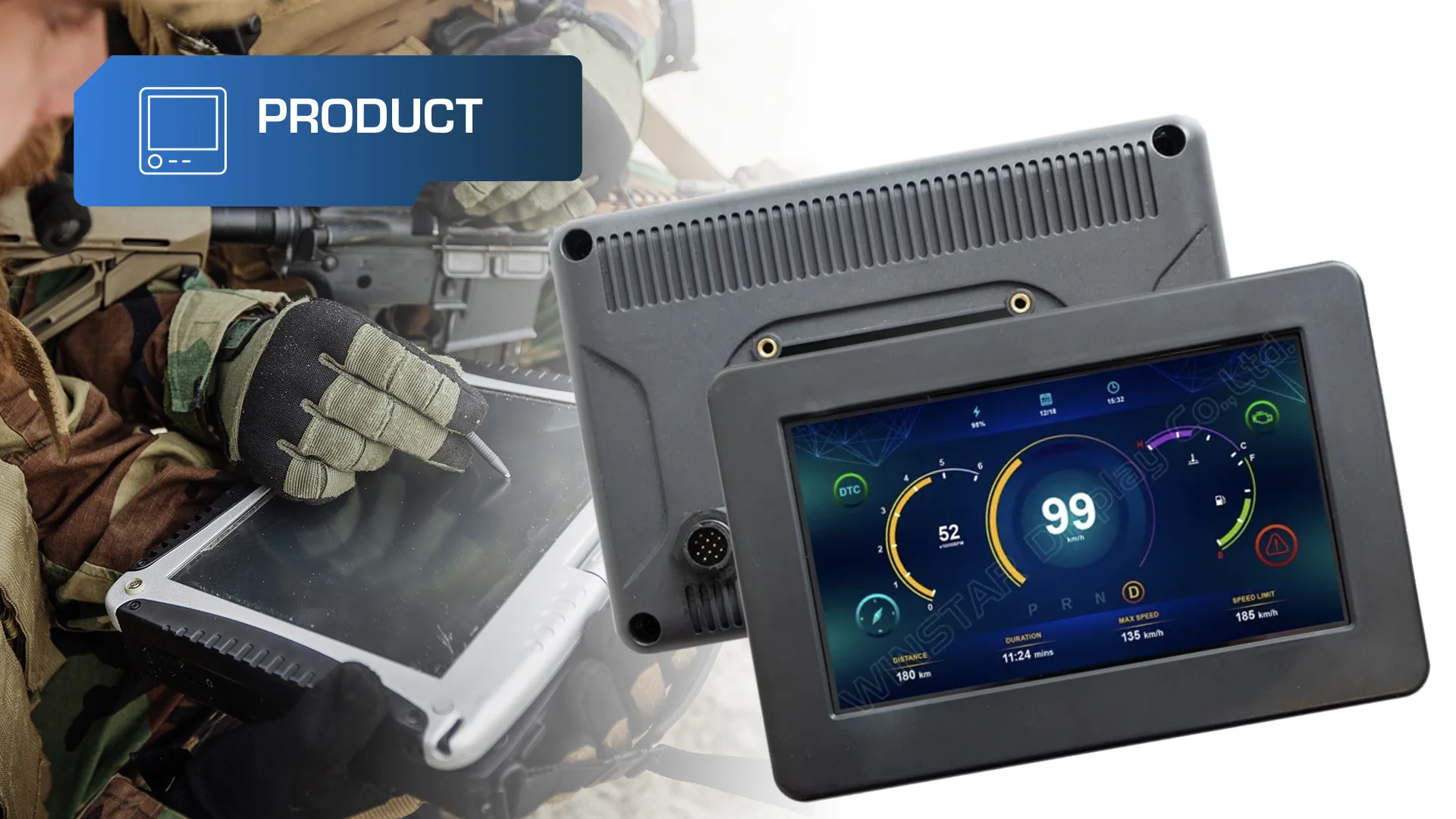

Model WL0F0007000A8GAADSK00 to inteligentny wyświetlacz LCD-TFT o przekątnej 7″, który łączy wysoką jakość obrazu, funkcję dotyku (pojemnościowy panel dotykowy) oraz odporność na czynniki środowiskowe w kompaktowej formie. Rozdzielczość 1024×600 px, jasność 450 cd/m² oraz szerokie kąty widzenia (85°/85°/85°/85°) zapewniają odpowiednią czytelność treści prezentowanych na ekranie nawet w jasnym otoczeniu, niezależnie od płaszczyzny obserwacji.
W tabeli zebrano podstawowe parametry modelu WL0F0007000A8GAADSK00:
| Parametr | WL0F0007000A8GAADSK00 |
| Rozmiar | 7.0″ |
| Rozdzielczość | 1024 × 600 |
| Obszar aktywny | 154,21 × 85,92 mm |
| Jasność | 450 cd/m² |
| Kąty widzenia | 85°/85°/85°/85° |
| Interfejs | CAN bus |
| Temperatura pracy | -20 ~ 70 °C |
| Wymiary zewnętrzne | 202,26 × 134,92 × 32,0 mm |
| Panel dotykowy | Tak, pojemnościowy (CTP) |
Interfejs CAN i mikrokontroler STM32F746
Model WL0F0007000A8GAADSK00 wyposażono w interfejs CAN bus, który umożliwia niezawodną i odporną na zakłócenia transmisję danych w środowiskach przemysłowych – także w wymagających warunkach eksploatacyjnych. Magistrala CAN, pierwotnie opracowana na potrzeby przemysłu motoryzacyjnego, obecnie znajduje szerokie zastosowanie również w transporcie, lotnictwie, medycynie i automatyce – wszędzie tam, gdzie kluczowa jest stabilna, przewidywalna komunikacja między urządzeniami. Rozwiązanie to oferuje prosty układ połączeń, odporność na zakłócenia elektromagnetyczne oraz wbudowane mechanizmy wykrywania i korekcji błędów, co czyni je sprawdzonym standardem w aplikacjach wymagających wysokiej niezawodności. Dzięki temu moduł może efektywnie współpracować z wieloma urządzeniami bez konieczności stosowania rozbudowanej infrastruktury sterującej. Za przetwarzanie danych i obsługę logiki wyświetlania odpowiada wbudowany mikrokontroler STM32F746 ze rdzeniem ARM Cortex-M7, eliminując potrzebę stosowania zewnętrznego kontrolera.
Obudowa o klasie szczelności IP54
Dodatkowym atutem urządzenia jest obudowa o klasie szczelności IP54, zapewniająca ochronę przed wnikaniem pyłu oraz bryzgami wody z dowolnego kierunku. Dzięki temu wyświetlacz może być z powodzeniem stosowany w środowiskach o zwiększonym ryzyku zapylenia i przypadkowego zachlapania.
Stopień ochrony IP54 odpowiada wymaganiom typowych zastosowań przemysłowych, w których kluczowa jest odporność na czynniki zewnętrzne. Zastosowanie gotowej obudowy upraszcza proces integracji, umożliwiając szybsze dopasowanie modułu do docelowej konstrukcji urządzenia, a jednocześnie pozwala ograniczyć konieczność projektowania i wdrażania dodatkowych zabezpieczeń mechanicznych lub środowiskowych na poziomie projektu końcowego
Więcej o kodach szczelności przeczytasz w naszym artykule:
👉 Stopnie ochrony obudowy – co kryje się za kodem IP65?
Zastosowanie modelu WL0F0007000A8GAADSK00
Wyświetlacz WL0F0007000A8GAADSK00 to rozwiązanie, które doskonale sprawdzi się w wymagających aplikacjach realizowanych w takich obszarach, jak np.:
- przemysł ciężki – w tym hutnictwo, górnictwo, przemysł maszynowy i energetyczny,
- produkcja – zwłaszcza w procesach obróbczych realizowanych z wykorzystaniem technologii CNC,
- wojskowość – w systemach sterowania, urządzeniach mobilnych oraz rozwiązaniach wykorzystywanych w terenie,
- automotive – w panelach sterowania, wyświetlaczach pokładowych i systemach HMI zintegrowanych z magistralą CAN, wykorzystywanych w pojazdach.
Jeśli rozważasz wdrożenie tego typu rozwiązania w swoim projekcie, skontaktuj się z nami – doradzimy w zakresie doboru odpowiedniego modułu oraz zapewnimy wsparcie techniczne na każdym etapie realizacji projektu.
