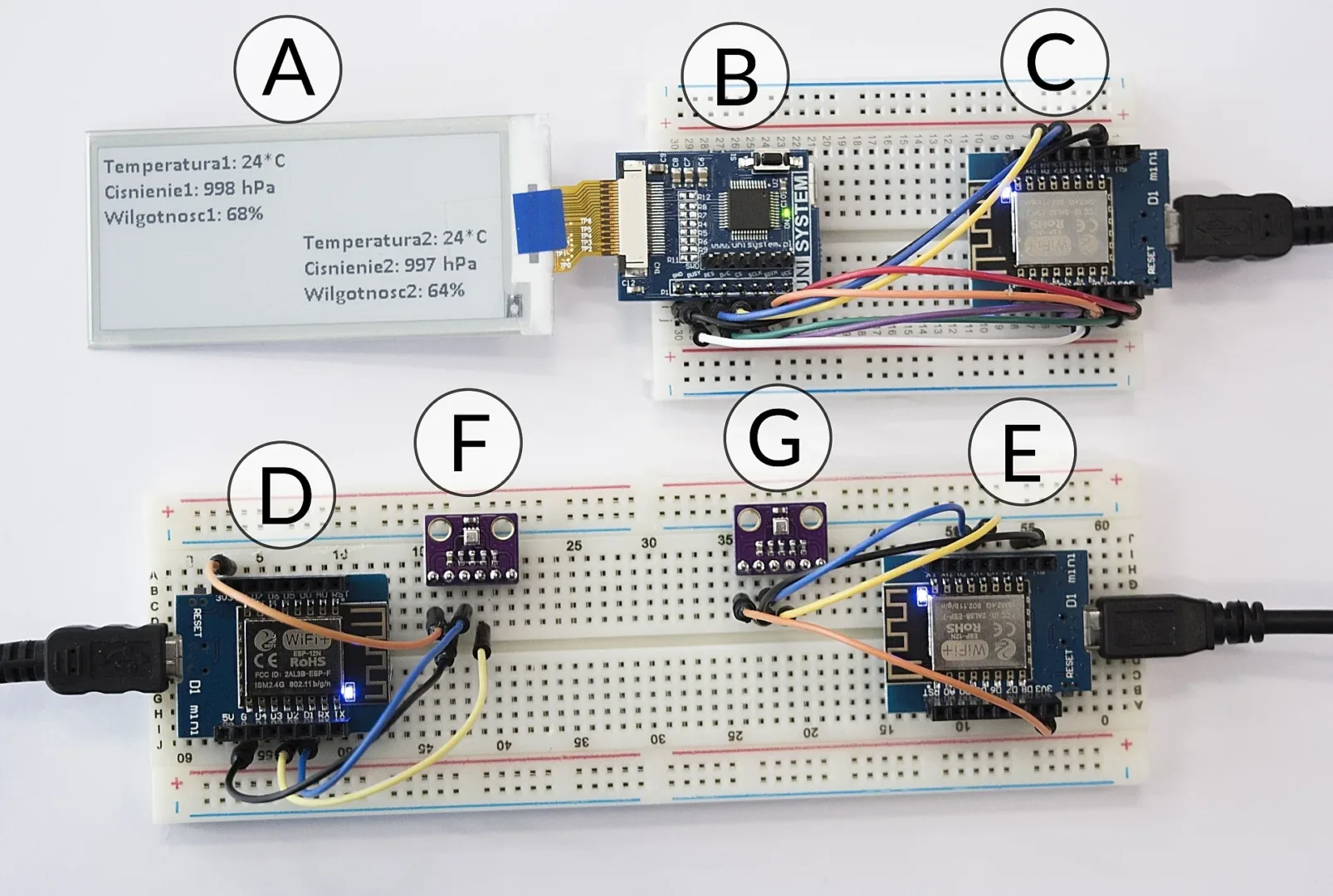

La photo ci-dessous montre un exemple d’application IoT utilisant l’écran e-paper HINK-E029A01. L’ensemble se compose de trois modules Wi-Fi nodeMCU, de deux capteurs (humidité, pression et température) et d’un affichage EPD avec la carte Unisystem EPD-COMPACT-DEMO-UH . L’application peut être utilisée dans la domotique et l’automatisation industrielle, par exemple dans le cadre du contrôleur de climatisation ou de fournaise.
L’un des modules Wi-Fi est connecté à l’écran via l’interface SPI et fonctionne comme un serveur de données. Les autres modules sont connectés aux capteurs via I2C et transmettent sans fil les informations environnementales au serveur. Les informations traitées sont présentées sur l’écran et transmises via Wi-Fi vers le cloud, où elles peuvent être gérées via un simple CMS. Il est possible de débrancher les cavaliers de la carte, ce qui vous permet de déconnecter le MCU intégré à la carte Unisystem et de contrôler le module à l’aide d’un hôte externe.
