Unisystem propose des écrans OLED monochromes fournis par Winstar. La vaste gamme comprend des modules de différentes tailles et proportions. En plus des formats standard, des modèles carrés et ronds sont également disponibles.
Le critère principal de classification des écrans OLED est la manière dont le contenu est présenté à l’écran. On distingue deux groupes principaux :
Les écrans OLED graphiques, capables de présenter n’importe quel contenu, y compris des graphiques. Leur taille est déterminée en spécifiant la résolution (nombre de pixels verticalement et horizontalement).
Les écrans OLED à caractères, capables de présenter des caractères individuels tels que des lettres ou des chiffres. Leur taille est déterminée en spécifiant le nombre de caractères et de lignes. Par exemple, dans une solution à huit caractères et deux lignes, un total de 16 caractères peuvent être affichés.
Les écrans OLED monochromes sont utilisés non seulement dans les appareils grand public, mais aussi dans les applications industrielles en raison de leur excellente lisibilité, de leur efficacité énergétique, de leurs larges plages de températures de fonctionnement, de leur fiabilité et de leur durabilité. De plus, ils sont fins et légers, ce qui les rend adaptés aux appareils portables tels que les équipements de mesure.
Pour les applications nécessitant une fonctionnalité tactile, un écran OLED peut être combiné avec un panneau tactile et un verre décoratif/protecteur. De plus, certains modèles standards sont également disponibles avec une fonctionnalité tactile intégrée.
Comment trouver le bon écran OLED dans notre offre ?
Lors du choix d’un écran OLED, il est important de prêter attention à plusieurs paramètres tels que la couleur du contenu, le type de module, la tension et la température de fonctionnement.
Ci-dessous, nous décrivons certains paramètres des écrans OLED.
Couleurs des écrans OLED

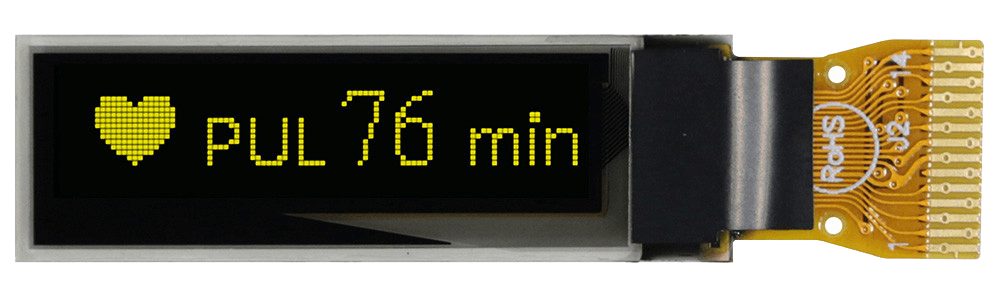

Les écrans OLED monochromes dominent l’offre d’Unisystem, avec des diodes d’une seule couleur, comme le blanc, le jaune, le rouge, le vert ou le bleu (qui définit la couleur du contenu affiché). Les écrans OLED monochromes peuvent également combiner différentes couleurs, ce qui donne lieu à une matrice composée de diodes de couleurs jaune et bleue, par exemple, permettant la création de bandes verticales ou horizontales en jaune et bleu.
Dans les applications grand public, les écrans OLED couleur sont couramment utilisés. Ces écrans utilisent des pixels composés de trois sous-pixels (rouge, vert et bleu (modèle RVB)) qui, une fois combinés, créent différentes nuances de couleurs. Ces matrices sont appelées écrans OLED RVB. Une autre variante est l’OLED RGBW (également connu sous le nom d’OLED blanc). Dans les écrans OLED RGBW, chaque pixel est composé de quatre sous-pixels, un pour chaque couleur primaire et un sous-pixel blanc supplémentaire. Cette modification améliore considérablement la qualité de reproduction des couleurs.
Types de modules d’affichage OLED
Les écrans OLED peuvent être classés en trois variantes structurelles :
- COG (Chip-on-Glass) : avec des diodes OLED placées sur le verre de l’écran. La variante COG est utilisée lorsqu’un nombre plus petit de diodes OLED est nécessaire, mais avec une qualité d’image supérieure et une taille de module plus petite.

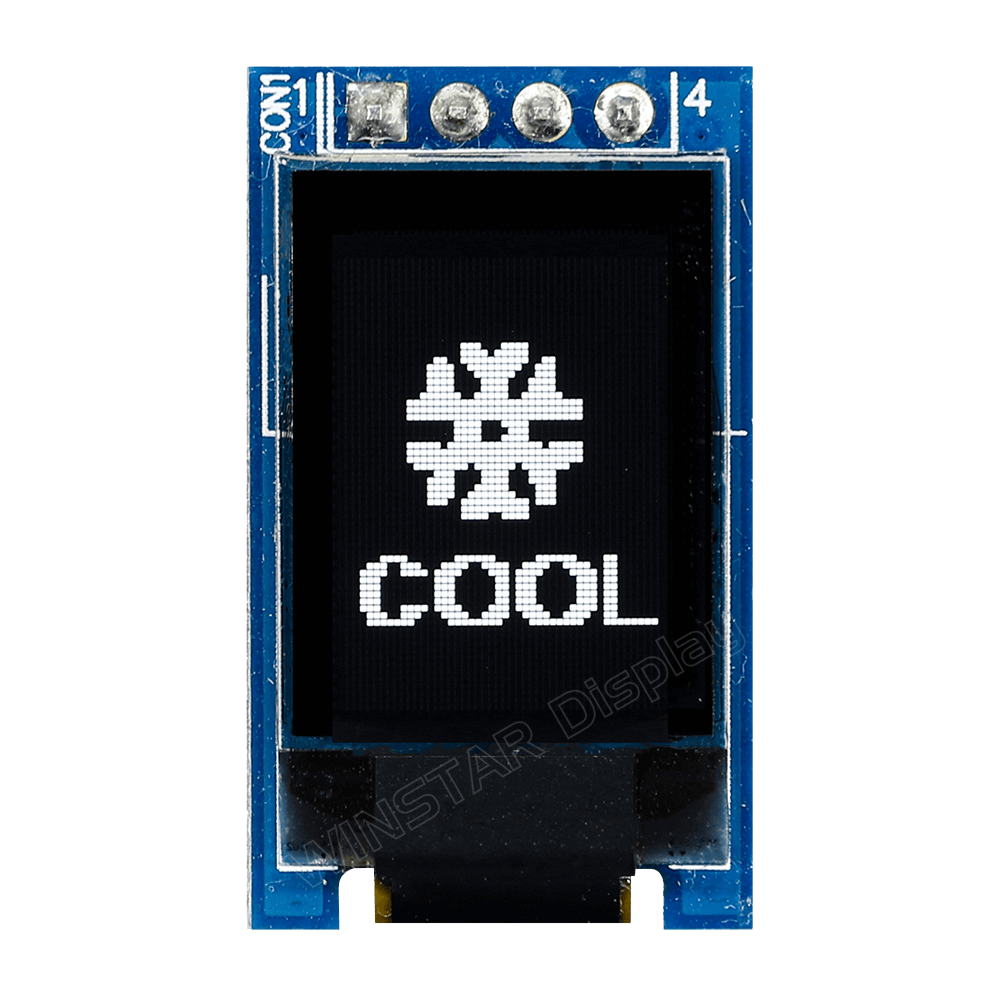

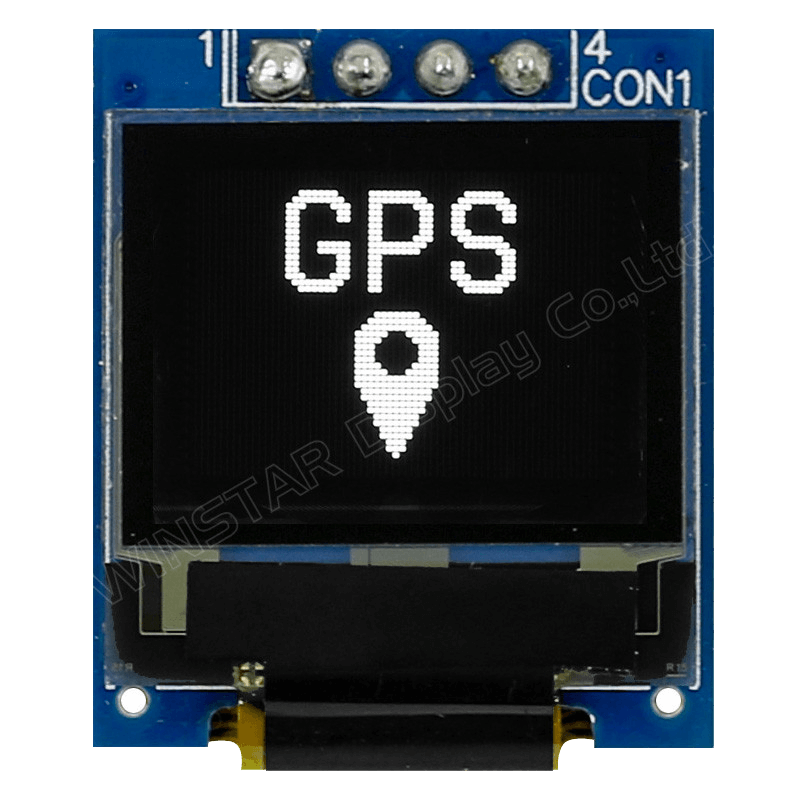

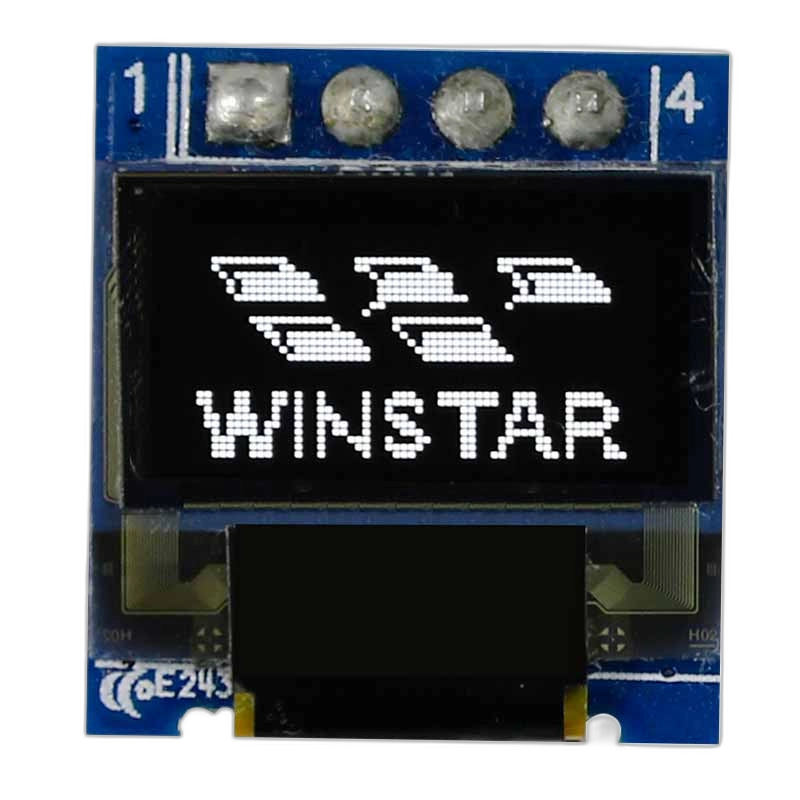

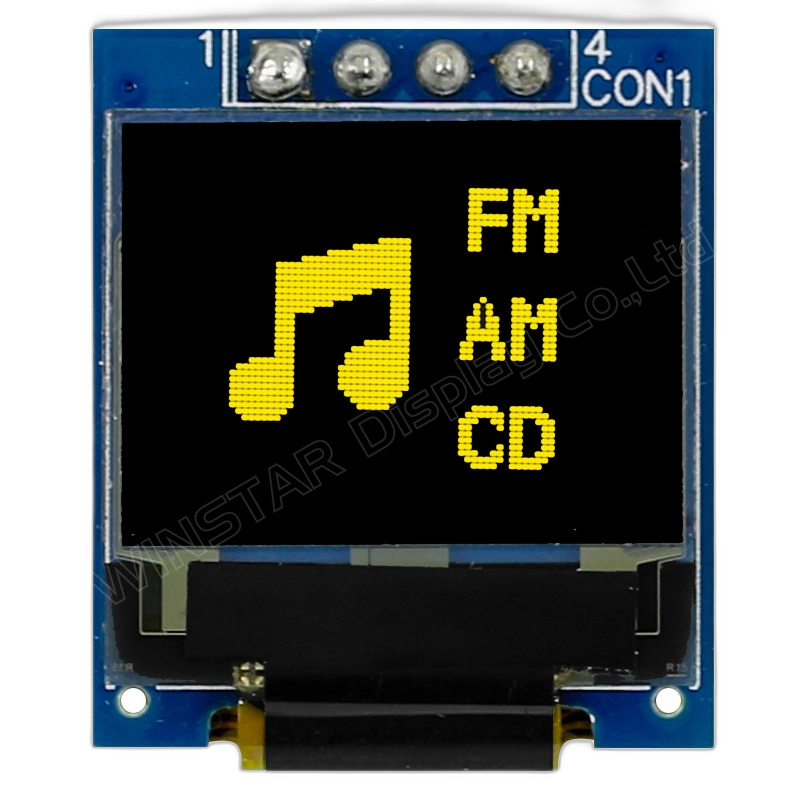

- COB (Chip-on-Board) : avec des diodes OLED placées sur un PCB. La variante COB est utilisée lorsqu’un grand nombre de diodes OLED est nécessaire, ou dans les applications où de faibles coûts de production sont une exigence clé.

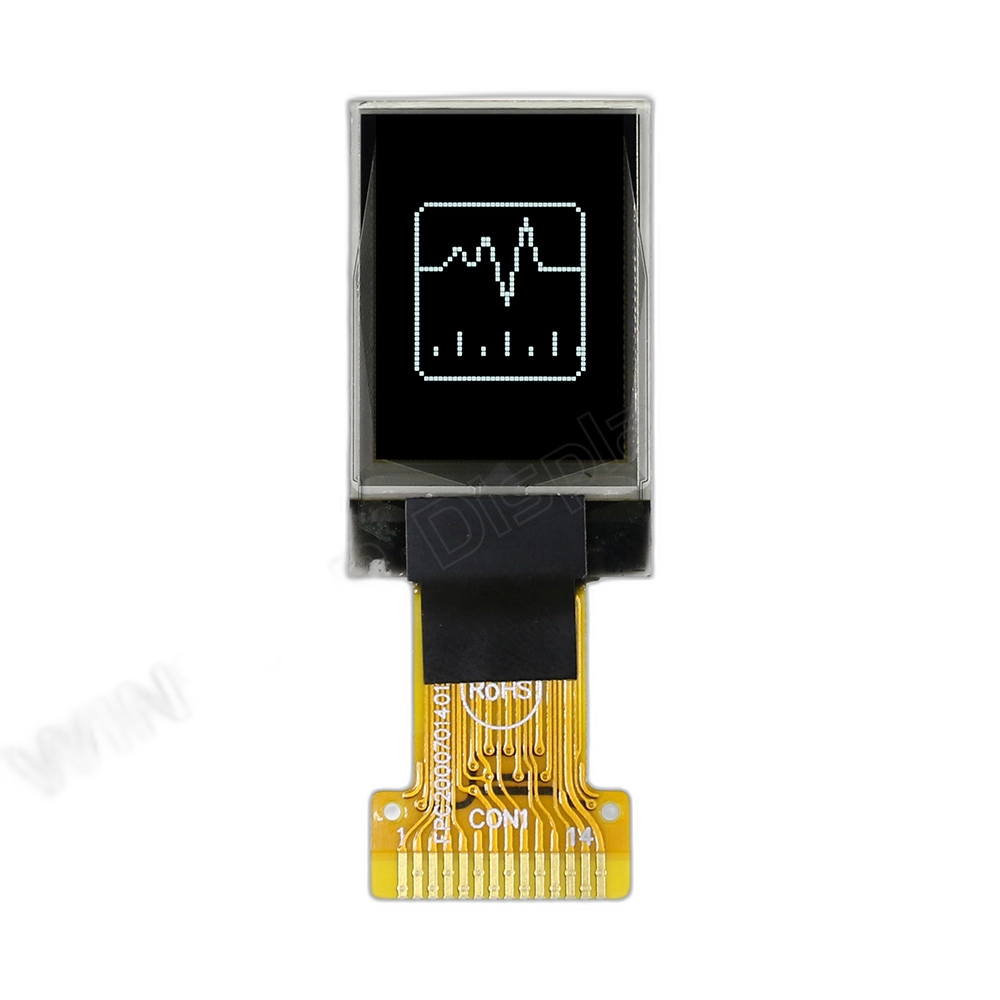

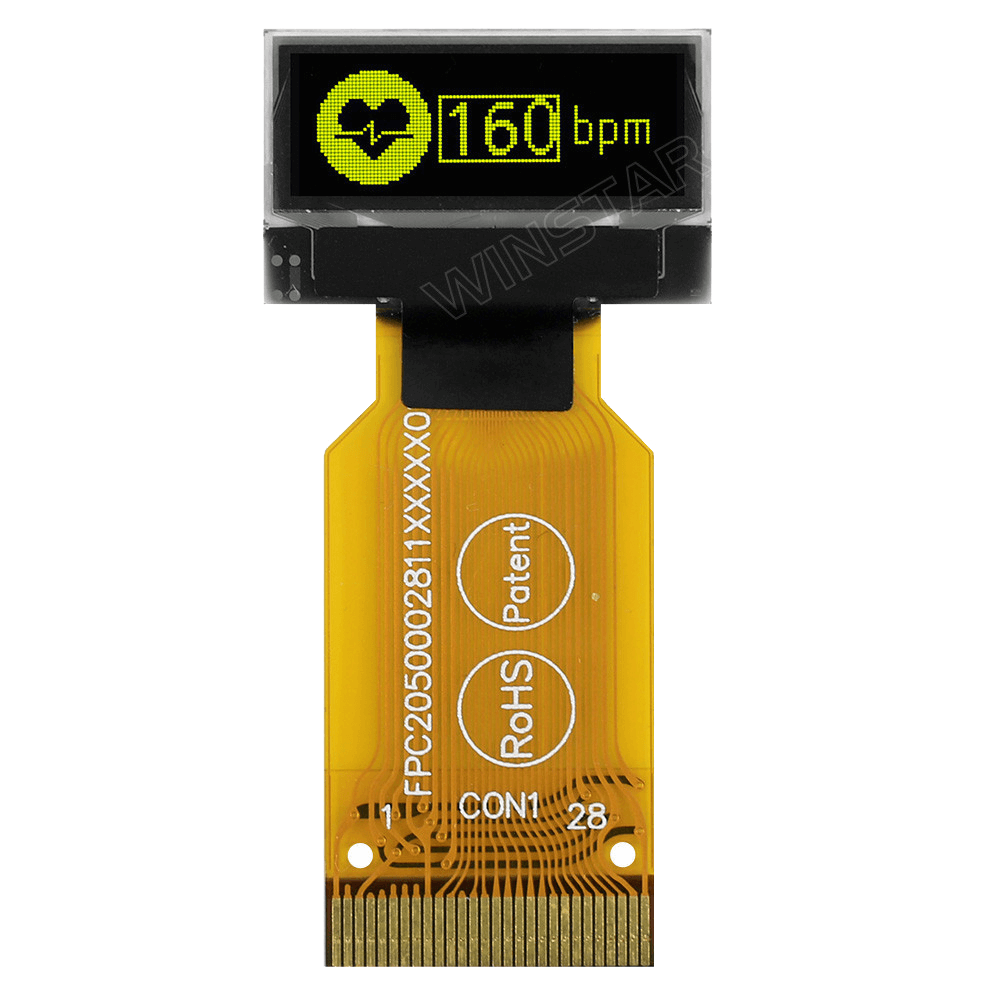

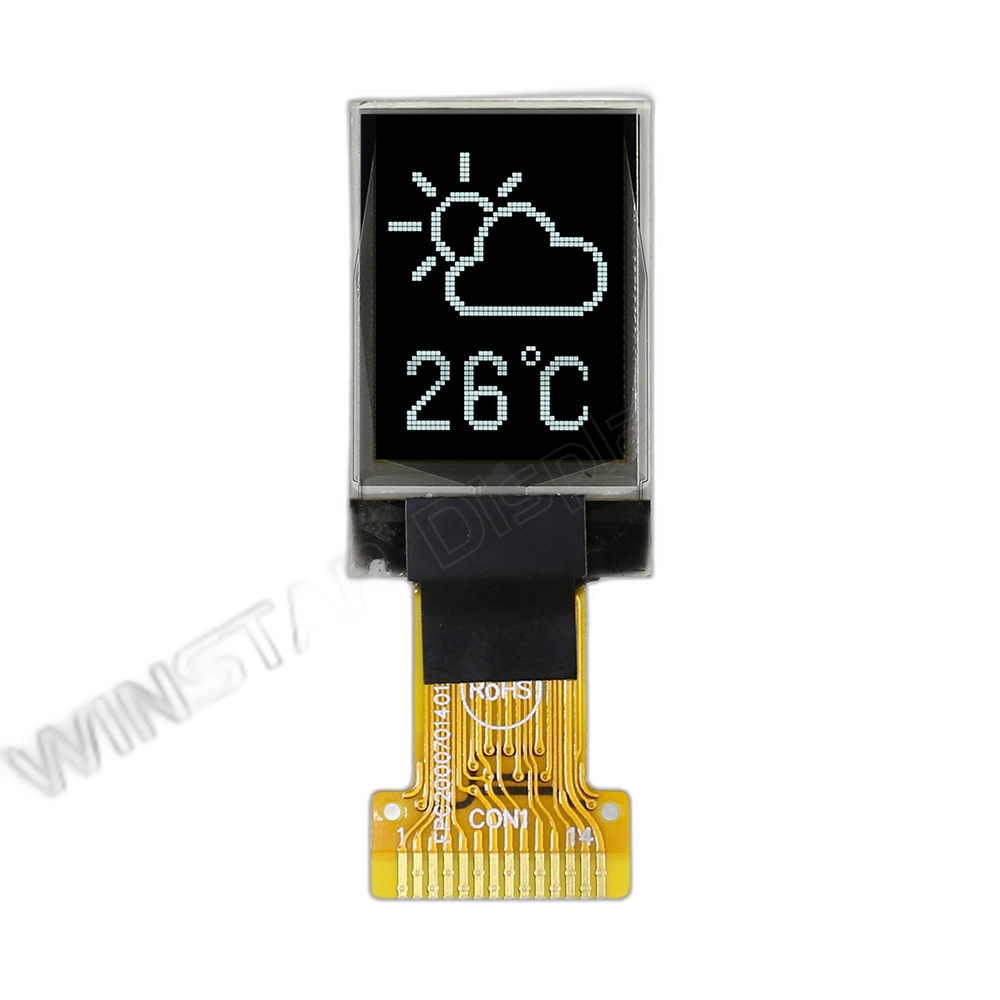

- COF (Chip-on-Film) : avec des diodes OLED placées sur un film flexible. La variante COF offre une meilleure qualité d’image et des fonctionnalités avancées, qui sont particulièrement importantes dans les applications industrielles.
Interfaces utilisées dans les écrans OLED
L’un des facteurs à prendre en compte dans le choix du bon écran OLED est l’interface, qui détermine la manière dont il communique avec le dispositif de contrôle. Les interfaces les plus utilisées dans les écrans OLED comprennent les interfaces 6800 et 8080, CAN, I2C et SPI.
L’interface 6800 est l’un des types les plus anciens et utilise huit fils pour transmettre les signaux de commande et les données. L’interface 8080 est une version avancée de l’interface 6800 et utilise 16 fils, permettant une communication plus rapide et plus avancée.
L’interface CAN est une solution multi-maître sans unité centrale. Dans ce réseau, tous les appareils surveillent le réseau en permanence et attendent une opportunité de transmettre leur propre message. Les données atteignent tous les appareils du réseau tout en conservant un ordre spécifique défini par des identifiants uniques attribués à chaque message (déterminant sa priorité).
L’interface I2C est une solution série dans laquelle la communication se fait de manière bidirectionnelle. Il s’agit d’un bus multi-maître et les informations sont transmises sous forme de paquets d’un octet. Chaque transmission a un début désigné (signal/bit START) et une fin (signal/bit STOP). Entre eux, le périphérique maître envoie une adresse de 7 bits, puis les bits de lecture/écriture et les données pertinentes au périphérique cible.
L’interface SPI est une solution série dans laquelle la communication se fait de manière bidirectionnelle. Elle est basée sur le modèle “maître/esclave”, bien qu’il ne s’agisse pas d’un bus multi-maître. En général, un seul périphérique maître est utilisé, connecté à plusieurs périphériques esclaves. Quatre lignes sont utilisées pour la transmission des informations.
Apprenez-en plus sur les interfaces utilisées pour la transmission de données grâce à nos guides – partie 1 et partie 2.
Tension dans les écrans OLED
La tension de fonctionnement des écrans OLED monochromes est généralement définie à 3 V, 3,3 V ou 5 V. Dans les applications utilisant des solutions OLED, il est important que la tension d’alimentation soit précisément adaptée à l’appareil final. Toute modification du chemin de tension nécessite l’utilisation de composants électroniques supplémentaires, ce qui entraîne des modifications de conception et affecte le coût de production final de l’appareil.
Température de fonctionnement des écrans OLED
Parmi les technologies d’affichage disponibles sur le marché, les écrans OLED se distinguent par leur large plage de températures de fonctionnement (pour presque tous les modèles, la plage de températures de fonctionnement est spécifiée de -40 à 80 °C). Cela leur permet d’être utilisés à des températures extrêmement basses et élevées sans avoir besoin d’éléments supplémentaires tels que des ventilateurs ou des radiateurs.
