La métrologie industrielle est un domaine qui a connu une croissance rapide ces dernières années. Les fabricants, soucieux de fournir des solutions de la plus haute qualité à leurs clients, introduisent des étapes de vérification supplémentaires dans leurs processus de production, y compris à l’aide d’appareils de mesure avancés. En outre, ils évoluent et s’adaptent aux tendances modernes en matière de conception. Nous pouvons le constater dans la manière dont le contenu est affiché – les mesures qui étaient autrefois lues sur des horloges sont maintenant présentées sur des écrans.

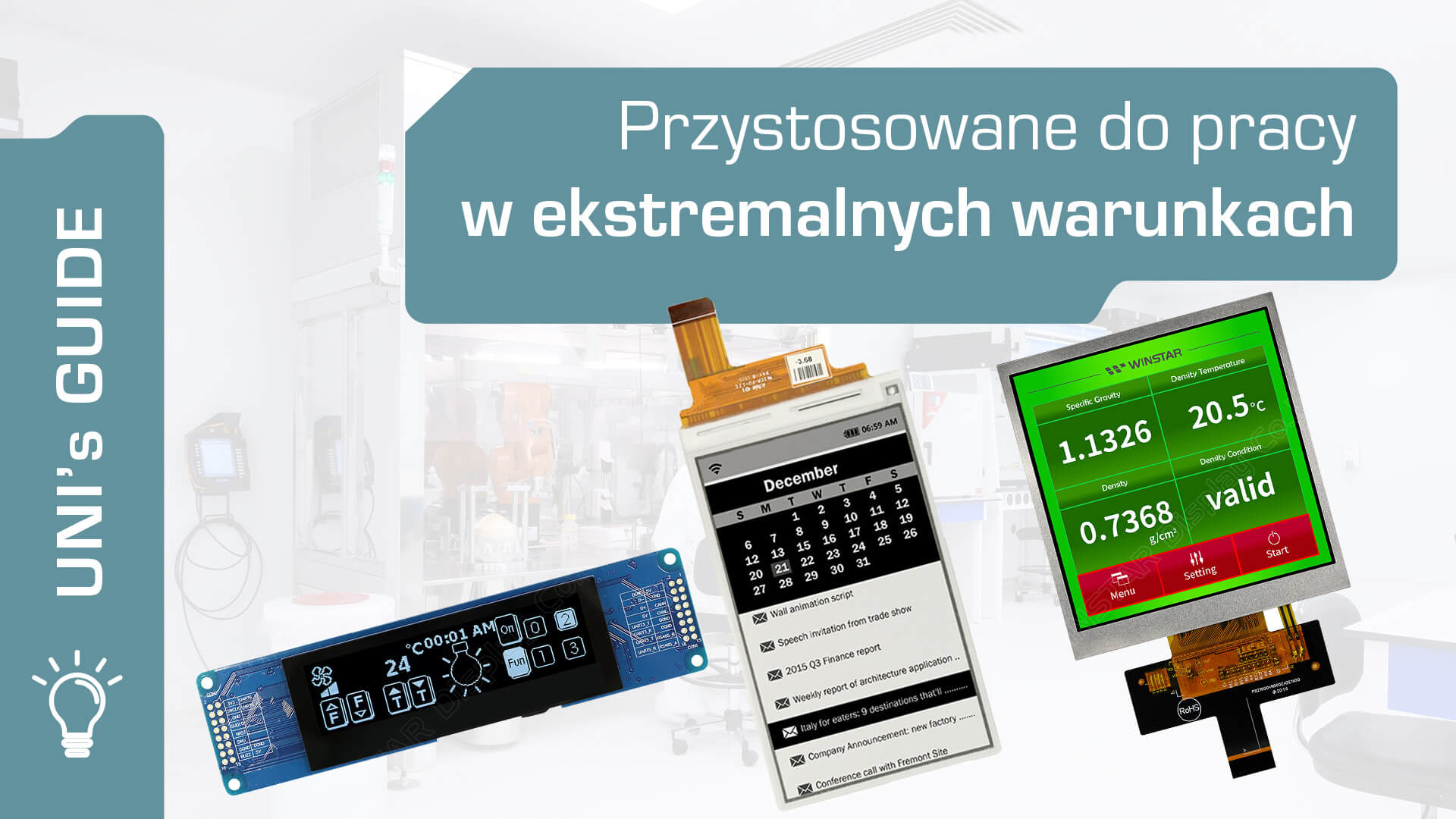

Du point de vue de l’utilisateur d’un appareil de mesure portable, le facteur le plus important est la précision de la mesure effectuée. Son travail sera facilité par une lecture efficace des données sur l’écran, ce qui dépend de la sélection d’un affichage approprié. Il existe sur le marché un certain nombre de solutions qui peuvent être mises en œuvre avec succès dans ce type d’équipement. Cet article présente une sélection de modèles d’écrans de notre gamme, y compris des solutions pour les conditions extrêmes.
Écrans OLED
Les écrans OLED sont des solutions populaires utilisées dans les appareils de mesure portables. Il s’agit principalement de modules monochromes dont la diagonale est inférieure à 5 pouces et qui sont idéaux pour présenter des données de base.
Les diodes OLED qui composent la matrice des écrans OLED sont la source de lumière pour un contraste élevé, ainsi que des angles de vision complets pour un accès illimité au contenu affiché, dans la lumière comme dans l’obscurité. En outre, les écrans OLED peuvent résister à des températures extrêmement basses comme à des températures élevées – ils peuvent fonctionner sans problème dans une plage de températures allant de -40 à 80°C, ce qui leur permet d’être utilisés dans des applications intérieures et extérieures.
Plus de 150 modèles d’écrans OLED de 0,49 à 5,5 pouces sont disponibles dans la gamme Unisystem. Une solution intéressante est le modèle WLEP02566400DGAAASA00 de Winstar avec une diagonale de 3,55 pouces et une résolution de 256×64 px. Il s’agit d’une solution Smart Display pour laquelle le fabricant fournit un logiciel permettant de concevoir soi-même des interfaces utilisateur à l’aide d’une base de données d’éléments prêts à l’emploi.
Le tableau résume des exemples de modèles d’écrans OLED de Winstar disponibles chez Unisystem. Ils peuvent être utilisés dans une variété d’appareils mobiles, y compris les instruments de mesure.
| modèle | diagonale / résolution | structure | zone active | dimensions extérieures | interface | plage de température de fonctionnement | versions de couleurs disponibles |
| WEO012864AC | 0.96″ / 128×64 | COG | 21,74 × 10,86 mm | 26,70 × 19,26 × 1,26 mm | 6800, 8080, SPI, I2C | -40~80°C | blanc |
| WEO012864AJ | 2.42″ / 128×64 | COG | 55,01 × 27,49 mm | 60,5 × 37,0 × 2,11 mm | 6800, 8080, SPI, I2C | -40~80°C | blanc / jaune |
| WEX025664D | 5.5″ / 256×64 | COF | 135,65 × 33,89 mm | 146,0 × 45,0 × 2,05 mm | 6800, 8080, SPI | -40~80°C | blanc / jaune / vert |
Écrans LCD-TFT
Si des graphiques en couleur, par exemple, doivent être présentés sur l’écran d’un appareil de mesure portable, un écran LCD-TFT peut être recommandé. Dans des conditions de forte luminosité, l’excellente lisibilité du contenu dépendra non seulement de la résolution, mais aussi de la luminosité, l’angle de vision complet étant un avantage supplémentaire. Il convient également de veiller à ce que la plage de température de fonctionnement soit suffisamment large, car le dépassement des normes indiquées par le fabricant risque d’endommager le module. Il est préférable d’utiliser des solutions dont la plage de température de fonctionnement est la plus large possible, même de -30 à 80°C.
Ces paramètres sont satisfaits, entre autres, par le modèle WF40ESWAA6MNN0 de Winstar – est un écran LCD-TFT de 4 pouces avec une résolution de 480×480 px, une luminosité de 1000 cd/m2 et des angles de vision de 80°/80°/80°/80°. Sa plage de température de fonctionnement est spécifiée entre -30° et 80°C. Une interface conçue principalement pour les appareils mobiles, à savoir MIPI DSI, est implémentée dans ce modèle. Elle se distingue par ses performances élevées et sa faible consommation d’énergie, ainsi que par sa résistance aux interférences électromagnétiques.
Affichages sur papier électronique
Les écrans e-paper sont généralement associés aux lecteurs de livres électroniques, mais leur utilisation dans les espaces publics, comme les systèmes de signalisation numérique, gagne en popularité. De plus, ils feront également leurs preuves dans l’industrie.
Les appareils de mesure portables peuvent mettre en œuvre, par exemple, le modèle 4.3″. ED043WC3 conçu par l’équipe E Ink. Grâce aux propriétés des écrans e-paper, telles que des angles de vision illimités, le contenu présenté sur ces écrans est parfaitement lisible. Une condition préalable est l’accès à une source de lumière externe – le papier électronique n’utilise pas de rétroéclairage standard comme dans les solutions LCD-TFT, bien qu’il soit bien sûr possible d’introduire une source de lumière indépendante supplémentaire telle qu’une LED. Les plages de température limitées peuvent constituer un inconvénient – pour le modèle ED043WC3 en question, elles ont été spécifiées entre 0 et 50°C. À des températures inférieures ou supérieures, sans l’utilisation de méthodes supplémentaires de contrôle de la température telles que des radiateurs ou des ventilateurs, le papier électronique ne fonctionnera pas correctement et pourra même être endommagé.
Les solutions e-paper, comme les autres technologies de visualisation de contenu évoquées, sont encore en cours de développement. Certains modèles disponibles sur le marché peuvent être utilisés à des températures inférieures à zéro, mais toujours inférieures à -10°C. Ils sont donc principalement utilisés dans le secteur du commerce de détail pour automatiser davantage les processus de gestion des prix, en introduisant des étiquettes de prix en papier électronique non seulement dans les rayons, mais aussi dans les réfrigérateurs.
L’aperçu des écrans présenté ici n’est qu’une sélection de solutions actuellement disponibles sur le marché. Les écrans AMOLED, par exemple, qui sont populaires dans les équipements commerciaux tels que les téléphones et les tablettes, pourraient également être utilisés avec succès dans les appareils de mesure portables, si le budget le permet.
Quelle est la technologie la plus adaptée à l’appareil que vous concevez ? Prenez contact avec nous – nous serons heureux de vous aider à choisir la solution optimale.
