La demande croissante d’interfaces utilisateur modernes dans les dispositifs portables, les solutions pour espaces intelligents et les panneaux de commande pousse les fabricants à rechercher des composants qui allient fonctionnalité, esthétique et facilité d’intégration. Le WFN0128A2T0YADNN000 – un écran LCD-TFT rond de 1,28 pouce signé Winstar – répond parfaitement à ces besoins. Ce module polyvalent convient à une large gamme d’applications.
Spis treści
Winstar est un fabricant expérimenté d’écrans spécialisés pour des applications grand public, commerciales et industrielles. Le modèle WFN0128A2T0YADNN000 illustre parfaitement une conception orientée vers l’application – combinant une géométrie originale, d’excellentes performances optiques et une intégration flexible aux systèmes embarqués.
Écran rond – Quand design et fonctionnalité se rencontrent

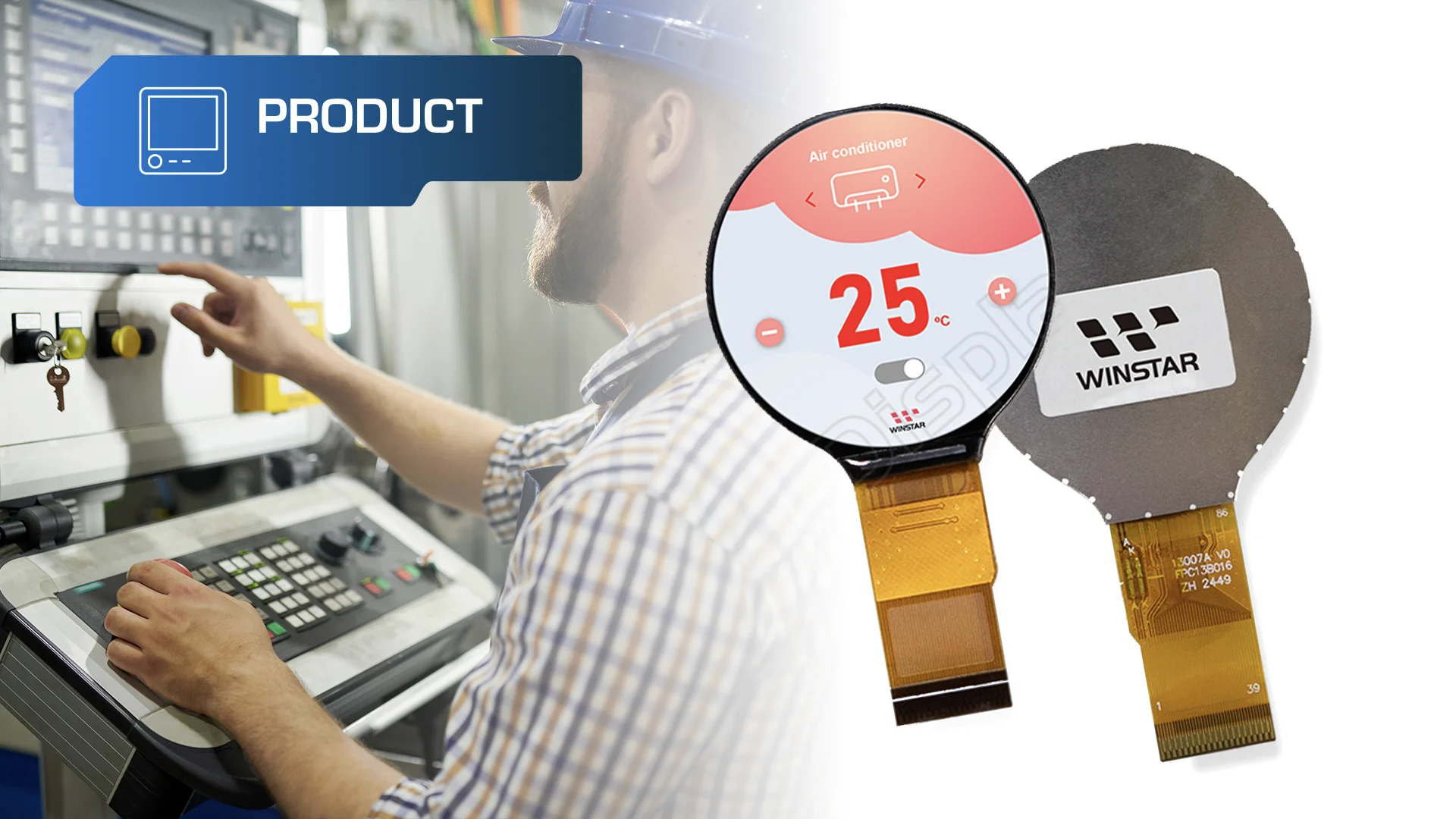

Le WFN0128A2T0YADNN000 est un écran LCD-TFT rond de 1,28 pouce avec une résolution de 240×240 pixels, conçu pour les applications nécessitant des formes non standard et/ou des agencements compacts. La zone active a un diamètre de 32,4 mm, tandis que les dimensions totales du module sont de 35,6 × 37,74 × 1,48 mm.
Grâce à son format compact et sa forme circulaire, cet écran est idéal aussi bien pour des appareils de petite taille avec un espace d’intégration limité que pour des systèmes plus complexes nécessitant une visualisation précise des données et la gestion de multiples points d’interaction – comme les panneaux dotés de plusieurs modules. Sa forme, adaptée à l’affichage d’indicateurs graphiques ou de cadrans numériques, améliore non seulement l’ergonomie et la facilité d’utilisation, mais confère également un aspect moderne et attrayant à l’appareil.
Du point de vue des intégrateurs de systèmes embarqués, le WFN0128A2T0YADNN000 offre un équilibre optimal entre esthétique, qualité d’affichage et simplicité d’installation.
Des performances stables dans des conditions exigeantes
Le WFN0128A2T0YADNN000 fonctionne de manière fiable même dans des conditions environnementales difficiles. Sa luminosité de 500 cd/m², associée à un revêtement anti-reflet (Anti-Glare), garantit une excellente lisibilité même dans des environnements très lumineux. Grâce à la technologie IPS, les images affichées restent nettes et lisibles sous tous les angles (85°/85°/85°/85°), ce qui est crucial pour les dispositifs portables, les installations murales ou les équipements placés dans des endroits difficiles d’accès. Un contraste de 700:1 assure une profondeur et une clarté optimales des contenus graphiques et textuels.
Ce modèle est conçu pour fonctionner dans une large plage de températures de -20°C à +70°C, permettant son utilisation dans des appareils industriels exposés à des températures extrêmes ou à des variations rapides de température.
Communication flexible – Plusieurs interfaces dans un seul module
Le WFN0128A2T0YADNN000 est équipé du contrôleur GC9A01, qui prend en charge plusieurs types d’interfaces, notamment:
- MCU (8/9/16/18 bits),
- SPI (3 et 4 fils),
- RVB (16 et 18 bits).
Ainsi, le module peut être facilement connecté à divers dispositifs sans nécessiter d’adaptateurs personnalisés ou de convertisseurs d’interface. C’est un avantage majeur dans les projets où la rapidité de mise en œuvre ou la compatibilité avec des systèmes existants est essentielle.
Un autre atout réside dans la large disponibilité des ressources de développement pour le contrôleur GC9A01 – les utilisateurs disposent de bibliothèques prêtes à l’emploi et d’exemples de code, facilitant ainsi l’intégration de l’écran dans différentes plateformes matérielles et environnements de développement. Cela simplifie l’implémentation, accélère les phases de test et réduit le temps nécessaire pour lancer l’interface graphique. L’utilisation d’un module doté d’un contrôleur aussi polyvalent augmente la flexibilité de conception, réduit le time-to-market et minimise les risques techniques dans les phases ultérieures de développement.
Caractéristiques techniques clés du WFN0128A2T0YADNN000:
| Paramètre | WFN0128A2T0YADNN000 |
| Taille | 1.28″ |
| Résolution | 240 × 240 px |
| Zone active | 32,4 × 32,4 mm |
| Dimensions extérieures | 35,6 × 37,74 × 1,48 mm |
| Luminosité | 500 cd/m² |
| Angles de vision | 85°/85°/85°/85° (IPS) |
| Revêtement de surface | Anti-Glare |
| Écran tactile | Aucun |
| Interfaces | MCU (8/9/16/18 bits), SPI (3 et 4 fils), RVB (16 et 18 bits) |
| Contrôleur | GC9A01 |
| Température de fonctionnement | -20 ~ 70 °C |
| Durée de vie des LED | ≥ 50 000 h |
Domaines d’application idéaux pour le WFN0128A2T0YADNN000
Le WFN0128A2T0YADNN000 est parfaitement adapté partout où la compacité, le design moderne et une interface intuitive sont des critères essentiels. Les domaines d’application potentiels incluent:
- automatisation industrielle – indicateurs d’état, boutons rotatifs numériques, panneaux de commande miniatures dans les machines et systèmes industriels,
- commerce – écrans compacts dans les distributeurs automatiques,
- Smart Home et Smart Office – thermostats, interrupteurs intelligents, panneaux de commande pour l’éclairage ou la gestion de la température,
- IoT – dispositifs compacts avec affichage des données des capteurs, tels que la qualité de l’air ou la consommation d’énergie,
- santé – dispositifs de diagnostic portables et fixes, moniteurs de santé, bracelets connectés avec affichages graphiques,
- automobile – indicateurs graphiques auxiliaires, cadrans numériques, panneaux de contrôle pour la climatisation ou les fonctions audio,
- électronique grand public – écrans dans les appareils électroménagers, équipements audio, et machines à café.
Vous envisagez d’intégrer le WFN0128A2T0YADNN000 dans votre projet ? Contactez-nous – nous vous fournirons un accompagnement professionnel pour faciliter l’intégration de cet écran.
