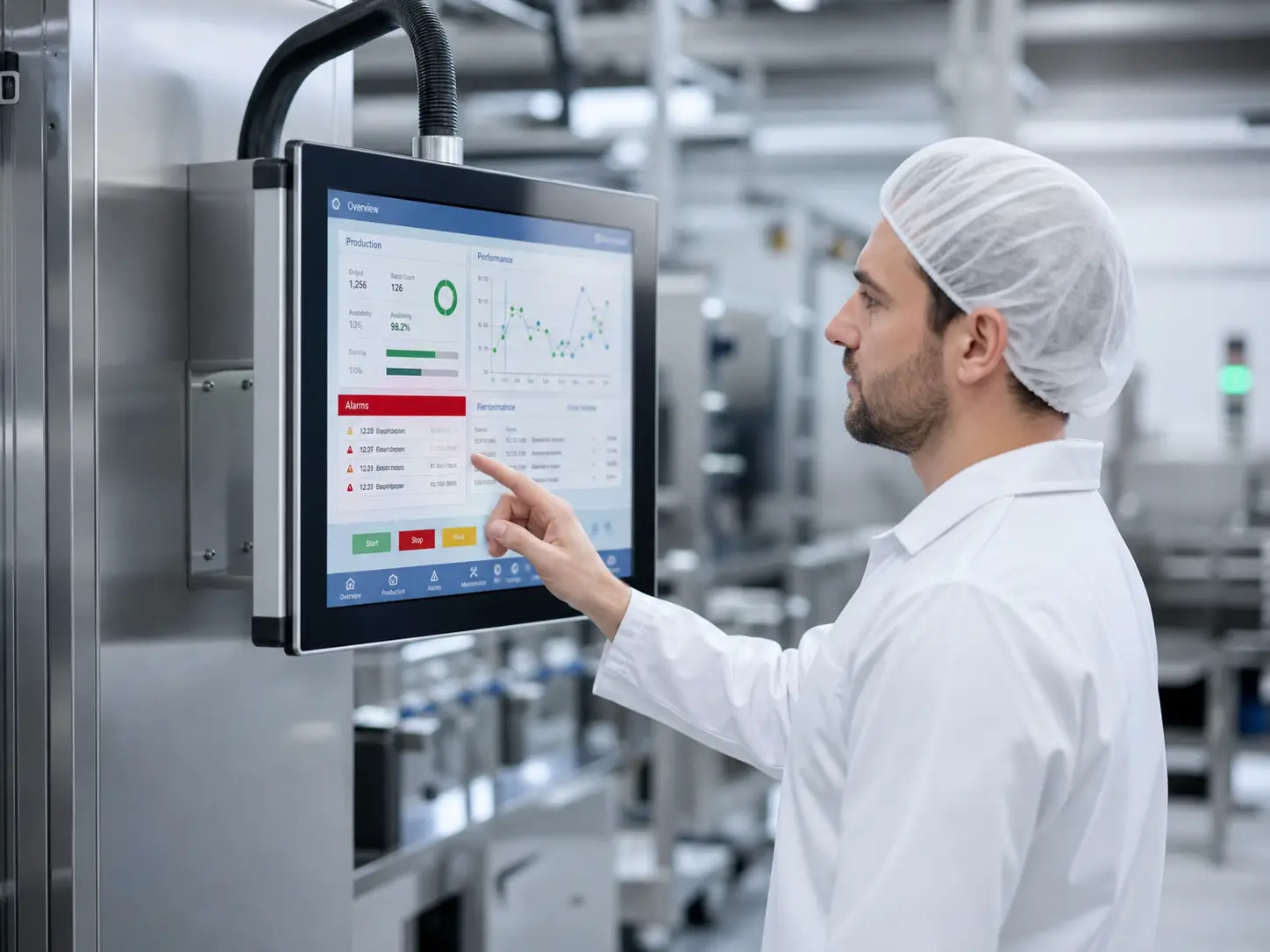

HMI: ¿qué es?
Una HMI es una interfaz que permite a una persona comunicarse con una máquina, un dispositivo o un sistema de control. Actúa como una capa que convierte los datos técnicos de la máquina en información comprensible para el operador, y las acciones del usuario en órdenes ejecutadas por el sistema. Una HMI permite al operador ver lo que ocurre con la máquina y responder en consecuencia. Puede mostrar el estado actual del aparato, la temperatura, la velocidad de funcionamiento, el nivel de llenado, los mensajes de alarma, los datos de producción o el historial de eventos. Desde el panel de la HMI, el operador también puede iniciar un proceso, cambiar los parámetros de funcionamiento, seleccionar un modo de funcionamiento, confirmar una alarma o acceder a los diagnósticos.
Históricamente, los paneles de operador podían adoptar la forma de amplios pupitres de mando con botones, interruptores, indicadores y lámparas de señalización. Hoy, la norma son las soluciones basadas en pantallas -a menudo con funcionalidad táctil-, que pueden complementarse con elementos mecánicos como botones de función, mandos o indicadores de señal.
Aunque el término HMI puede referirse a diversos dispositivos que permiten interactuar con una máquina, en la práctica se utiliza más comúnmente en la automatización industrial, la robótica, la tecnología médica, el transporte, la energía, el comercio minorista y la infraestructura técnica. Incluye, entre otros, paneles de operador, interfaces de sistemas de control, terminales de autoservicio, sistemas de información pública y de pasajeros, dispositivos de aparcamiento, soluciones de TPV, así como paneles utilizados en la automatización de edificios, sistemas de control de accesos e instalaciones energéticas.
Imaginemos un puesto de trabajo con un robot industrial que realiza operaciones repetitivas en una línea de producción. Un panel HMI situado cerca del robot permite al operario supervisar su estado, comprobar los parámetros de funcionamiento, iniciar tareas, responder a alarmas y acceder a diagnósticos. En sistemas más avanzados, los datos seleccionados también pueden estar disponibles desde un ordenador, una tableta o una interfaz basada en la web, pero el panel del operador local sigue siendo el principal punto de operación. Esto proporciona al operador un acceso rápido a la información más importante y permite un control seguro del aparato.
¿Cómo funciona un sistema HMI?

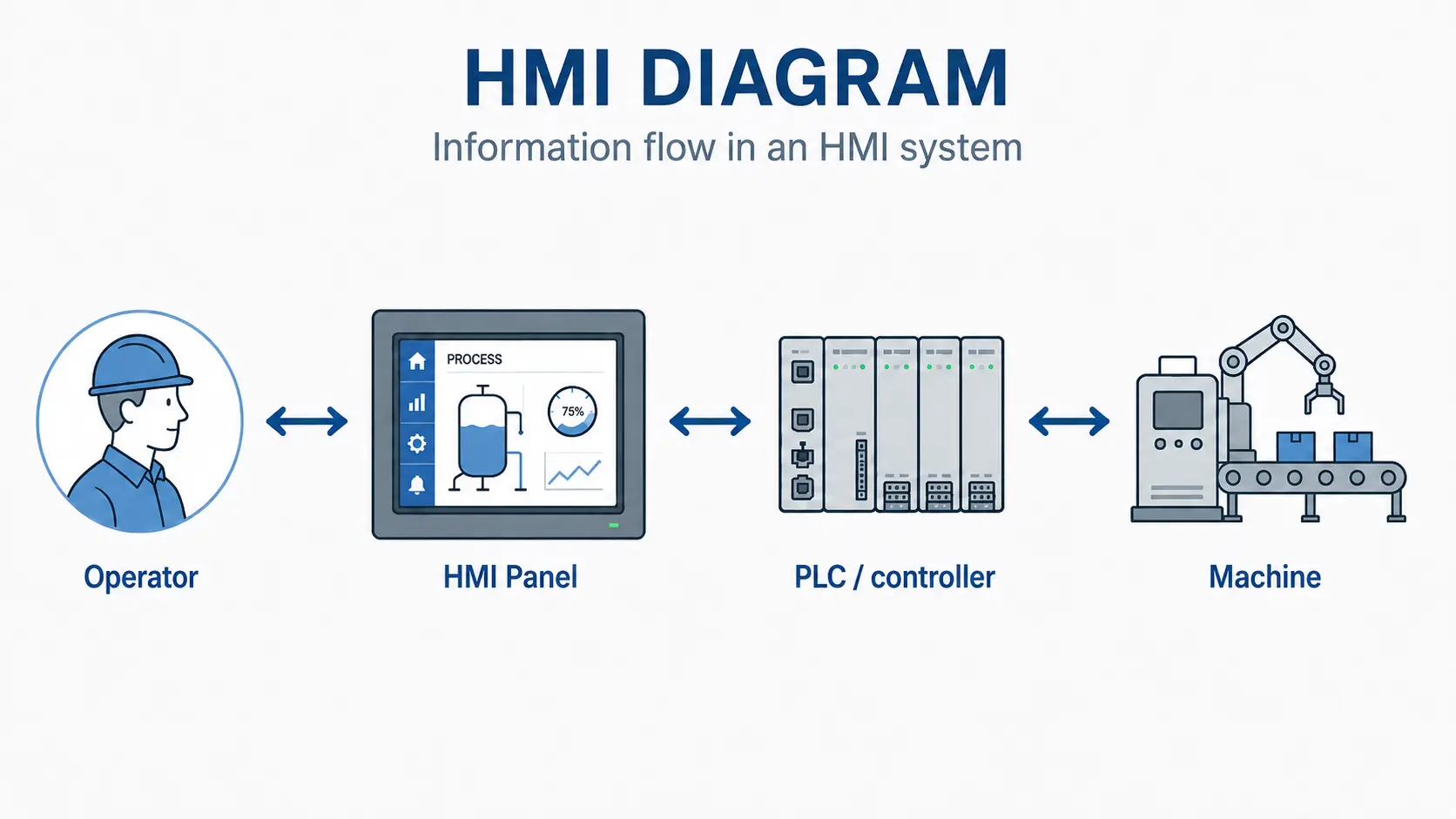

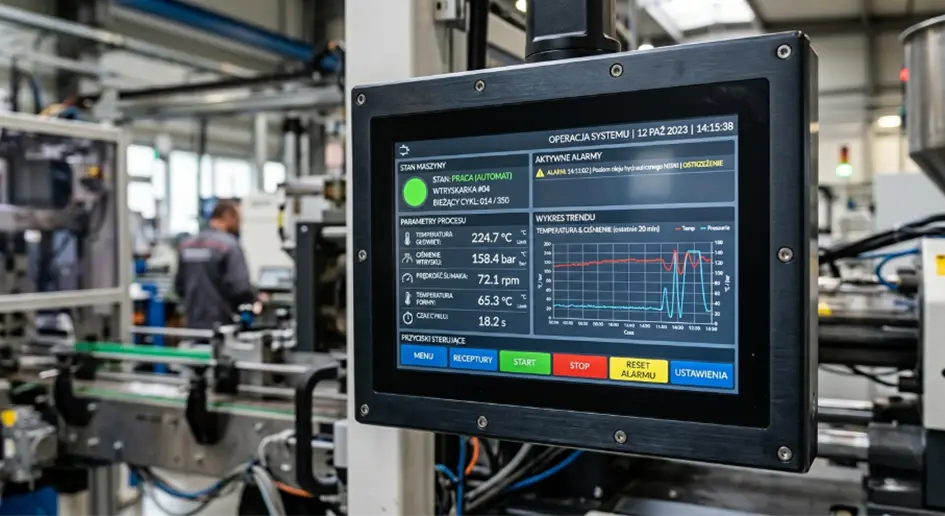

Un sistema HMI combina componentes de hardware -como una pantalla, un panel táctil, un controlador e interfaces de comunicación- con software que se encarga de la visualización de datos, el procesamiento de comandos y el intercambio de información con el sistema de control.
En la práctica, el funcionamiento de una HMI puede describirse en varios pasos. La máquina, los sensores o el PLC proporcionan información sobre el estado actual del proceso. El panel de la HMI recibe estos datos y los presenta al operador en un formato claro: como parámetros, mensajes, gráficos o alarmas. A continuación, el operador puede actuar, por ejemplo, cambiar los ajustes, iniciar un procedimiento, confirmar una alarma o detener el proceso. La orden introducida por el usuario se envía de vuelta al sistema de control, que realiza la operación adecuada.
Capa de hardware: pantalla, panel táctil y controlador

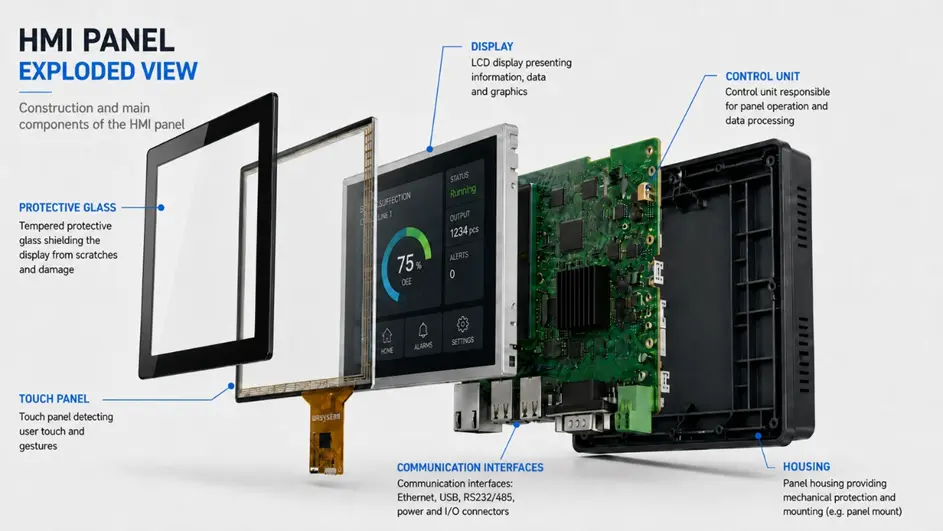

Un panel HMI típico combina varios componentes de hardware y software: una pantalla, un panel táctil, una unidad de control, interfaces de comunicación y software responsable de la presentación de los datos y el manejo de los comandos del operador. La selección de estos elementos determina que el panel sea legible, cómodo de usar y se adapte correctamente a las condiciones de funcionamiento del aparato.
El cuadro siguiente presenta los componentes clave:
| Componente | Tecnología | Por qué es importante |
| Mostrar | Lo más habitual es que sean TFT-LCD, seleccionados en función de parámetros como la diagonal, la resolución, el brillo y los ángulos de visión | Sirve para visualizar información sobre el funcionamiento del aparato o del proceso, incluidos datos de funcionamiento, estados, alarmas y mensajes del sistema |
| Panel táctil | Panel táctil resistivo (RTP) o capacitivo (CTP ) que permite el control táctil | Permite al operador interactuar directamente con la interfaz e introducir comandos desde el panel |
| Unidad de control | Plataforma basada en un microcontrolador, SoC u ordenador industrial | Ejecuta el software de la HMI, se comunica con el PLC y procesa los datos |
| Interfaces de comunicación | RS-232, RS-485, CAN, USB, Ethernet y protocolos de comunicación industrial, como Modbus, CANopen, OPC UA y MQTT | Permiten el intercambio de datos entre el panel HMI y otros componentes del sistema, como PLCs, sensores, módulos de E/S, sistemas SCADA o sistemas de nivel superior |
El alcance de los componentes del panel HMI depende de los requisitos específicos de la aplicación. En soluciones más sencillas, la pantalla, el panel táctil, la unidad de control y la comunicación con el sistema son los elementos clave. En proyectos más exigentes, también se necesitan componentes adicionales para la integración mecánica, la alimentación eléctrica y la protección del dispositivo, como cristal protector, juntas adecuadas, revestimientos ópticos, módulos de E/S, memoria para datos históricos y botones o indicadores de señal adicionales.
La fuente de alimentación también es un elemento importante, ya que debe garantizar un funcionamiento estable de la electrónica en las condiciones típicas de una aplicación determinada. Según el proyecto, puede incluir una fuente de alimentación, convertidores CC/CC, filtros, protección contra sobretensiones u otros componentes que protejan el circuito contra fluctuaciones de tensión e interferencias. Esto es especialmente importante en entornos industriales, donde un panel HMI puede funcionar muy cerca de motores, convertidores de frecuencia, fuentes de alimentación conmutadas u otras fuentes de interferencias electromagnéticas.
La carcasa, o la forma en que el panel se integra en la caja del dispositivo, es igualmente importante. Si el panel de la HMI es un módulo independiente, la carcasa protege sus componentes contra el polvo, la humedad, el agua, los impactos y otros factores ambientales. Si, por el contrario, la HMI está integrada directamente en el aparato, los elementos estructurales de todo el sistema -el frontal, el marco, el cristal protector, las juntas y los materiales seleccionados para las condiciones de funcionamiento- desempeñan una función protectora similar. En estos casos, factores como el grado de protección IP, el grado de resistencia a los impactos mecánicos IK y la durabilidad de los materiales sometidos a un uso intensivo cobran importancia.
Capa de software – visualización y lógica de control
La segunda parte de un sistema HMI es el software. Determina qué información ve el operador, cómo se presenta y qué acciones puede realizar desde el panel.
Un software HMI bien diseñado ayuda al operario en el funcionamiento diario de la máquina permitiendo, entre otras cosas:
- Visualización de los datos del proceso, como la temperatura, la presión, la velocidad, el nivel de llenado, el número de piezas producidas o el estado actual de la máquina,
- Presentación de alarmas y mensajes: proporcionan información sobre errores, superación de umbrales, fallos, paradas del proceso o necesidad de realizar actividades de mantenimiento,
- Funciones de control y ajuste: cambiar parámetros de funcionamiento, iniciar procedimientos, reconocer alarmas, cambiar modos de funcionamiento o detener el proceso,
- Comunicación con el PLC y otros dispositivos: recepción de datos del sistema de control y envío de órdenes introducidas por el operador,
- Gestión de acceso de usuarios: limitar la capacidad de cambiar parámetros críticos sólo a los usuarios autorizados, como un operador, un técnico de servicio o un administrador,
- Archivo de datos: almacenar el historial de alarmas, tendencias, recetas de procesos, eventos o parámetros de funcionamiento seleccionados,
- Soporte para diagnósticos, lo que facilita la identificación de problemas, el análisis de errores y una respuesta más rápida a las irregularidades.
Una capa de software HMI correctamente diseñada debe ser clara, lógica y estar alineada con las tareas reales del operador. No se trata sólo de que la interfaz sea visualmente atractiva, sino sobre todo de que proporcione un acceso rápido a la información adecuada y permita un funcionamiento seguro del proceso.
Funciones de un panel HMI
Un panel HMI puede realizar muchas funciones que facilitan el funcionamiento, el control y la optimización diarios de la máquina.
Visualización y seguimiento de datos
Una HMI permite supervisar el funcionamiento de un aparato o proceso presentando información clave en forma de parámetros, indicadores, gráficos, contadores, estados y mensajes. Esto permite al operador evaluar rápidamente el estado actual de la instalación, detectar desviaciones del funcionamiento normal y responder a los cambios del proceso sin inspeccionar los componentes individuales de la máquina.
Control y ajuste
Un panel HMI puede enviar órdenes a los dispositivos a través de un PLC, permitiendo a los operarios, entre otras cosas, cambiar la velocidad, introducir ajustes, seleccionar un modo de funcionamiento, iniciar secuencias específicas o gestionar recetas adaptadas a un proceso de producción concreto. Dependiendo de la configuración del sistema, la HMI también puede admitir la parada controlada del proceso o la transición de la máquina a un estado de funcionamiento definido.
Sin embargo, hay que recordar que un panel HMI no sustituye a los sistemas de seguridad específicos de la máquina. Funciones como la parada de emergencia, los enclavamientos de resguardos o la protección del operador deben implementarse mediante una arquitectura de seguridad independiente que cumpla los requisitos de la aplicación en cuestión.
Alarma y diagnóstico
El sistema informa al operador de superaciones de umbrales, errores o estados de emergencia, mientras que el historial de sucesos permite analizar las causas y planificar acciones preventivas. Un panel HMI puede presentar las alarmas como mensajes de texto, señales visuales o listas de eventos, lo que ayuda al operador a identificar rápidamente el problema y tomar las medidas de servicio u operativas adecuadas.
Archivo de datos e informes
Almacenar datos históricos, recetas o tendencias del proceso permite analizar la eficiencia y optimizar la producción. La información recopilada puede utilizarse para comparar parámetros de funcionamiento en distintos periodos, documentar el proceso, apoyar el control de calidad y preparar informes para la toma de decisiones técnicas y organizativas.
Pasarela de comunicación
Una HMI puede actuar como pasarela inteligente, conectando dispositivos de una red local con sistemas de nivel superior o la nube. Al admitir varios protocolos de comunicación, el panel puede mediar en el intercambio de datos entre PLC, sensores, accionamientos, SCADA, MES o sistemas ERP, apoyando la integración de la automatización con el entorno informático más amplio.
Variantes de IHM más utilizadas
Las HMI pueden adoptar muchas formas, pero en este artículo nos centraremos principalmente en las soluciones basadas en pantallas, ya que es el área que mejor conocemos y la que se utiliza cada vez más en este tipo de aplicaciones. No obstante, conviene recordar que una HMI no tiene por qué limitarse a una interfaz basada en una pantalla. En muchos dispositivos, la pantalla sigue funcionando junto a elementos físicos como botones, mandos, interruptores o LED de señalización. Sólo cuando estos elementos se combinan adecuadamente crean una forma cómoda y segura de manejar el dispositivo.
Pantallas de información sencillas
Las pantallas de información sencillas se utilizan principalmente para presentar datos básicos, estados, mensajes o alarmas. No es necesario que incluyan funcionalidad táctil: el manejo puede realizarse mediante botones, interruptores o teclados de funciones. Estas soluciones funcionan bien en dispositivos en los que el operador necesita principalmente un acceso rápido a la información, y el alcance de la interacción es limitado. Pueden utilizarse, entre otros, en dispositivos de medición, sistemas de control de acceso, controladores sencillos, paneles de señalización e instalaciones técnicas.
Paneles de mando
Los paneles de operador permiten el manejo local de una máquina, dispositivo o proceso. Suelen combinar una pantalla con elementos de control, como botones físicos, mandos, un teclado de funciones o un panel táctil.
Su función es proporcionar al operador acceso constante a la información más importante: parámetros de funcionamiento, estados, alarmas, ajustes y funciones básicas de control. Este tipo de HMI se utiliza, entre otros, con máquinas de producción, líneas tecnológicas, sistemas de automatización de edificios e instalaciones de infraestructura.
Tabletas industriales
Las tabletas industriales combinan una pantalla, un panel táctil y una unidad informática en una sola carcasa. Se utilizan cuando la visualización de datos y el funcionamiento básico por sí solos son insuficientes, y el usuario necesita un dispositivo autónomo con procesamiento local de datos, un software más avanzado o la capacidad de comunicarse con varios componentes del sistema.
Una de sus características importantes es la movilidad: el dispositivo se puede transportar y utilizar en distintas zonas de una instalación, por ejemplo, durante diagnósticos, controles de calidad, inspecciones de servicio, operaciones de almacén o la supervisión de puestos de trabajo distribuidos. Estas soluciones son adecuadas para sistemas de supervisión, aplicaciones de producción y logística, y terminales de datos móviles, entre otros. Dependiendo del diseño, pueden funcionar como una estación de operador portátil, un dispositivo de servicio o un elemento complementario de un sistema de automatización mayor.
IHM integrada – una IHM integrada en el dispositivo
Una HMI integrada es una interfaz diseñada como parte integrante de una máquina, dispositivo o equipo concreto. En este tipo de solución, la pantalla, el panel táctil, el cristal protector, el marco, el sellado, la electrónica y los elementos de montaje se adaptan al diseño mecánico, las condiciones de funcionamiento y el método de uso previsto.
Este tipo de HMI combina la visualización de datos con el control directo desde la pantalla, reduciendo la necesidad de múltiples botones, interruptores o indicadores adicionales. Permite crear vistas claras para el operario, menús, visualizaciones del proceso, mensajes de servicio, alarmas y pantallas de diagnóstico.
Dependiendo de la aplicación, una HMI integrada puede utilizar tecnología táctil capacitiva o resistiva. La elección de la solución depende, entre otras cosas, del entorno operativo, la durabilidad requerida, el sellado, la resistencia mecánica y la facilidad de uso. Este enfoque es especialmente adecuado cuando son importantes el aspecto frontal del dispositivo, la ergonomía de manejo y la integración precisa de la interfaz en la carcasa.
Herramientas móviles y basadas en web de apoyo a la HMI
En sistemas más complejos, un panel HMI local puede apoyarse en herramientas adicionales, como tabletas, teléfonos inteligentes, ordenadores portátiles o interfaces basadas en la web. Permiten la previsualización de datos, la supervisión remota, el diagnóstico o la asistencia técnica, especialmente en aplicaciones distribuidas o cuando es necesario acceder a la información desde distintos puestos de trabajo.
Sin embargo, estas soluciones suelen desempeñar un papel complementario. En un entorno industrial, el principal punto de operación sigue siendo el panel HMI, que se diseña para trabajar con la máquina o se integra directamente en el dispositivo. Esto se debe a los requisitos relacionados con el funcionamiento continuo, la resistencia a las condiciones ambientales, la estabilidad operativa, la seguridad y la integración con el sistema de control.
Por tanto, las interfaces basadas en la web y los dispositivos móviles pueden mejorar el acceso a los datos, pero no siempre sustituyen a un panel de operador industrial. Lo más frecuente es que amplíen su funcionalidad permitiendo previsualizaciones de estado más rápidas, análisis de alarmas o asistencia técnica lejos de las inmediaciones de la máquina.
HMI y otros sistemas
Una HMI rara vez funciona como un elemento completamente independiente. En los sistemas de automatización, lo más frecuente es que trabaje junto a PLC, sistemas SCADA, sensores, módulos de E/S y software para la recopilación y el análisis de datos. Por eso es útil explicar en qué se diferencia la HMI de otros términos que aparecen con frecuencia en el contexto de la automatización y las interfaces de usuario.
HMI vs. PLC
La HMI y el PLC desempeñan funciones distintas en un sistema de automatización, aunque muy a menudo trabajan juntos.
Un PLC, o Controlador Lógico Programable, es un controlador responsable de ejecutar la lógica del proceso. Recibe señales de sensores y otros dispositivos de entrada, las procesa según reglas programadas y, a continuación, controla actuadores como motores, válvulas, bombas, cilindros o relés.
En la práctica, la HMI es la capa del operador, mientras que el PLC es la capa de control. El operador puede pulsar un botón «Inicio» en la pantalla de la HMI, cambiar un parámetro o leer una alarma, mientras que el PLC realiza las acciones correspondientes en la máquina o el proceso. La diferencia, por tanto, radica principalmente en sus funciones: La HMI se utiliza para el manejo y la visualización, mientras que el PLC se utiliza para el control y la automatización.
HMI vs. SCADA
HMI y SCADA están relacionados, pero no son lo mismo. Una HMI se utiliza principalmente para el funcionamiento local, la supervisión y el control de una máquina o proceso.
SCADA, o Control Supervisorio y Adquisición de Datos, funciona a un nivel más amplio. Permite supervisar múltiples dispositivos, líneas, instalaciones o instalaciones. Recoge datos de diversas fuentes, los archiva, los analiza y los pone a disposición de un sistema de gestión de procesos de nivel superior.
En la práctica, una HMI puede formar parte de un sistema SCADA o funcionar como una interfaz de operador local en la máquina. La diferencia radica principalmente en la escala de operación y el alcance de las funciones: la HMI se centra en la interacción directa entre el operador y el proceso, mientras que el SCADA proporciona una supervisión más amplia, adquisición de datos y análisis a nivel de sistema.
HMI vs. GUI
También conviene distinguir la HMI de la GUI (Interfaz Gráfica de Usuario). Una GUI es la capa gráfica de la interfaz, lo que el usuario ve en la pantalla e interactúa directamente con ella. Incluye, entre otras cosas, botones, gráficos, indicadores, animaciones, iconos, menús, mensajes y la disposición de las vistas individuales. Por tanto, es responsable de cómo se presenta la información y de cómo el usuario navega por la interfaz.
Por tanto, la HMI es un concepto más amplio, mientras que la GUI es uno de sus componentes. Por ejemplo, la vista mostrada en una pantalla HMI, que incluye un botón «Inicio», un gráfico de temperatura y una lista de alarmas, forma parte de la GUI.
La tabla siguiente muestra el papel de cada elemento en la arquitectura del sistema de automatización:
| Sistema | Papel principal | Cómo funciona en la práctica |
| HMI | Capa del operador – funcionamiento y visualización | Permite al operador ver datos, alarmas y estados, y emitir comandos desde un panel, pantalla táctil o botones |
| PLC | Capa de control – lógica del proceso y automatización | Recibe señales de los sensores, las procesa según el programa y controla actuadores como motores, válvulas o bombas |
| SCADA | Capa de supervisión para monitorización y adquisición de datos | Recoge, archiva y analiza datos de múltiples dispositivos, líneas o instalaciones, proporcionando una visión más amplia de todo el sistema |
| GUI | Capa gráfica de la interfaz | Define cómo se presenta la información en la pantalla: por ejemplo, botones, gráficos, iconos, menús, mensajes y diseños de vista. |
HMI y UX: ¿por qué importa el diseño de la interfaz?
En los sistemas HMI, la ergonomía de la interfaz influye directamente en el tiempo de respuesta del operador, la seguridad del proceso y la comodidad del funcionamiento diario. Una interfaz bien diseñada no debe sobrecargar al usuario con demasiada información. Los datos clave deben ser inmediatamente visibles, mientras que las alarmas, los estados y los elementos de control deben estar dispuestos de forma lógica y coherente.
El diseño de UX en HMI requiere tener en cuenta las condiciones en las que el operador utiliza realmente el panel.
Entre los principios importantes del diseño de interfaces HMI se incluyen:
- Un diseño claro de la interfaz: la información más importante debe ser fácil de ver, sin necesidad de navegar por múltiples niveles de menús,
- Navegación coherente: el usuario debe comprender rápidamente dónde se encuentra y cómo volver a la pantalla anterior,
- Alarmas y estados claros: los mensajes deben ser inequívocos, claramente visibles y estar vinculados a la respuesta esperada del operador,
- Reducción del riesgo de errores: las operaciones críticas deben requerir confirmación, mientras que el acceso a los ajustes sensibles debe restringirse mediante permisos de usuario,
- tamaño adecuado de los elementos táctiles: los botones y los campos interactivos deben ser cómodos de utilizar, incluso con guantes si así lo requiere el entorno de trabajo,
- Respuesta rápida del sistema: los retrasos en la actualización de datos o en la respuesta táctil pueden dificultar el funcionamiento y provocar errores,
- La agrupación lógica de la información -parámetros, alarmas, tendencias, recetas y ajustes- debe organizarse de acuerdo con el flujo de trabajo real del operador.
¿Dónde se utiliza la HMI?
Los sistemas HMI se utilizan siempre que una persona necesita supervisar, controlar o configurar el funcionamiento de una máquina.
Ejemplos de aplicaciones HMI
- Líneas de producción: control del funcionamiento de las máquinas, contadores de producción, parámetros del proceso y alarmas,
- máquinas envasadoras: configuración de los formatos de envasado, velocidad de la línea, contadores, modos de funcionamiento y parámetros de los lotes,
- máquinas de procesamiento: recetas de manipulación, temperaturas, tiempos de proceso, dosificación, mezcla y otros parámetros tecnológicos,
- Automatización industrial: supervisión de robots, cintas transportadoras, sistemas de clasificación, puestos de trabajo automatizados y parámetros de funcionamiento de la línea de producción,
- sistemas de energía e infraestructuras: supervisión de estaciones de bombeo, instalaciones de calefacción, ventilación y aire acondicionado, sistemas de suministro eléctrico, redes de agua y plantas de tratamiento de aguas residuales,
- Dispositivos médicos y de laboratorio: manejo de parámetros de funcionamiento, estados del dispositivo, procedimientos, alarmas y mensajes de usuario,
- transporte: presentación de información a los pasajeros, estados del sistema y mensajes de servicio, así como funcionamiento de dispositivos embarcados y fijos,
- vehículos especiales: presentación de datos operativos, control de funciones seleccionadas, diagnóstico, control de parámetros de funcionamiento y manejo de modos de funcionamiento.
En cada uno de estos casos, la HMI realiza una función similar: convierte los datos técnicos y las señales del sistema en información comprensible para el operador y convierte las acciones del usuario en órdenes ejecutadas por la máquina.
La HMI es un elemento importante de los sistemas de automatización: permite al operario comunicarse con la máquina y facilita el control incluso de procesos tecnológicos complejos. La selección del panel HMI adecuado debe tener en cuenta no sólo los parámetros de visualización y la tecnología táctil, sino también las interfaces de comunicación, las condiciones de funcionamiento, la ergonomía y la posibilidad de integración con todo el sistema. Una HMI bien diseñada mejora la legibilidad del proceso, reduce el tiempo de respuesta del operador y favorece el funcionamiento seguro y eficaz del dispositivo.
