Part number, w skrócie PN, to unikalny numer produktu, który służy do jego jednoznacznej identyfikacji i opisuje najważniejsze cechy techniczne. Takie oznaczenia są powszechnie stosowane przez producentów komponentów elektronicznych. W Unisystemie również posługujemy się własnym systemem kodowania produktów. W tym artykule wyjaśniamy, jak odczytywać part numbery wyświetlaczy LCD-TFT z linii Unisystem Lite, Core i Pro.
Na pierwszy rzut oka part number może wyglądać jak przypadkowy ciąg liter i cyfr. W rzeczywistości każdy jego element ma konkretne znaczenie. Poszczególne znaki informują m.in. o producencie, technologii, rozmiarze, jasności, rozdzielczości, interfejsie, obecności dodatkowych komponentów – takich jak panel dotykowy – oraz o wersji produktu.
Co ważne, zmiana jednej litery lub cyfry może oznaczać, że mamy do czynienia z innym modułem. Dlatego poprawne odczytanie part numberu ma znaczenie zarówno na etapie doboru wyświetlacza do aplikacji, jak i podczas zamawiania, porównywania wariantów czy planowania kolejnych wersji urządzenia.
UST101SWLNCU00 od Unisystemu
Jako przykład wykorzystamy oznaczenie UST101SWLNCU00.
To 10.1-calowy wyświetlacz LCD-TFT od Unisystemu, reprezentujący linię Core. Oprócz niej dostępne są również dwie pozostałe linie produktów – Lite i Pro. Ich rozróżnienie wynika przede wszystkim z potencjalnych obszarów zastosowania oraz różnych wymagań dotyczących parametrów pracy, takich jak jasność czy odporność na warunki środowiskowe. Więcej na ten temat przeczytasz w naszym artykule: Nowe linie wyświetlaczy LCD-TFT od Unisystemu: Lite, Core i Pro.
Rozłóżmy ten part number na czynniki pierwsze:
US | T | 101 | S | W | L | N | C | U | 00
Każdy z tych elementów odpowiada za konkretną cechę produktu, które omawiamy poniżej.
Producent (US)
Pierwsze litery part numberu często wskazują producenta lub markę, do której należy dany produkt. Dzięki temu już na początku oznaczenia można szybko zidentyfikować, z jakiego portfolio pochodzi konkretny moduł.
W przypadku produktów Unisystemu stosujemy oznaczenie: US. To informacja, że dany moduł należy do portfolio produktów własnych Unisystemu.
Rodzaj wyświetlacza (T)
Kolejny znak określa rodzaj wyświetlacza.
W przypadku omawianych linii LCD-TFT stosowane jest oznaczenie: T, czyli TFT. TFT, czyli Thin-Film Transistor, to technologia aktywnej matrycy LCD. Każdy piksel jest sterowany przez osobny tranzystor, co pozwala uzyskać dobrą jakość obrazu, stabilne odwzorowanie kolorów, odpowiedni kontrast i szybki czas reakcji.
Rozmiar wyświetlacza (101)
Następne trzy cyfry w part numberze określają rozmiar wyświetlacza wyrażony w calach.
W produktach Unisystemu postawiliśmy na popularne przekątne wyświetlaczy, które są często wybierane do projektów przemysłowych.
Wśród dostępnych wariantów mogą pojawić się m.in.:
- 050 – 5.0”,
- 070 – 7.0”,
- 101 – 10.1”,
- 121 – 12.1”,
- 156 – 15.6”
W omawianym modelu występuje oznaczenie 101, co oznacza, że jest to wyświetlacz o przekątnej 10.1”.
Jasność i seria (S)
Kolejna litera w part numberze określa poziom jasności panelu, który pośrednio wiąże produkt z jedną z trzech linii Unisystemu: Lite, Core lub Pro. To właśnie jasność jest jednym z kluczowych parametrów różnicujących te serie i wskazujących potencjalne obszary ich zastosowania.
Stosowane są trzy oznaczenia:
- L – low brightness (niska jasność) – linia Lite: 600 cd/m² bez panelu dotykowego, 500 cd/m² z panelem dotykowym,
- S – standard brightness (standardowa jasność) – linia Core: 750 cd/m² bez panelu dotykowego, 600 cd/m² z panelem dotykowym,
- H – high brightness (wysoka jasność) – linia Pro: 2000 cd/m² bez panelu dotykowego, 1700 cd/m² z panelem dotykowym.
W omawianym modelu występuje oznaczenie S, czyli standard brightness – standardowa jasność. Oznacza to, że produkt reprezentuje linię Core.
Rozdzielczość (W)
Następna litera w part numberze określa rozdzielczość wyświetlacza.
W produktach Unisystemu stosowane są następujące oznaczenia:
- M – 800 × 480 px, WVGA,
- S – 1024 × 600 px, WSVGA,
- W – 1280 × 800 px, WXGA,
- X – 1024 × 768 px, XGA,
- F – 1920 × 1080 px, FHD.
W omawianym modelu występuje oznaczenie W, czyli 1280 × 800 px (WXGA).
Rozdzielczość WXGA doskonale sprawdza się w interfejsach, które prezentują więcej informacji niż podstawowe komunikaty czy proste wartości liczbowe. Umożliwia wyświetlanie elementów sterujących, statusów, wykresów, alarmów, list parametrów oraz rozbudowanych ekranów aplikacyjnych. Przy przekątnej 10.1” zapewnia optymalną czytelność obrazu i odpowiednią przestrzeń roboczą, m.in. dla paneli HMI.
Interfejs (L)
Kolejna litera w part numberze określa interfejs sygnałowy wyświetlacza.
Stosowane oznaczenia to:
- L – LVDS,
- M – MIPI,
- R – RGB,
- D – eDP,
- H – HDMI.
W omawianym modelu występuje oznaczenie: L, czyli LVDS.
W zależności od modelu i przekątnej mogą być stosowane różne interfejsy. Najwięcej wariantów występuje w modelach 7.0”, w których dostępne mogą być interfejsy LVDS, MIPI oraz RGB. Wynika to z typowej architektury tych paneli oraz różnych sposobów integracji z elektroniką sterującą. W przypadku modeli 7.0” interfejs RGB sprawdza się w prostszych aplikacjach, MIPI w kompaktowych urządzeniach z ograniczoną przestrzenią na elektronikę, a LVDS w projektach, w których kluczowa jest stabilna transmisja sygnału obrazu i większa odporność na zakłócenia.
W większych przekątnych – 10.1”, 12.1” i 15.6” – stosowany jest przede wszystkim interfejs LVDS. Takie moduły zwykle pracują z wyższymi rozdzielczościami, a więc wymagają stabilnej transmisji większej ilości danych między kontrolerem a panelem. W porównaniu z interfejsem RGB, LVDS pozwala ograniczyć liczbę linii sygnałowych, poprawia odporność na zakłócenia i ułatwia prowadzenie sygnału w aplikacjach przemysłowych. W dalszej perspektywie planowane jest także rozwijanie rozwiązań typu plug and play, dlatego w systemie oznaczeń uwzględniono również takie interfejsy jak HDMI.
Ramka montażowa (N)
Następny znak określa, czy moduł jest wyposażony w metalową ramkę montażową.
Dostępne są dwa warianty:
- F – z metalową ramką montażową,
- N – bez metalowej ramki montażowej.
Metalowa ramka montażowa to element konstrukcyjny, który ułatwia mechaniczne osadzenie modułu w urządzeniu i jego integrację z obudową, panelem frontowym lub inną częścią konstrukcji. W zależności od założeń projektu może uprościć montaż, zwiększyć sztywność modułu i pomóc w zachowaniu powtarzalności procesu produkcyjnego. Wariant bez ramki zapewnia natomiast większą swobodę projektowania mechaniki urządzenia – może być preferowany wtedy, gdy producent chce samodzielnie zaplanować sposób mocowania wyświetlacza, dopasować moduł do własnej obudowy lub zastosować niestandardowy front.
W omawianym modelu występuje oznaczenie N, co oznacza wariant bez metalowej ramki montażowej.
Panel dotykowy (C)
Kolejny znak w part numberze wskazuje, czy dany wariant posiada panel dotykowy.
Stosowane oznaczenia to:
- N – bez panelu dotykowego,
- C – z pojemnościowym panelem dotykowym.
W każdej linii dostępne są warianty z panelem dotykowym w technologii CTP (projected capacitive touch panel), czyli z pojemnościowym panelem dotykowym.
W zależności od linii produktowej moduły wykorzystują odpowiednio dobrane kontrolery dotyku – w linii Lite są to kontrolery Goodix GT928, natomiast w liniach Core i Pro stosowany jest kontroler ILITEK ILI2520.
Pojemnościowy panel dotykowy pozwala na intuicyjną obsługę wyświetlacza, znaną z nowoczesnych interfejsów użytkownika. Sprawdza się w aplikacjach, w których ważne są wygoda obsługi, precyzyjna reakcja na dotyk, estetyka frontu oraz możliwość integracji wyświetlacza ze szkłem ochronnym. Zastosowany kontroler wspiera stabilne działanie panelu i umożliwia dostrojenie obsługi dotyku do warunków pracy urządzenia. W omawianym modelu występuje oznaczenie C, co oznacza, że moduł jest wyposażony w pojemnościowy panel dotykowy.
Szkło ochronne (U)
Przedostatnia litera określa wariant szkła ochronnego.
Szkło ochronne zabezpiecza wyświetlacz i panel dotykowy przed uszkodzeniami mechanicznymi, zarysowaniami, naciskiem wywieranym przez użytkownika. Jest szczególnie istotne w urządzeniach, które są intensywnie obsługiwane, zwłaszcza przy zlokalizowaniu w przestrzeni publicznej.
W modułach z panelem dotykowym szkło ochronne jest standardowym elementem konstrukcji. Może być jednak wykonane w różnych wariantach, w zależności od wymagań aplikacji i projektu frontu urządzenia.
W part numberach produktów z linii Lite, Core i Pro przewidziano trzy możliwe oznaczenia dotyczące szkła ochronnego:
- N – bez szkła ochronnego,
- E – szkło ochronne bez taśmy montażowej,
- U – szkło ochronne z taśmą montażową i z zaokrąglonymi rogami.
Wariant N oznacza moduł bez szkła ochronnego. W praktyce jest to tzw. „goły” wyświetlacz, czyli sam panel LCD-TFT, bez dodatkowego szkła ochronnego.

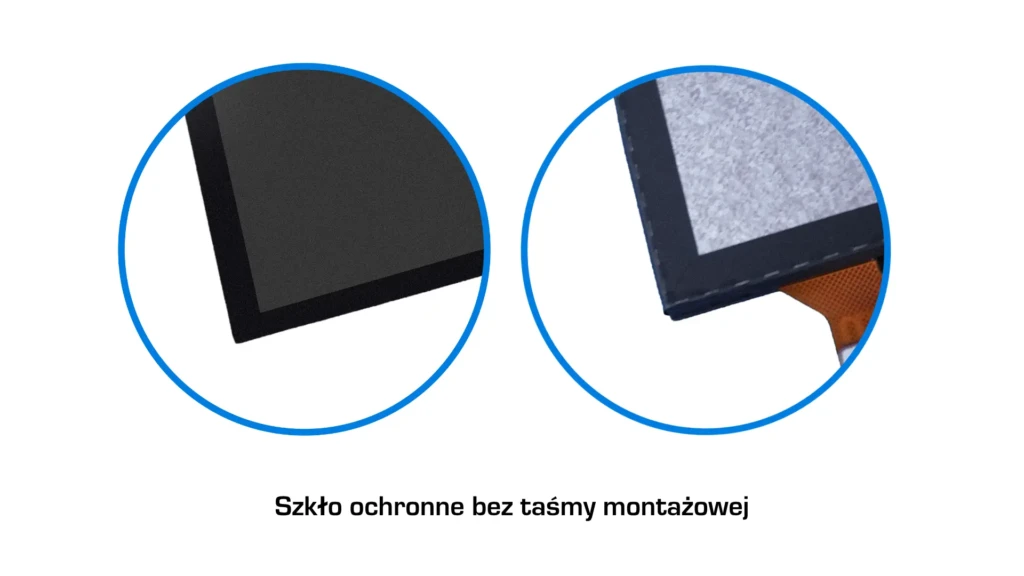

Wariant E oznacza szkło ochronne bez taśmy montażowej połączone z modułem w procesie bondingu optycznego. Takie rozwiązanie zapewnia dodatkową ochronę frontu wyświetlacza, poprawia czytelność obrazu i zwiększa sztywność całego modułu.

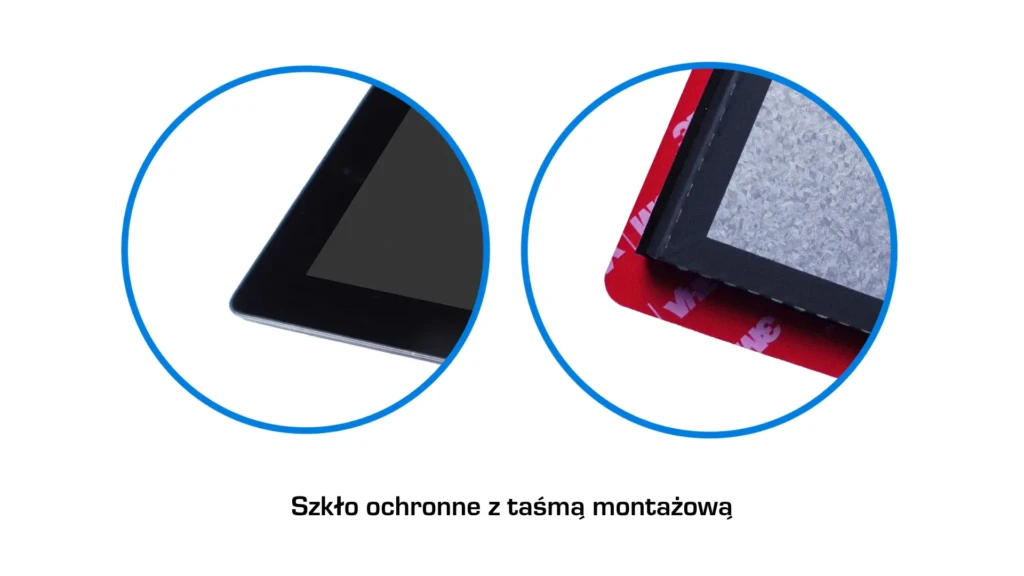

Wariant U oznacza szkło ochronne z taśmą montażową i z zaokrąglonymi rogami, połączone z modułem w procesie bondingu optycznego. Może być wybierany wtedy, gdy oprócz ochrony wyświetlacza ważne są także estetyka frontu, komfort obsługi, łagodniejsze wykończenie krawędzi oraz łatwiejsza integracja modułu z obudową lub panelem frontowym urządzenia.
W wyświetlaczach LCD-TFT firmy Unisystem standardowo stosuje się technologię łączenia optycznego. Proces ten polega na wypełnieniu przestrzeni między wyświetlaczem LCD-TFT, panelem dotykowym a szkłem ochronnym specjalnym materiałem optycznym. Pozwala to ograniczyć odbicia światła, poprawić czytelność obrazu oraz zwiększyć sztywność mechaniczną całego modułu.
Omawiany tutaj model nosi oznaczenie U, co oznacza wersję z zaokrągloną szybą ochronną, która jest optycznie połączona z panelem i wyposażona w taśmę montażową.
Wersja produktu (00)
Dwie ostatnie cyfry numeru katalogowego wskazują wersję produktu. Standardowym oznaczeniem jest 00, które oznacza wersję podstawową.
W przypadku wprowadzenia zmian konstrukcyjnych, technologicznych lub funkcjonalnych w module może ulec zmianie jego numer wersji. Umożliwia to rozróżnienie kolejnych wariantów tego samego produktu oraz dokładną identyfikację modułów na wszystkich etapach: składania zamówień, dokumentacji technicznej, produkcji i serwisu.
Omówiony tutaj model nosi oznaczenie 00, co oznacza wersję podstawową.
Przykładem zmodyfikowanej wersji jest model UST101HWLNCU10 – 10,1-calowy wyświetlacz LCD-TFT firmy Unisystem z serii Pro. Numer katalogowy tego modelu kończy się cyfrą 10, co wskazuje na zmodyfikowaną wersję modułu.
Ten wariant wyposażony jest w dodatkową warstwę IR – powłokę termiczną, której zadaniem jest ograniczenie nagrzewania się panelu LCD spowodowanego promieniowaniem słonecznym. Ma to szczególne znaczenie w zastosowaniach zewnętrznych, gdzie ekran może być narażony na bezpośrednie działanie promieni słonecznych, wysokie temperatury oraz dynamicznie zmieniające się warunki otoczenia.
Właśnie dlatego ostatnie dwie cyfry numeru katalogowego mają tak duże znaczenie. Służą one nie tylko do uporządkowania asortymentu produktów: określają one konkretną wersję modułu i wskazują na ewentualne różnice w stosunku do wariantu podstawowego.
Dlaczego prawidłowe odczytanie numeru katalogowego jest tak ważne?
Numer katalogowy pozwala szybko zidentyfikować kluczowe cechy wyświetlacza LCD-TFT, o ile rozumie się system kodowania stosowany przez producenta. Prawidłowa interpretacja numeru produktu pozwala ustalić:
- do której linii produktów należy ten moduł,
- jego przekątna,
- jego uchwała,
- z jakiego interfejsu sygnałowego korzysta,
- czy jest wyposażony w panel dotykowy,
- czy zawiera szybę ochronną,
- czy posiada ramę montażową,
- niezależnie od tego, czy jest to wersja podstawowa, czy zmodyfikowana.
Jest to ważne, ponieważ nawet niewielka różnica w konfiguracji może wpłynąć na konstrukcję mechaniczną urządzenia, sposób jego integracji, czytelność obrazu, trwałość modułu lub kompatybilność z elektroniką sterującą. Jeśli projektujesz urządzenie z ekranem i szukasz odpowiedniego wyświetlacza LCD-TFT, skontaktuj się z zespołem Unisystem. Ocenimy wymagania Twojej aplikacji, środowisko pracy oraz założenia konstrukcyjne dotyczące części mechanicznych i elektronicznych, a następnie zaproponujemy produkt najlepiej dostosowany do Twojego projektu.
