Grubości szkła, a panele pojemnościowe

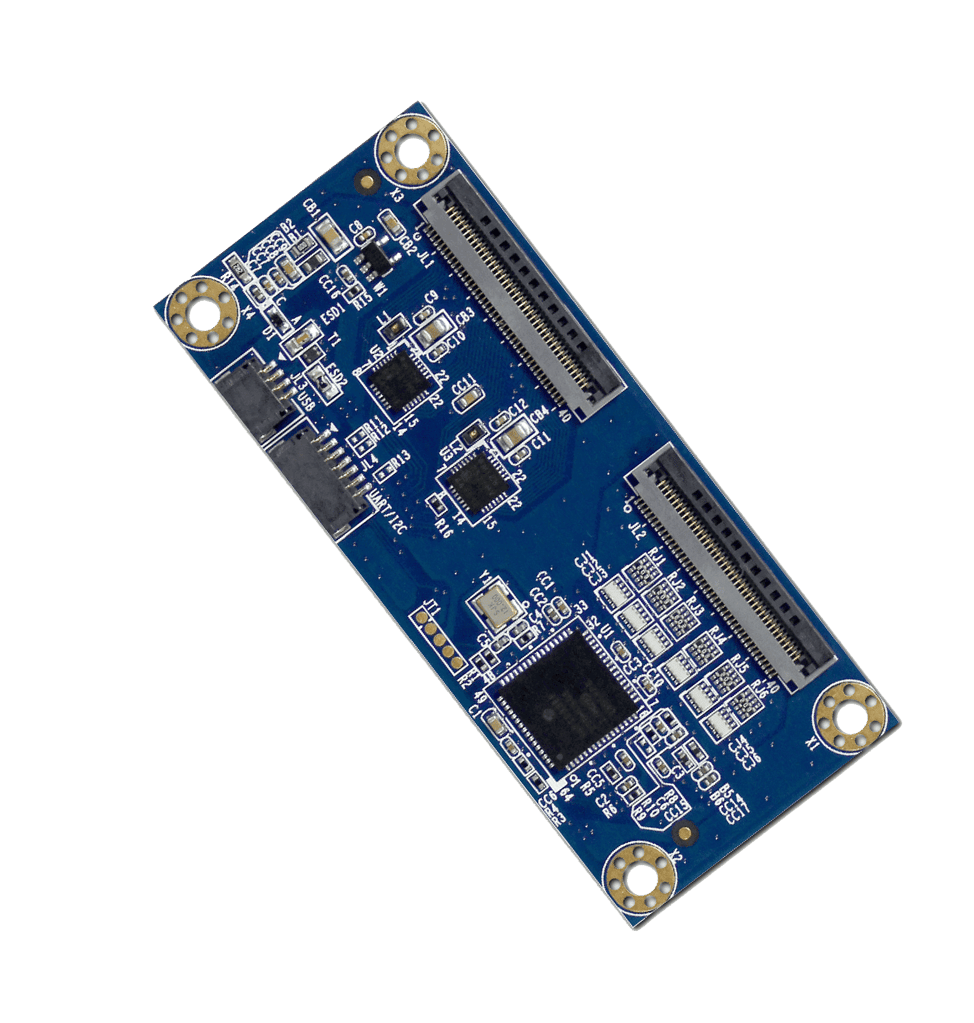

Wyświetlacze przemysłowe wyposażone w panele pojemnościowe są bardzo często narażone na uszkodzenia mechaniczne i wandalizm (e-kioski, kasy fiskalne, automaty do gier, bankomaty, automaty z napojami i większość aplikacji outdoorowych). Zatem niezwykle istotny staje się problem odporności na uszkodzenia mechaniczne tego typu urządzeń. Poza obudową to właśnie panele dotykowe są na „pierwszej linii frontu” więc od nich przede wszystkim jest wymagana jest podwyższona odporność na uszkodzenia mechaniczne. PenMount (dział firmy AMT zajmujący się produkcją kontrolerów dedykowanych do paneli dotykowych) wyszedł naprzeciw tym bolączkom i zaproponował rozwiązanie skupiające się na obsłudze różnych grubości szkła panelu dotykowego, pozwalające nie tylko zmniejszyć prawdopodobieństwo rozbicia pokrywy szklanej, ale również zwiększyć trwałość całego urządzenia.

Zasadą jest, że wraz ze wzrostem grubości pokrywy szklanej, jakość sygnału dotykowego, który może zostać odebrany przez sterownik, maleje. PenMount przezwyciężył technologiczne trudności, aby zapewnić klientom najlepsze rozwiązania w tym zakresie. Dzięki doskonałej wydajności układów scalonych i zastosowaniu unikalnych, autorskich algorytmów w firmware zwiększono czułość sygnału dotyku, poprawiono współczynnik sygnału do szumu i znacznie zmniejszono podatność na zakłócenia. Właśnie dzięki tym zmianom  udało się zwiększyć grubości obsługiwanych pokryw szklanych.

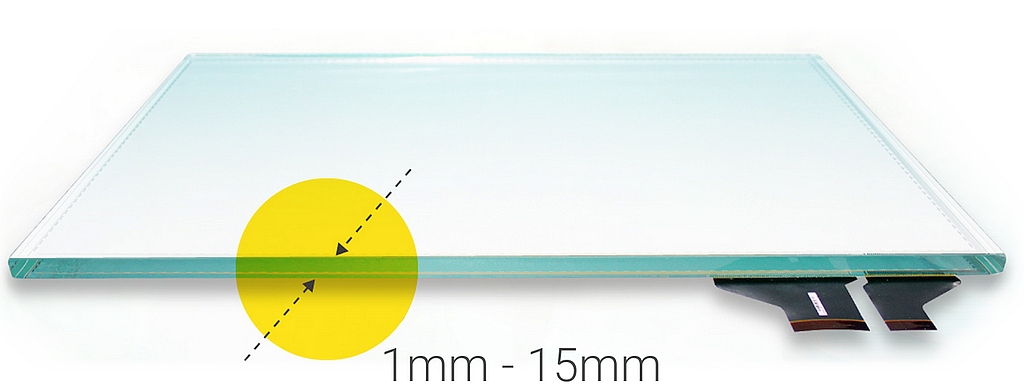

Połączenie kontrolera PenMount wraz z panelem pojemnościowym AMT i bogatym oprogramowaniem zapewnia nie tylko precyzyjne i wygodne sterowanie sygnałem dotyku, lecz również osiągnięcie absolutnie bezkonkurencyjnej stabilności działania urządzenia.  Obecnie dostępne są trzy rozwiązania oparte na różnych grubościach szkła panelu dotykowego PCAP:

Standardowy firmware

Standardowe oprogramowanie kontrolera PenMount, które obsługuje szkła o grubościach 1.1 mm, 1.8 mm i 2.8 mm dla paneli o rozmiarach od 3.5 „do 24”.

T-Model

Jest to standardowe firmware T-Model, które w połączeniu z kontrolerami serii PM1310 / PM1410 / PM1710 / PM1711, może obsługiwać szkło o grubości 6.0 mm dla paneli o rozmiarach od 8.4″ do 24″.

Niestandardowy (customizowany) firmware

Jeśli aplikacja wymaga zastosowania szkła o grubości 4.0 mm lub 5.0 mm, można zastosować standardowy kontroler i customizowany firmware. W przypadku zapotrzebowania na szkło o grubości od 7.0 mm do 15 mm, zalecane jest użycie standardowego kontrolera w połączeniu z customizowanym panelem dotykowym PCAP i specjalnie dostosowanym firmware.

Prawdziwy Case:

PenMount niedawno współpracował z Klientem nad aplikacją z dziedziny wyposażenia kuchni. Jako podstawę do projektu wykorzystano kontroler PenMount PM1310 w połączeniu z customizowanym 21.5-calowym sensorem pojemnościowym i szkłem o grubości 1.8 mm. Klient dodatkowo dostarczył lustro o grubości 5.0 mm, które dolaminowano do tego 21.5 calowego panelu uzyskując całkowitą grubość szkła na poziomie 7.0 mm. Klient był bardzo zadowolony z wydajności kontroli dotykowej w swojej aplikacji.

Opisany case był dla firmy dodatkową inspiracją, a także potwierdzeniem, iż droga „ruggedized touch solutions” (odpornych rozwiązań dotykowych) jest jak najbardziej właściwa i przyszłościowa.

Na naszej stronie znajdą Państwo aktualną ofertę paneli AMT i kontrolerów PenMount. W razie jakichkolwiek pytań zapraszamy do kontaktu.

2017-06-05
