Normy dla sprzętu militarnego – co oznaczają dla wyświetlaczy?

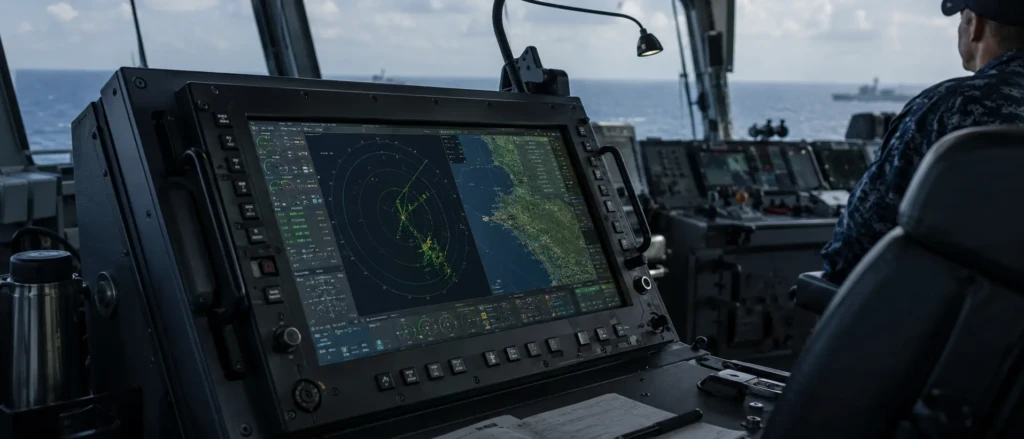

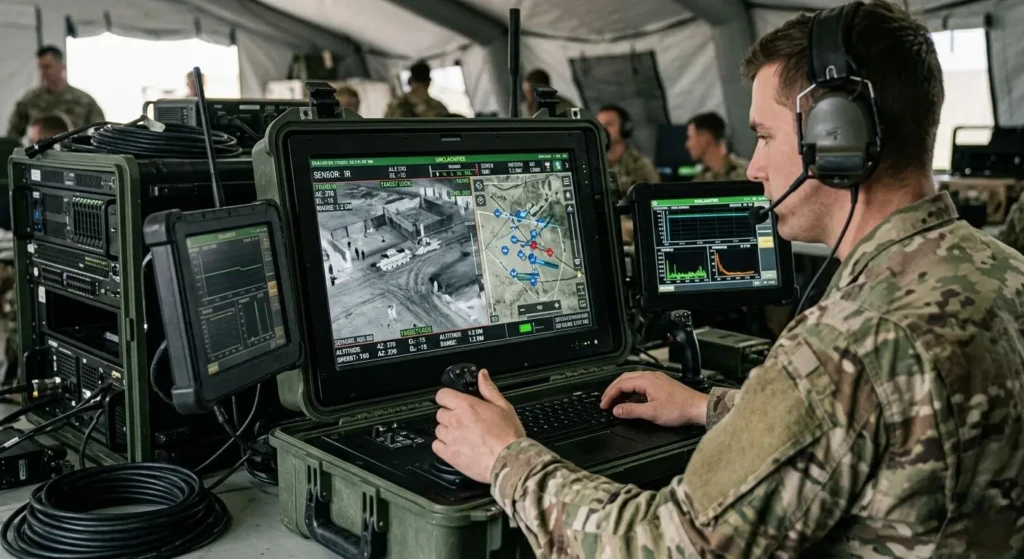

W nowoczesnym sprzęcie wojskowym i obronnym wyświetlacze są stosowane w wielu typach urządzeń – od systemów przenośnych, paneli operatorskich i terminali komunikacyjnych po rozwiązania pojazdowe, lotnicze, morskie oraz stanowiska dowodzenia. W takich aplikacjach ekran odpowiada nie tylko za prezentację danych, ale często także za obsługę kluczowych funkcji systemu.

Wymagania stawiane wojskowym panelom operatorskim rzadko ograniczają się do parametrów samej matrycy. Znaczenie ma kompletny zespół: wyświetlacz, panel dotykowy, szkło ochronne, podświetlenie, elektronika sterująca, złącza, uszczelnienia, obudowa oraz sposób integracji z urządzeniem końcowym. To kompletne rozwiązanie powinno zachować czytelność, stabilność i przewidywalne działanie w warunkach, w których sprzęt będzie rzeczywiście użytkowany.

Nie istnieje jednak jeden uniwersalny standard definiujący „wyświetlacz militarny”. Zestaw wymagań powinien wynikać z konkretnej aplikacji, platformy, środowiska pracy oraz wymagań programu. Normy i dokumenty standaryzacyjne są punktem odniesienia, ale nie zastępują analizy scenariusza użycia ani właściwego doboru metod badań.

System amerykański i natowski – jak się do nich odnosić?

W projektach dla sektora wojskowego i obronnego najczęściej pojawiają się dwa główne porządki odniesienia: system amerykański, oparty m.in. na normach MIL-STD, oraz system natowski, oparty m.in. na dokumentach STANAG i powiązanych z nimi publikacjach AECTP.

W kontekście wyświetlaczy szczególne znaczenie mogą mieć przede wszystkim:

• MIL-STD-810 – standard opisujący podejście do inżynierii środowiskowej oraz metody badań środowiskowych. Nie jest to jedna uniwersalna lista testów „zaliczeniowych” ani gotowa specyfikacja konstrukcyjna. W praktyce wymaga doboru, czyli tailoringu, metod i poziomów badań do cyklu życia wyrobu oraz rzeczywistych warunków eksploatacji.
• MIL-STD-461 – standard dotyczący kontroli charakterystyk emisji i podatności elektromagnetycznej (EMC) podsystemów oraz urządzeń. Należy uważać, aby nie odnosić go automatycznie do pojedynczych modułów znajdujących się wewnątrz obudów elektronicznych ani do całych platform. Dla wymagań elektromagnetycznych na poziomie systemu lub platformy właściwszym punktem odniesienia jest MIL-STD-464.
• MIL-STD-464 – standard odnoszący się do wymagań E3, czyli electromagnetic environmental effects, na poziomie systemów i platform, m.in. powietrznych, morskich, lądowych i kosmicznych.
• MIL-STD-1472 – standard z obszaru human engineering, czyli dostosowania systemu do możliwości i ograniczeń użytkownika. W kontekście wyświetlaczy może być istotny przy projektowaniu interfejsu, ergonomii obsługi i prezentacji informacji operatorowi.
• MIL-STD-3009 – standard mający znaczenie w aplikacjach, w których wyświetlacz musi być kompatybilny z systemami noktowizyjnymi NVIS. W przypadku wyświetlaczy określa m.in. rygorystyczne limity emisji światła w zakresie podczerwieni, aby ekran nie zakłócał pracy gogli noktowizyjnych.
• STANAG 4370 wraz z odpowiednimi publikacjami AECTP – natowska rama odniesienia dla oceny odporności sprzętu obronnego na warunki środowiskowe i mechaniczne, a w odpowiednich publikacjach także na oddziaływania elektromagnetyczne.

System amerykański i natowski nie są prostymi odpowiednikami jeden do jednego. Bezpieczniej jest traktować je jako różne ramy standaryzacyjne, które mogą dotyczyć podobnych obszarów wymagań, ale mają własną strukturę, zakres i sposób stosowania. W praktyce kluczowe jest nie tylko wskazanie nazwy dokumentu, lecz także określenie poziomu, do którego dany dokument ma być odnoszony: komponentu, zespołu wyświetlacza, urządzenia, systemu czy całej platformy.

Które obszary wymagań są najważniejsze dla wyświetlaczy?

W przypadku wyświetlaczy stosowanych w aplikacjach wojskowych i obronnych najczęściej analizuje się pięć obszarów:

• czytelność i parametry optyczne,
• kompatybilność z systemami noktowizyjnymi – NVIS,
• odporność środowiskową,
• odporność mechaniczną,
• kompatybilność elektromagnetyczną – EMC.

Takie ujęcie pozwala spojrzeć na wyświetlacz nie jako na pojedynczy komponent, ale jako część większego modułu lub urządzenia. Znaczenie ma więc zarówno jakość prezentacji danych, jak i odporność na warunki pracy, stabilność konstrukcji, zachowanie w otoczeniu innych systemów elektronicznych oraz możliwość pracy w specyficznych scenariuszach, np. z wykorzystaniem noktowizji. Każdy z tych obszarów może być opisywany przez inne normy, wymagania programu lub dobre praktyki inżynierskie. Dlatego przy projektowaniu wyświetlacza warto odróżnić trzy poziomy: normę jako dokument odniesienia, wymaganie programu jako konkretne kryterium dla danego projektu oraz rozwiązanie techniczne, które pozwala to wymaganie spełnić.

Czytelność: jasność, kontrast i kontrola odbić

W aplikacjach militarnych czytelność wyświetlacza musi być zachowana w szerokim zakresie warunków oświetleniowych – wewnątrz i na zewnątrz, a także w środowiskach pośrednich, np. w kabinach, kontenerach operatorskich lub pojazdach. Wymaganie to dotyczy nie tylko parametrów samej matrycy, lecz całej konstrukcji optycznej modułu.

W praktyce czytelność ocenia się przez zestaw parametrów, takich jak jasność, kontrast, poziom odbić, refleksyjność powierzchni, kąty widzenia, równomierność podświetlenia oraz stabilność obrazu w docelowych warunkach eksploatacji. Sama wysoka jasność nie gwarantuje optymalnej widoczności w silnym oświetleniu. Wyświetlacz o wysokiej jasności może być trudny do odczytu, jeśli konstrukcja frontu generuje duże odbicia lub jeśli kontrast obrazu spada pod wpływem światła zewnętrznego.

Dlatego w rozwiązaniach przeznaczonych do pracy w świetle dziennym stosuje się nie tylko matryce o podwyższonej jasności, ale również np. powłoki AG, czyli anti-glare, powłoki AR, czyli anti-reflective. Z kolei optical bonding polega na trwałym połączeniu wyświetlacza z panelem dotykowym i/lub szkłem ochronnym przy użyciu przezroczystego materiału optycznego. Dzięki temu ogranicza się szczelinę powietrzną między warstwami, redukuje wewnętrzne refleksy i poprawia kontrast postrzegany przez użytkownika.

W projektach militarnych należy uwzględnić także stabilność parametrów podświetlenia w całym zakresie temperatur pracy, wpływ nagrzewania modułu na właściwości optyczne oraz trwałość elementów optycznych w długim cyklu eksploatacji. Istotny pozostaje również sam projekt HMI. Wielkość znaków, kontrast elementów graficznych, hierarchia informacji, kolorystyka, rozmieszczenie komunikatów i sposób prezentacji alarmów mogą decydować o tym, czy operator szybko i jednoznacznie odczyta dane w warunkach stresu, ograniczonego czasu lub zmiennego oświetlenia.

Kompatybilność z systemami noktowizyjnymi – NVIS

Oddzielnym obszarem wymagań optycznych są aplikacje, w których wyświetlacz ma pracować z systemami noktowizyjnymi. W takim przypadku znaczenie ma nie tylko czytelność obrazu dla operatora, ale również to, czy ekran nie zakłóca działania gogli noktowizyjnych.

Zbyt intensywna lub niewłaściwie ukształtowana emisja światła, szczególnie w zakresie bliskiej podczerwieni, może powodować oślepianie systemu NVIS, obniżenie kontrastu obrazu w goglach lub utrudnienie obserwacji otoczenia. Dlatego kompatybilność z NVIS nie powinna być traktowana jako ogólna cecha każdego wyświetlacza militarnego, lecz jako wymaganie scenariuszowe – istotne tam, gdzie urządzenie ma rzeczywiście współpracować z systemami noktowizyjnymi. Spełnienie wymagań może wiązać się z koniecznością zastosowania specjalnego podświetlenia, filtrów optycznych, kontroli widma emisji, odpowiedniego zakresu regulacji jasności oraz właściwego doboru kolorów interfejsu. Ponieważ każdy z tych elementów wpływa na końcową emisję optyczną, kompatybilność z NVIS powinna być weryfikowana na poziomie gotowego urządzenia lub kompletnego frontu wyświetlacza.

Odporność środowiskowa

Jednym z najważniejszych obszarów wymagań dla sprzętu wojskowego i obronnego jest odporność środowiskowa. W systemie amerykańskim podstawowym punktem odniesienia jest tu MIL-STD-810, natomiast w systemie natowskim – rama STANAG 4370 wraz z odpowiednimi publikacjami AECTP.

MIL-STD-810 nie powinien być opisywany jako norma narzucająca jeden obowiązkowy zestaw testów dla każdego urządzenia. Jest to standard opisujący proces tailoringu oraz metody badań środowiskowych, dobrane do przewidywanego cyklu życia wyrobu. W praktyce oznacza to, że dla danego projektu należy określić, jakie warunki środowiskowe są rzeczywiście istotne: temperatura, wilgotność, opady, pył, piasek, zasolenie, promieniowanie słoneczne, wibracje czy udary. W odniesieniu do wyświetlaczy istotne jest nie tylko to, czy moduł przetrwa dane oddziaływanie, ale czy zachowa funkcje użytkowe: czytelność obrazu, stabilność elektroniki, poprawną pracę podświetlenia, reakcję panelu dotykowego oraz przewidywalną obsługę interfejsu.

Temperatura otoczenia może wpływać na pracę modułu wyświetlacza. Niska temperatura oddziałuje m.in. na czas reakcji ciekłych kryształów, stabilność elektroniki oraz ogólną czytelność obrazu. W takich warunkach znaczenie ma dobór matrycy o odpowiednim zakresie pracy, a w niektórych aplikacjach także zastosowanie elementów grzewczych i kontrola temperatury wewnątrz modułu. Wysoka temperatura wpływa nie tylko trwałość samej matrycy, ale również podświetlenia, stabilność parametrów optycznych i skuteczne odprowadzanie ciepła. W praktyce może to wymagać odpowiedniego rozmieszczenia elektroniki, zastosowania materiałów przewodzących ciepło, radiatorów lub innej konstrukcji wspierającej zarządzanie termiczne. Ochrona przed wodą, pyłem, piaskiem i innymi zanieczyszczeniami wymaga odpowiedniego zaprojektowania frontu urządzenia oraz miejsc, przez które zanieczyszczenia mogłyby przedostać się do wnętrza konstrukcji. W przypadku wyświetlacza szczególne znaczenie mają szkło ochronne, bonding optyczny, uszczelnienia, konstrukcja ramki, zabezpieczenie złączy i taśm sygnałowych oraz sposób montażu modułu w urządzeniu końcowym.

Odporność mechaniczna: wibracje, udary i stabilność konstrukcji

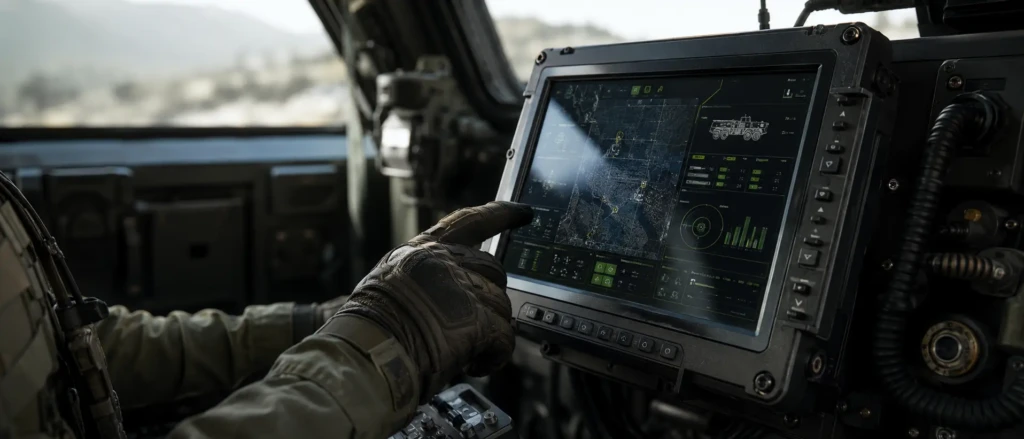

Wymagania środowiskowe mogą obejmować również obciążenia mechaniczne, w tym wibracje, udary, drgania i warunki transportu. Dla wyświetlaczy ma to szczególne znaczenie w systemach pojazdowych, urządzeniach przenośnych, panelach operatorskich oraz sprzęcie eksploatowanym w terenie.

Odporność mechaniczna modułu nie zależy wyłącznie od samej matrycy. Znaczenie ma sposób mocowania wyświetlacza, podparcie poszczególnych warstw, odporność szkła ochronnego, jakość połączeń, zabezpieczenie złączy oraz ograniczenie naprężeń między elementami modułu.

W aplikacjach militarnych wyświetlacz powinien zachować stabilną pracę mimo drgań i udarów, a jednocześnie utrzymać czytelność obrazu oraz poprawne działanie panelu dotykowego. Dlatego projekt modułu musi uwzględniać nie tylko parametry katalogowe komponentów, ale również konstrukcję mechaniczną całego rozwiązania.

EMC i EMI – kompatybilność oraz zakłócenia elektromagnetyczne

Kolejnym ważnym obszarem jest kompatybilność elektromagnetyczna, czyli EMC (Electromagnetic Compatibility). Oznacza ona zdolność urządzenia do prawidłowej pracy w określonym środowisku elektromagnetycznym, bez zakłócania działania innych urządzeń i bez nadmiernej podatności na zakłócenia zewnętrzne. Z EMC bezpośrednio wiąże się pojęcie EMI (Electromagnetic Interference), czyli zakłóceń elektromagnetycznych, które mogą być emitowane przez urządzenie lub oddziaływać na nie z zewnątrz. W przypadku wyświetlaczy kontrola EMI obejmuje zarówno ograniczanie emisji generowanych przez moduł, jak i zapewnienie odporności na zakłócenia obecne w otoczeniu.

Dla ekranów ma to szczególne znaczenie, ponieważ moduł z wyświetlaczem nie jest wyłącznie elementem optycznym. Obejmuje również elektronikę sterującą, podświetlenie LED, przetwornice, układy zasilania, interfejsy komunikacyjne, przewody, złącza, a często także kontroler panelu dotykowego. Elementy te mogą zarówno emitować zakłócenia elektromagnetyczne, jak i być podatne na zakłócenia pochodzące z innych komponentów lub systemów pracujących w otoczeniu.

W sprzęcie wojskowym i obronnym zakłócenia elektromagnetyczne mogą wpływać na pracę łączności, nawigacji, sensorów, radarów, systemów sterowania i innych układów elektronicznych działających w ramach tej samej platformy. Dlatego kompletny zespół wyświetlacza powinien być projektowany w taki sposób, aby ograniczać emisję zakłóceń, a jednocześnie zachowywać stabilność pracy w obecności zakłóceń zewnętrznych. Wymaga to odpowiedniego ekranowania, właściwego prowadzenia masy, zabezpieczenia linii sygnałowych i zasilających, doboru filtrów, kontroli pracy przetwornic oraz przemyślanej integracji elektroniki z konstrukcją mechaniczną urządzenia.

W przypadku rozwiązań z panelem dotykowym znaczenie ma również odporność kontrolera dotyku na zakłócenia elektromagnetyczne. Zakłócenia mogą wpływać na stabilność pomiaru pojemnościowego, powodować fałszywe detekcje, zjawiska typu ghost touch, opóźnienia reakcji lub chwilową utratę precyzji działania panelu. Dlatego w projektowaniu modułu z funkcją dotyku ważny jest dobór kontrolera wyposażonego w mechanizmy filtracji i kompensacji zakłóceń oraz prawidłowa integracja całego toru dotykowego. Warto podkreślić, że wynik badań EMC zależy od całej konfiguracji urządzenia. Nawet jeśli poszczególne komponenty spełniają określone wymagania, finalny moduł może zachowywać się inaczej po zintegrowaniu z obudową, przewodami, zasilaczem, komputerem sterującym i pozostałymi elementami systemu.

Dlaczego normy trzeba odnosić do właściwego poziomu integracji?

W przypadku wyświetlaczy dla sektora wojskowego i obronnego kluczowe jest to, że wymagania normatywne rzadko dotyczą samej matrycy. Najczęściej ocenie podlega gotowy moduł, kompletne urządzenie, podsystem albo cała platforma – zależnie od zakresu danego dokumentu i wymagań programu.

Oznacza to, że o spełnieniu wymagań decyduje nie tylko wybór odpowiedniego wyświetlacza, ale także sposób jego integracji. Znaczenie mają panel dotykowy, szkło ochronne, bonding optyczny, powłoki, elektronika, złącza, przewody, uszczelnienia, konstrukcja obudowy, zarządzanie ciepłem oraz ekranowanie elektromagnetyczne. Dlatego projektowanie wyświetlacza do aplikacji wojskowej czy obronnej powinno zaczynać się od określenia wymagań właściwych dla danego zastosowania. Dopiero na tej podstawie można dobrać odpowiednie komponenty
