Aplikacja IoT z e-papierem – jak to działa?

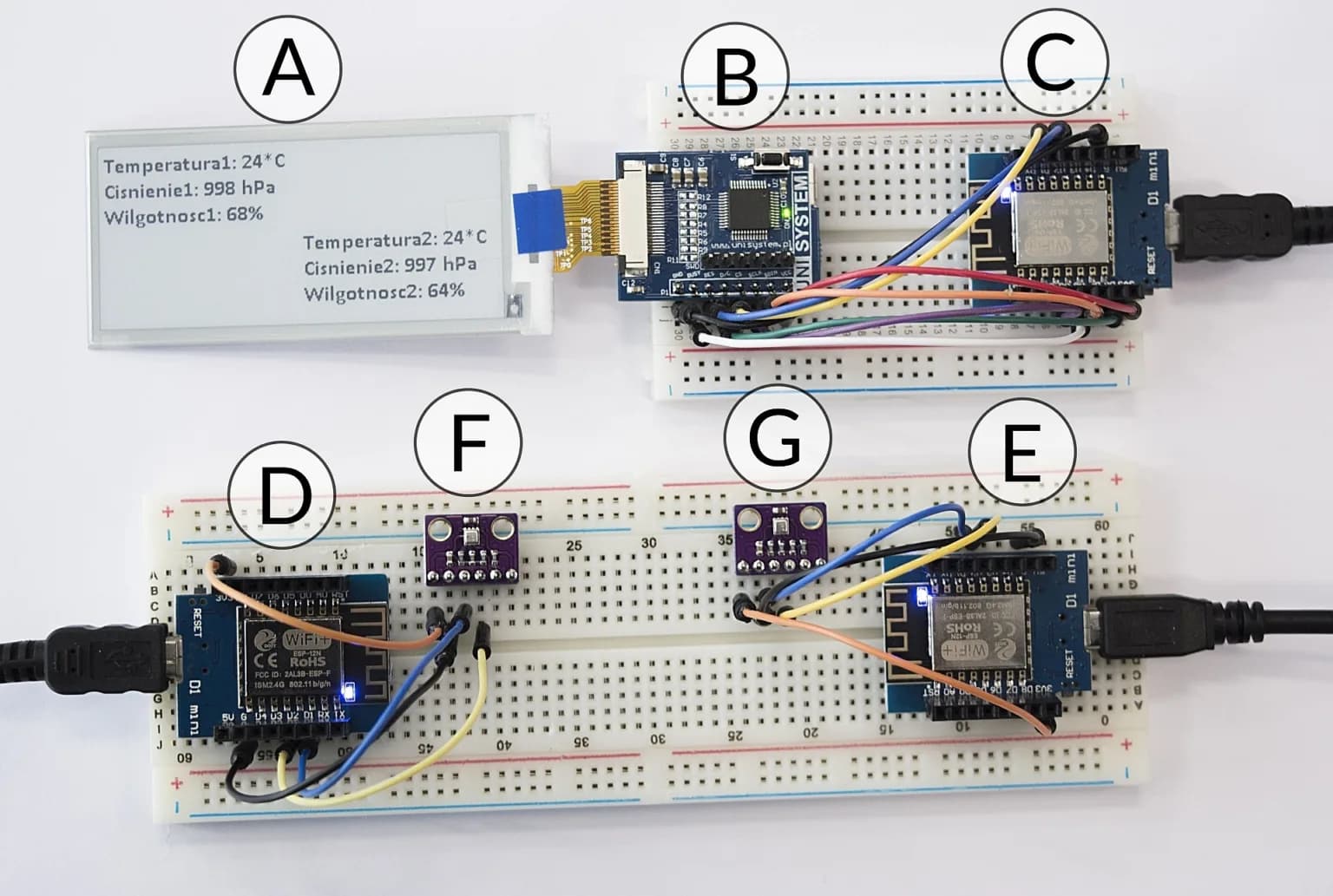

Poniższe zdjęcie przedstawia przykładową aplikację IoT z wykorzystaniem wyświetlacza e-paper HINK-E029A01. Całość składa się z trzech modułów węzła MCU Wi-Fi, dwóch czujników (wilgotności, ciśnienia i temperatury) oraz wyświetlacza EPD z płytką Unisystem EPD-COMPACT-DEMO-UH . Aplikacja może być stosowana w automatyce domowej i przemysłowej np. jako element sterownika klimatyzacji lub pieca.

Jeden z modułów Wi-Fi jest podłączony do wyświetlacza za pośrednictwem interfejsu SPI i działa jako serwer danych. Pozostałe moduły są połączone z czujnikami za pośrednictwem I2C i bezprzewodowo przesyłają informacje o środowisku do serwera. Przetworzone informacje są prezentowane na wyświetlaczu i przesyłane przez Wi-Fi do chmury, gdzie można nimi zarządzać za pomocą prostego CMS-a. Możliwe jest odłączenie zworek od płytki, dzięki czemu można odłączyć płytkę Unisystemu od wbudowanego MCU i sterować modułem za pomocą zewnętrznego hosta.
