Niedawno opisywaliśmy dwie serie dość standardowych wyświetlaczy LCD od Litemaxa – Spanpixel i Durapixel, wskazując ich najważniejsze parametry i funkcjonalności, a także potencjalne obszary zastosowania. Jednak w ofercie tego tajwańskiego dostawcy dostępne są również nietypowe rozwiązania, jak np. okrągły wyświetlacz LCD. W tym artykule prezentujemy kolejną grupę produktów, które mogą być określane jako „nietypowe” – to seria Squarepixel (ang. square, czyli kwadrat).

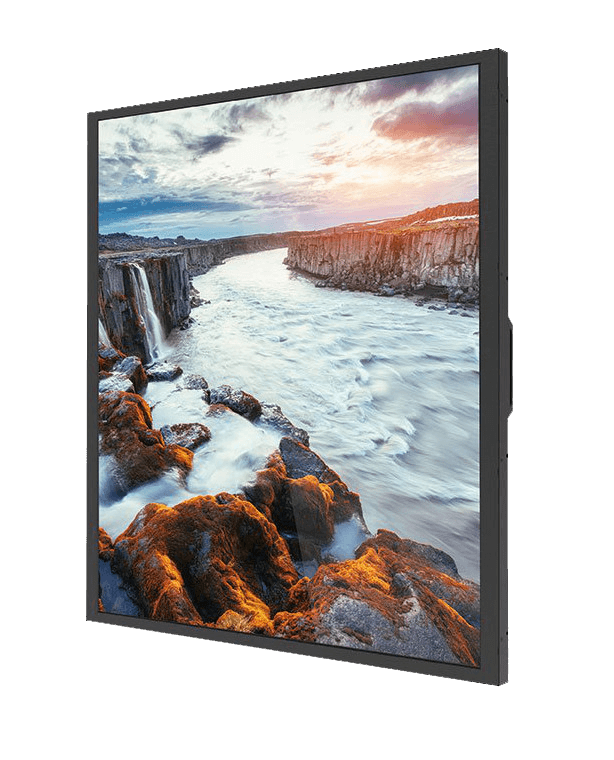

Litemax oferuje kilka rozmiarów kwadratowych wyświetlaczy LCD: 22.0” (modele 2203-Y), 26.5” (modele 2653-Y), 27.3” (modele 2735-A), 33.2” (modele 3325-Y), 35.2” (modele 3525-A) i 42.1” (modele 4215-I). Dostępne są w trzech wariantach, tj. SSF (zestaw bez AD Boardu), SSH (zestaw z AD Boardem) oraz SSD (w obudowie pełnej). Wart uwagi jest również 27.3-calowy dwustronny model – SCD2735-A.
Najważniejsze parametry wyświetlaczy z serii Squarepixel
Optymalną czytelność treści prezentowanych na rozwiązaniach z serii Squarepixel zapewnia podwyższona jasność (od 500 do 1000 cd/m2), a także pełne kąty obserwacji (89°/89°/89°/89°). Za istotny mankament tych kwadratowych wyświetlaczy LCD można natomiast uznać ograniczony zakres temperatur pracy, który mieści się w przedziale 0-50°C. Można przyjąć, że są to rozwiązania zarówno indoorowe, jak i outdoorowe, jednak nie nadają się do zastosowania w każdej strefie klimatycznej.
Ponadto, warto podkreślić wyśrubowaną żywotność produktów od Litemaxa, która ma szczególne znaczenie w przypadku urządzeń pracujących w trybie ciągłym – to co najmniej 100 000 godzin dla modeli 2203-Y, 2653-Y, 3325-Y, 3525-A i 4215-I (standardowy zakres średniego czasu bezawaryjnej pracy dla wyświetlaczy LCD określany jest na 30 000-70 000 godzin).

W tabeli prezentujemy najważniejsze parametry wybranych wyświetlaczy z serii Squarepixel (w wersji „SSH”):
parametr | SSH2203-Y | SSH2653-Y | SSH2735-A | SSH3325-Y | SSH3525-A | SSH4215-INK |
przekątna | 22.0” | 26.5″ | 27.3″ | 33.2” | 35.2” | 42.1″ |
rozdzielczość | 1920×1920 | 1920×1920 | 945×1080 | 1920×1920 | 1850×2160 | 1900×2160 |
proporcje | 1:1 | 1:1 | 8:9 | 1:1 | 7.7:9 | 8:9 |
jasność | 500 cd/m² | 500 cd/m² | 1000 cd/m² | 1000 cd/m² | 1000 cd/m² | 800 cd/m² |
kontrast | 650:1 | 1200:1 | 3000:1 | 600:1 | 6200:1 | 6000:1 |
kierunek obserwacji | 89°/89°/89°/89° | 89°/89°/89°/89° | 89°/89°/89°/89° | 89°/89°/89°/89° | 89°/89°/89°/89° | 89°/89°/89°/89° |
interfejs | LVDS, Dual-DVI, HDMI, DP | LVDS, DVI, HDMI, DP | LVDS, VGA, DVI | LVDS, DVI, HDMI, DP | V-by-One, DVI, HDMI, DP | V-by-One, DVI, HDMI, DP |
obszar aktywny | 394.56(H) x 394.56(V) mm | 475.776(H) x 475.776(V) mm | 457.85(H) x 523.26(V) mm | 596.16(H) × 596.16(V) mm | 582.750(H) x 680.400(V) mm | 706.8(H) x 803.5(V) mm |
wymiary zewnętrzne | 409.56(W) x 409.56(H) x 12.6(D) mm | 491.8(W) x 491.8(H) x 13.5(D) mm | 502.7(W) x 557.1(H) x 18.7(D) mm | 612.96(W) x 612.96(H) x 12.5(D) mm | 630.5(W) x 711.9(H) x 26.0(D) mm | 741.3(W) x 838.0(H) x 22.4(D) mm |
rozmiar ramki | 5.5 / 5.5 / 5.5 / 5.5 mm | 8.0 / 8.0 / 8.0 / 8.0 mm | 12.5 / 12.5 / 18.0 / 18.0 mm | 5.5 / 5.5 / 5.5 / 5.5 mm | 14.400 / 17.100 / 23.875 / 23.875 mm | 15.0 / 15.0 / 15.0 / 15.0 mm |
waga | 2 500 g | 2 400 g | 4 100 g | 5 500 g | 8 000 g | 12 400 g |
temperatura pracy | 0-50°C | 0-50°C | 0-50°C | 0-50°C | 0-50°C | 0-50°C |
czas życia LED | 100 000 godz. | 100 000 godz. | 70 000 godz. | 100 000 godz. | 100 000 godz. | 100 000 godz. |
Przykładowe obszary zastosowania wyświetlaczy z serii Squarepixel
Kwadratowe wyświetlacze LCD od Litemaxa znajdą zastosowanie w szerokiej gamie aplikacji – mogą m.in. pełnić funkcję nośników informacji w systemach digital signage, np. w transporcie.
Ich format przywodzi na myśl elementy sklepowych, restauracyjnych czy kawiarnianych witryn, co pozwala przypuszczać, że wkrótce mogą zastępować tradycyjne szyldy (w tym przypadku ciekawym rozwiązaniem jest dwustronny model SCD2735-A z ramieniem, które powinno znacząco usprawnić montaż urządzenia). Być może sprawdzą się również w food truckach? Warto podkreślić, że wdrożenie elektronicznych nośników informacji sprzyja automatyzacji procesów zarządzania treściami – w każdej chwili możliwa jest zmiana obrazów czy animacji prezentowanych na kwadratowych wyświetlaczach LCD. Mogą więc one służyć nie tylko do ciągłego eksponowania logotypu marki, lecz również np. codziennie aktualizowanych promocji.
Ponadto, rozwiązania z serii Squarepixel nadają się do montażu w różnego rodzaju kioskach i totemach, np. automatach sprzedających.
2020-10-14
