Panele dotykowe produkcji Unisystemu

Zaprojektowana przez Unisystem nowa linia pojemnościowych paneli dotykowych UniTouch™ to wszechstronne rozwiązanie, które dzięki uniwersalnej charakterystyce idealnie sprawdzi się w szerokiej gamie aplikacji. Zastosowane funkcje noise detection oraz frequency hopping w czasie rzeczywistym dostosowują działanie UniTouch™ do warunków pracy, zapewniając poprawne działanie nawet przy częstych zmianach intensywności szumów.

Wyjątkowa wytrzymałość i odporność

Szeroki zakres temperatur pracy (od -30° do 70°C) pozwala na wykorzystanie produktów w aplikacjach outdoorowych. W testach odporności na zakłócenia elektromagnetyczne produkty z linii UniTouch™ osiągają najwyższe wyniki w kategoriach zdolności do przewodzenia i podatności na promieniowanie.

Wyniki testów:

• ESD Capability: 8 kV/15 kV, Level 4 (IEC 61000-4-2)
• EFT Capability: 2 kV/4 kV, Level 4 (IEC 61000-4-4)
• Conductive Susceptibility: 10 Vrms, Level 3 (IEC 61000-4-6)
• Radiated Susceptibility: 30 V/m, Level 4 (IEC 61000-4-3)

Zastosowanie unikalnych algorytmów mierzących drobne zakłócenia pola elektromagnetycznego, gdy palec zbliża się do powierzchni panelu gwarantuje poprawne działanie nawet podczas obsługi w rękawicach.

UniTouch™ nie tylko inteligentnie wykrywa przypadkowy dotyk dużych obiektów (palm function), ale również wspomaga precyzyjne przełożenie ruchu palca/rysika na cyfrowe informacje. Funkcja filtra poprawia linearyzację i poprawną lokalizację dotyku.

Tryb Water Rejection zapewnia prawidłowe działanie panelu także w warunkach dużej wilgotności. Obecność wody, szczególnie słonej, na powierzchni sensora może wywołać tzw. phantom touch. Woda jako przewodnik wywołuje błędne sygnały, które mogą być odczytywane przez kontroler jako dotyk. Jednak dzięki odpowiedniej konfiguracji, w połączeniu z optymalną czułością i konstrukcją elektrod sprawiają, że panel bezbłędnie funkcjonuje także w warunkach pozostawania wody na powierzchni sensora.

Główne zalety paneli UniTouch™:

• Frequency hopping
• Detekcja szumów
• 10 punktowy multitouch
• Palm Rejection
• Tryb Water Rejection
• Interfejsy USB i I²C
• Sterowniki dla Windows oraz Linux
• Maksymalna grubość szkła – 10mm

Wyświetlacz LCD TFT

Standardowa linia UniTouch™ została zaprojektowana do współpracy z wyświetlaczami firmy AU Optronics (AUO). To światowy lider w dziedzinie rozwiązań optoelektronicznych, a także pierwszy producent TFT LCD, który został notowany na nowojorskiej giełdzie (NYSE).

Oferta AUO jest kompletna nie tylko ze względu na szeroką gamę rozmiarów wyświetlaczy (od 2,8’’ do 85”). Producent oferuje wszystkie podstawowe funkcjonalności, m.in. wysoką jasność (powyżej 1000 cd/m²), podwyższony współczynnik kontrastu (nawet 5000:1), czy ultra-wysoką rozdzielczość, co sprawia, że wyświetlane treści są widoczne nawet w warunkach intensywnego oświetlenia. Możliwość działania w przemysłowym zakresie temperatur, wyjątkowa odporność i stabilność oraz niskie zużycie energii to dodatkowe atuty przemawiające za zastosowaniem wyświetlacza TFT LCD.

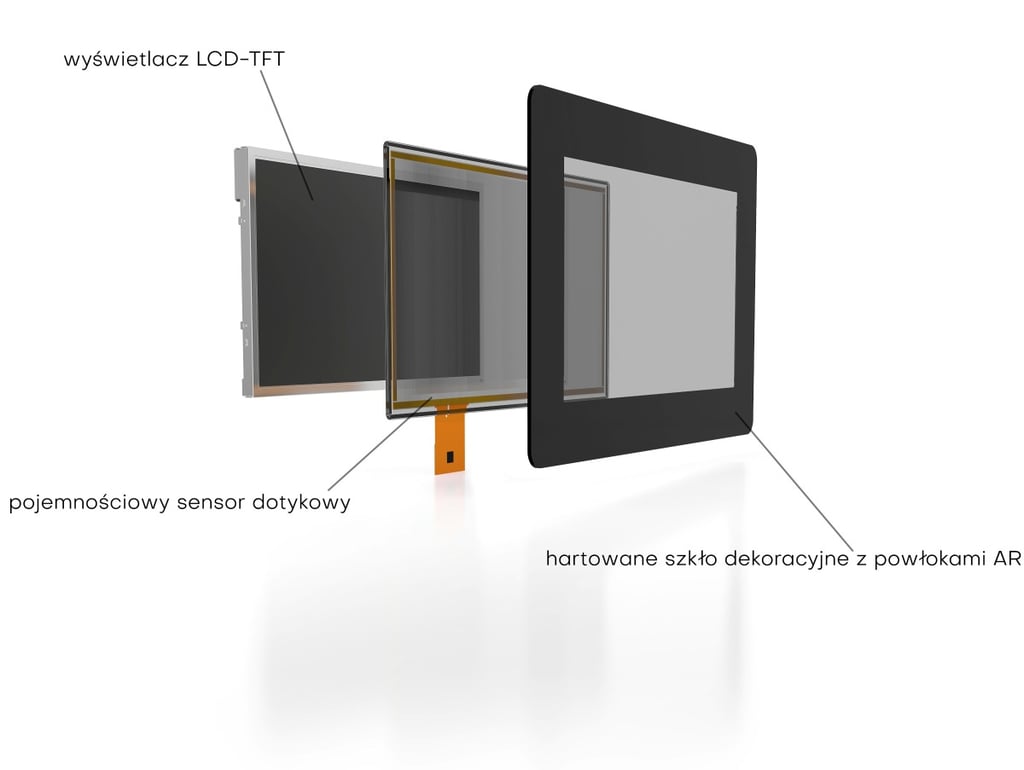

Bonding optyczny

Bonding optyczny, czyli inaczej klejenie optyczne, to proces wykorzystywany do zespolenia wyświetlacza z panelem dotykowym. Wymaga zastosowania nie tylko specjalnego kleju optycznego, ale również odpowiednich rozwiązań technologicznych. Proces ten umożliwia także połączenie wyświetlacza ze specjalnymi powłokami, np. AG (anti-glare), AR (anti-reflex), HC (hard coating) I filtrami polaryzacyjnymi. Klej stosowany w procesie bondingu zmniejsza efekt refrakcji, gdyż jego współczynnik załamania światła jest zbliżony do szkła. Dzięki temu zredukowane zostają odbicia światła, a tym samym poprawia się jakość wyświetlanego obrazu. Zastosowanie klejenia optycznego wpływa także na wytrzymałość fizyczną modułu, a także zabezpiecza go przed kurzem i kondensacją wilgoci.

Unisystem posiada obecnie możliwości projektowania sensorów i kontrolerów do pojemnościowych paneli dotykowych, a także pełnej integracji z pokrywą szklaną i dowolnego bondingu do wyświetlacza.
