Okrągłe 1.28-calowe wyświetlacze LCD-TFT od Winstara

Okrągłe 1.28-calowe wyświetlacze LCD-TFT od Winstara

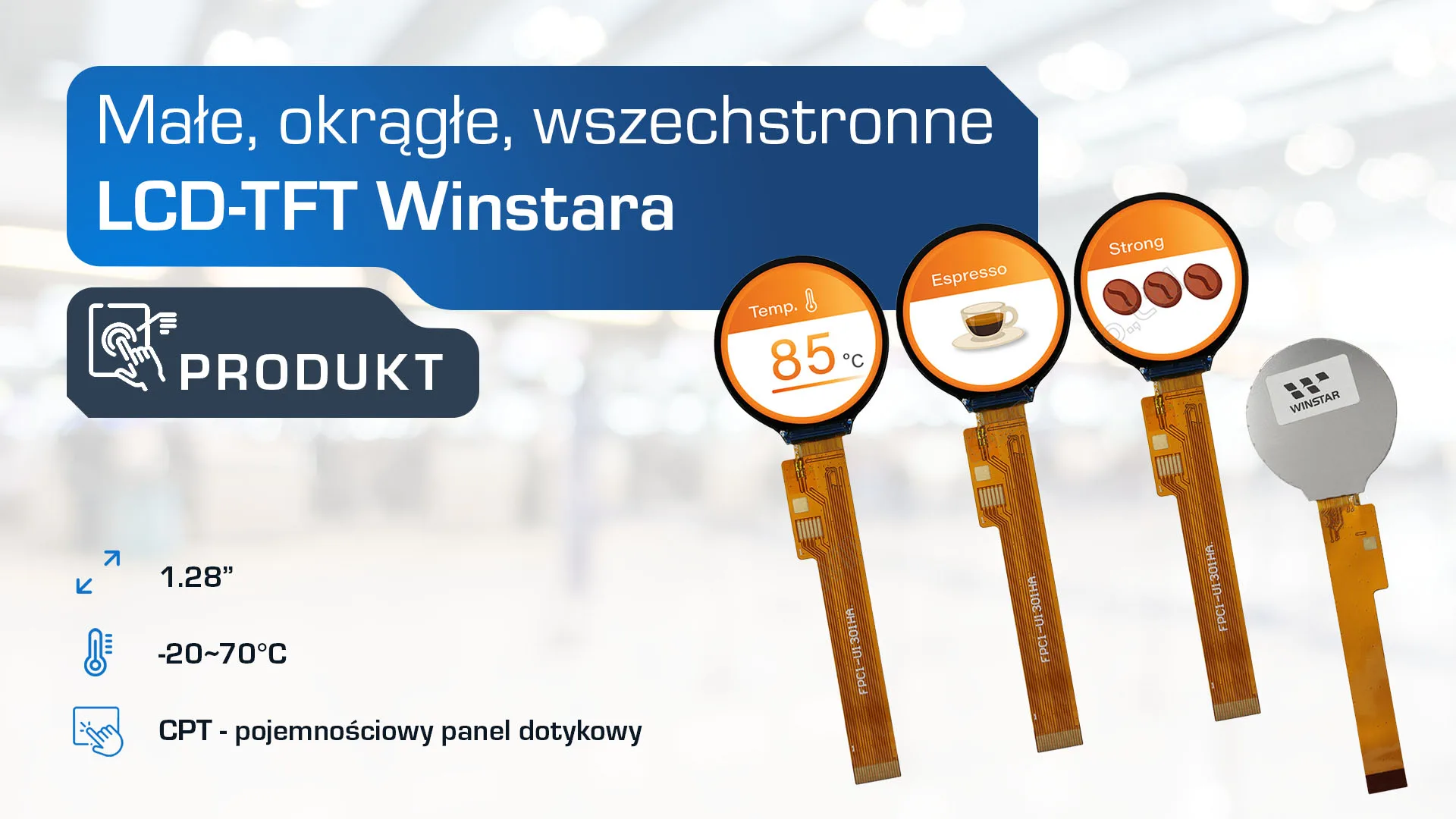

W ofercie Unisystemu dostępne są dwa okrągłe 1.28-calowe wyświetlacze LCD-TFT wprowadzone na rynek przez firmę Winstar (WF0128BTYAA4DNN0 i WF0128BTYAA4DNF10). To modele, które doskonale sprawdzą się w elektronice konsumenckiej, np. ekspresach, sprzętach RTV i AGD czy akcesoriach komputerowych.

Sięgając po elektronikę konsumencką oczekujemy, że będzie ona nie tylko funkcjonalna, lecz również estetyczna. Projektanci chętnie urozmaicają ją stosując nietypowe wzory. W urządzeniach, które wymagają ekranu możliwe jest stosowanie rozwiązań o niestandardowych kształtach. Zaliczyć do nich można okrągłe wyświetlacze, które dostępne są we wszystkich technologiach – poza omawianymi wariantami LCD-TFT, są to również np. okrągłe 1.1-calowe EPD.

H2 Parametry modeli WF0128BTYAA4DNN0 i WF0128BTYAA4DNF10

Modele WF0128BTYAA4DNN0 i WF0128BTYAA4DNF10 to okrągłe 1.28-calowe wyświetlacze LCD-TFT o rozdzielczości 240×240 px, jasności na poziomie 400 cd/m2 (dla WF0128BTYAA4DNN0) i 320 cd/m2 (dla WF0128BTYAA4DNF10), kontraście w stosunku 1000:1 oraz pełnych kątach obserwacji – 80°/80°/80°/80°. W obu modelach komunikacja odbywa się z wykorzystaniem interfejsu SPI (dowiedz się więcej o interfejsie SPI).

Podstawową różnicą pomiędzy omawianymi modelami jest dodanie w wariancie  WF0128BTYAA4DNF10 pojemnościowego panelu dotykowego (CPT). Obraz prezentowany jest na powierzchni 32.40×32.40 mm; wymiary całego modułu to 35.60 x 37.74 x 1.56 mm dla WF0128BTYAA4DNN0 oraz 50.20 x 50.20 x 3.99 mm dla WF0128BTYAA4DNF10.

W tabeli zebrano najważniejsze parametry modeli WF0128BTYAA4DNN0 i WF0128BTYAA4DNF10:

parametr  model WF0128BTYAA4DNN0 model WF0128BTYAA4DNF10
przekątna  1.28” 1.28”
rozdzielczość 240×240 px 240×240 px
obszar aktywny  32.40×32.40 mm 32.40×32.40 mm
jasność  400 cd/m2 320 cd/m2
kontrast 1000:1 1000:1
kąty obserwacji  80°/80°/80°/80° 80°/80°/80°/80°
interfejs SPI SPI
wymiary modułu 35.60 x 37.74 x 1.56 mm 50.20 x 50.20 x 3.99 mm
podświetlenie  LED LED
czas życia LED  20 000 godz.  20 000 godz.
zakres temperatur pracy  -20~70°C -20~70°C
panel dotykowy  nie tak, pojemnościowy

Zastosowanie modeli WF0128BTYAA4DNN0 i WF0128BTYAA4DNF10

Szeroki zakres temperatury pracy obu modeli oznacza cały wachlarz możliwości zastosowania w urządzeniach końcowych. Natomiast okrągły kształt sugeruje wykorzystanie w niewielkich aplikacjach przemysłowych, w których okrąg jest optymalnym rozwiązaniem – w miernikach, licznikach, urządzeniach ubieralnych (wearables). Ponadto producent sugeruje zastosowanie modeli WF0128BTYAA4DNN0 i WF0128BTYAA4DNF10 m.in. w urządzeniach działających w ramach systemów smart home, w gastronomii (ekspresy do kawy), RTV i AGD, czy w akcesoriach komputerowych. Dodać do nich można szeroką gamę sprzętów reprezentujących elektronikę konsumencką, jak chociażby wspomniane wyżej wearables, np. smartwatche.

W przestrzeniach, w których instalowane są tego typu urządzenia panują w miarę przewidywane warunki, w tym m.in. stały dostęp do niezbyt intensywnego oświetlenia. Treści prezentowane na modelach WF0128BTYAA4DNN0 i WF0128BTYAA4DNF10 – dzięki parametrom optycznym (rozdzielczości, jasności, kontrastowi, a także kątom obserwacji) – będą doskonale czytelne z niemal każdej płaszczyzny oglądu.

Czy te modele sprawdzą się w urządzeniu, które projektujesz? Skontaktuj się z nami – pomożemy w wyborze optymalnej technologii wizualizacji danych.
