Łatwy w implementacji 10.1-calowy LCD-TFT od Winstara

Godnym uwagi rozwiązaniem, które niedawno trafiło na rynek jest model WF101JSYFHLHBV firmy Winstar. Można powiedzieć, że jest to rozwiązanie niemal gotowe do implementacji w urządzeniu końcowym.

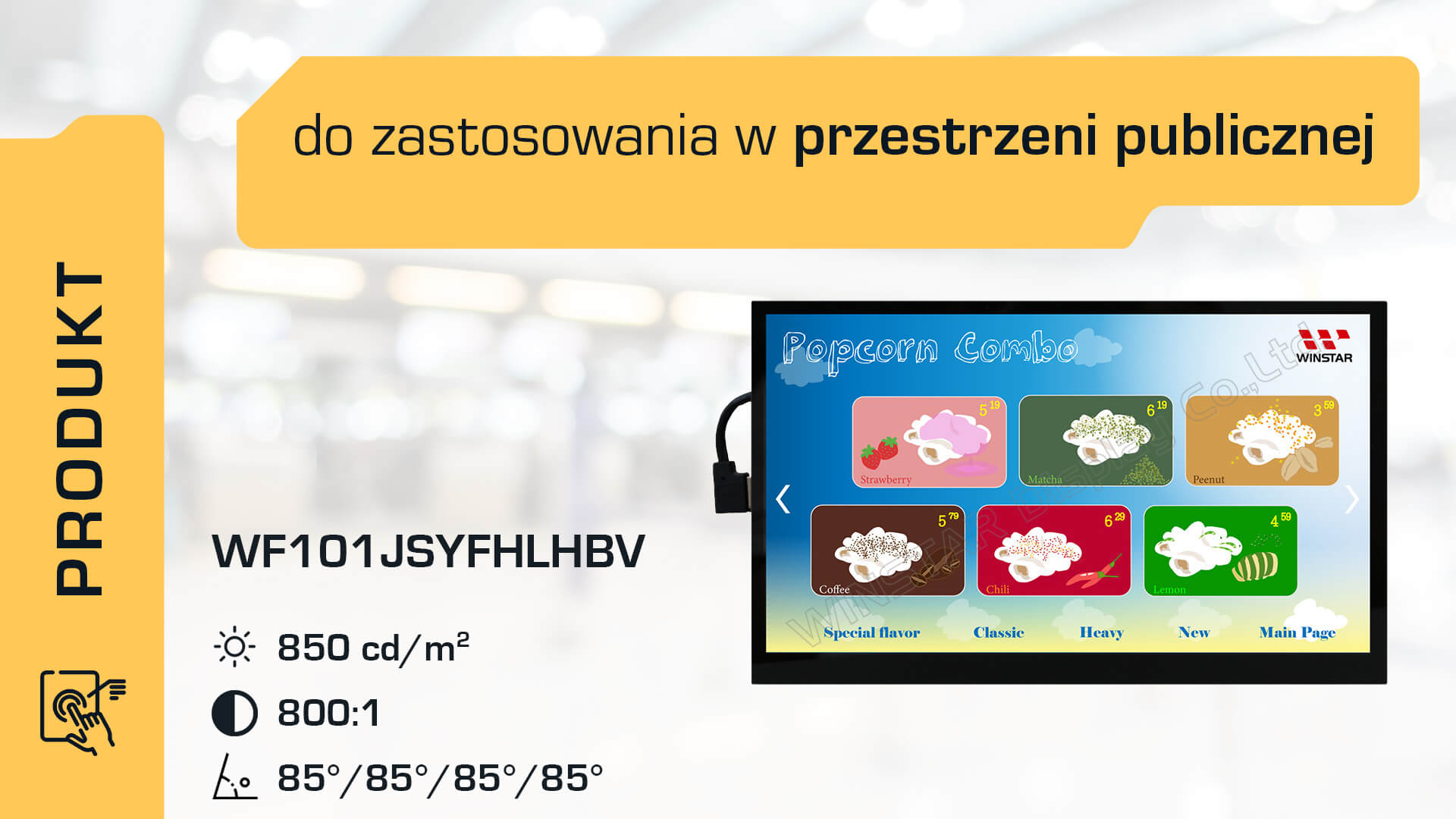

Model WF101JSYFHLHBV to 10.1-calowy wyświetlacz o rozdzielczości 1024×600 px i proporcjach 16:9 połączony z pojemnościowym panelem dotykowym i szkłem ochronnym. To rozwiązanie doskonale sprawdzi się we wnętrzach budynków. Prezentowane na ekranie treści będą czytelne dzięki wyśrubowanym parametrom optycznym – jasności (850 cd/m2), kontrastowi (800:1) i kątom obserwacji (85°/85°/85°/85°).

Warto przyjrzeć się kilku elementom, które umieszczono na dodanej do tego modelu PCB:

  • – złącze HDMI (uniwersalny interfejs transmisji obrazu i dźwięku), dzięki któremu do implementacji wystarczy połączenie urządzeń za pomocą kabla HDMI – dlatego jest to rozwiązanie łatwe do wdrożenia (szczególnie w porównaniu do innych interfejsów, np. RGB czy LVDS);
  • złącze GPIO z 40 pinami, do którego można podłączyć komputer Raspberry Pi (również w wariancie „B”), wyróżniający się wprowadzeniem szeregu udoskonaleń np. zastosowaniem modułu WiFi.

Podstawowe parametry modelu WF101JSYFHLHBV zaprezentowano w tabeli:

modelWF101JSYFHLHBV
przekątna10.1”
rozdzielczość1024 x 600 px
proporcje16:9
obszar aktywny222.72 x 125.28 mm
jasność850 cd/m2
kontrast800:1
kąty obserwacji85°/85°/85°/85°
interfejsHDMI
wymiary235 x 143 x 27.96 mm
panel dotykowytak, pojemnościowy
zakres temperatur pracy-20~70°C

Użycie modelu WF101JSYFHLHBV rekomendujemy w aplikacjach zlokalizowanych w przejściach i korytarzach obiektów użyteczności publicznej, np. przychodni i szpitali, dworców i lotnisk, szkół i urzędów, sklepów i galerii handlowych. Może znaleźć zastosowanie m.in. jako ekran w infokioskach, biletomatach i parkomatach, automatach vendingowych, kasach samoobsługowych, automatach służących do odbierania i nadawania paczek.

Zastanawiasz się, czy ten model na pewno sprawdzi się w urządzeniu, które projektujesz? Skontaktuj się z nami – wspólnie na pewno znajdziemy optymalne rozwiązanie.

2022-11-07
