WG320240C0-TMI-VZ#020 – Wyświetlacz LCD graficzny Winstar

Wyświetlacz LCD graficzny typu COB (z kontrolerem na PCB) Winstar WG320240C0-TMI-VZ#020 posiada rozdzielczość 320×240, niebieski kolor tła i białą treść. Matryca LCD to negatywowy STN z polaryzatorem typu transmisyjnego. Wyświetlacz pozwala na wykorzystywanie interfejsu 8-bitowego. Opisywany moduł został wyposażony w kontroler RA8835, generator napięcia oraz układ kompensacji temperaturowej.

Datasheet

Rozdzielczość	320x240
Kolor treści	Biały
Kolor tła	Niebieski
Kierunek obserwacji	6:00
Typ modułu	COB - kontroler na PCB
Typ LCD	STN Negatywowy
Typ polaryzatora	Transmisyjny
Interface	8080
Kontroler	RA8835
Obszar aktywny	115.18x86.38

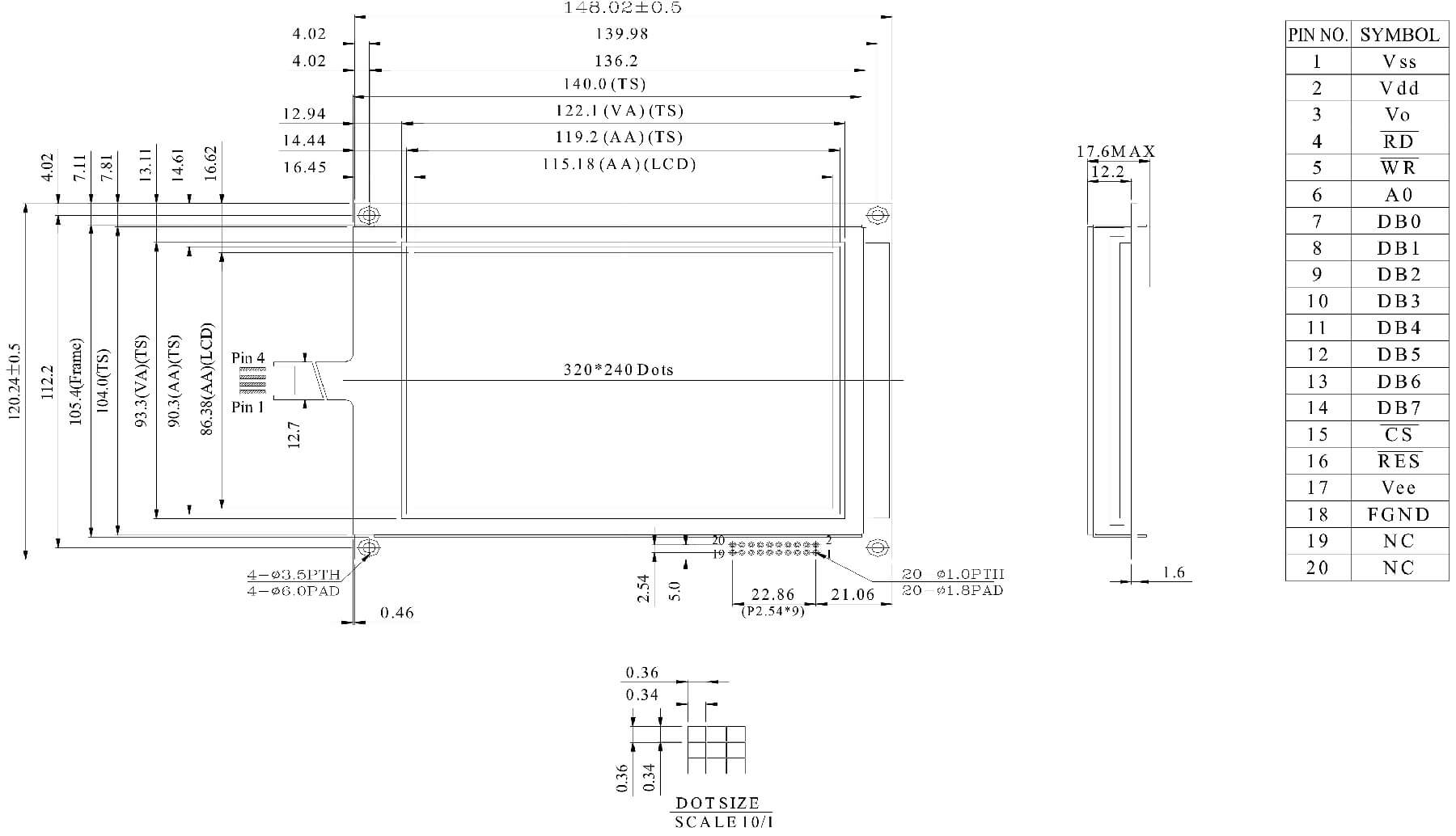

Wymiary zewnętrzne	148.02x120.24x21.0
Temp. pracy (°C)	-20~70
Temp. przechow. (°C)	-30~80
Specjalne	układ kompensacji temperaturowej, Wbudowany generator napięcia
Producent	Winstar

Podobne produkty

WH1602C-TFH-CT# – Wyświetlacz LCD alfanumeryczny Winstar

Znaki x Wiersze	16×2
Kolor treści	Czarny
Kolor tła	Biały
Kierunek obserwacji	06:00
Typ modułu	COB – kontroler na PCB
Typ LCD	FSTN Pozytywowy
Typ polaryzatora	Transfleksyjny
Interface	6800, 8080
Kontroler	kompatybilny z HD44780
Czcionki	Angielskie, Cyrylica
Obszar aktywny	56.20×11.5
Wymiary zewnętrzne	80.0×36.0x13.2
Temp. pracy (°C)	-20~70
Temp. przechow. (°C)	-30~80
Specjalne	brak
Producent	Winstar

WH1602A-NYA-ET# – Wyświetlacz LCD alfanumeryczny Winstar

Znaki x Wiersze	16×2
Kolor treści	Czarny
Kolor tła	Żółto-zielony
Kierunek obserwacji	06:00
Typ modułu	COB – kontroler na PCB
Typ LCD	STN Pozytywowy
Typ polaryzatora	Refleksyjny
Interface	6800, 8080
Kontroler	kompatybilny z HD44780
Czcionki	Angielskie, Europejskie
Obszar aktywny	56.20×11.5
Wymiary zewnętrzne	84.0×44.0x9.7
Temp. pracy (°C)	-20~70
Temp. przechow. (°C)	-30~80
Specjalne	brak
Producent	Winstar

WH0802A-TTI-CT# – Wyświetlacz LCD alfanumeryczny Winstar

Znaki x Wiersze	8×2
Kolor treści	Biały
Kolor tła	Czarny
Kierunek obserwacji	06:00
Typ modułu	COB – kontroler na PCB
Typ LCD	FSTN Negatywowy
Typ polaryzatora	Transmisyjny
Interface	6800, 8080
Kontroler	kompatybilny z HD44780
Czcionki	Angielskie, Cyrylica
Obszar aktywny	27.81×11.5
Wymiary zewnętrzne	58.0×32.0x13.2
Temp. pracy (°C)	-20~70
Temp. przechow. (°C)	-30~80
Specjalne	brak
Producent	Winstar

WH0802A-YYH-CT#020 – Wyświetlacz LCD alfanumeryczny Winstar

Znaki x Wiersze	8×2
Kolor treści	Czarny
Kolor tła	Żółto-zielony
Kierunek obserwacji	06:00
Typ modułu	COB – kontroler na PCB
Typ LCD	STN Pozytywowy
Typ polaryzatora	Transfleksyjny
Interface	6800, 8080
Kontroler	kompatybilny z HD44780
Czcionki	Angielskie, Cyrylica
Obszar aktywny	27.81×11.5
Wymiary zewnętrzne	58.0×32.0x13.2
Temp. pracy (°C)	-20~70
Temp. przechow. (°C)	-30~80
Specjalne	brak
Producent	Winstar

WH0802A1-TMI-CT# – Wyświetlacz LCD alfanumeryczny Winstar

Znaki x Wiersze	8×2
Kolor treści	Biały
Kolor tła	Niebieski
Kierunek obserwacji	06:00
Typ modułu	COB – kontroler na PCB
Typ LCD	STN Negatywowy
Typ polaryzatora	Transmisyjny
Interface	6800, 8080
Kontroler	kompatybilny z HD44780
Czcionki	Angielskie, Cyrylica
Obszar aktywny	27.81×11.5
Wymiary zewnętrzne	58.0×32.0x13.2
Temp. pracy (°C)	-20~70
Temp. przechow. (°C)	-30~80
Specjalne	brak
Producent	Winstar

WH1601A-NYG-CT# – Wyświetlacz LCD alfanumeryczny Winstar

Znaki x Wiersze	16×1
Kolor treści	Czarny
Kolor tła	Żółto-zielony
Kierunek obserwacji	06:00
Typ modułu	COB – kontroler na PCB
Typ LCD	STN Pozytywowy
Typ polaryzatora	Refleksyjny
Interface	6800, 8080
Kontroler	kompatybilny z HD44780
Czcionki	Angielskie, Cyrylica
Obszar aktywny	59.62×6.56
Wymiary zewnętrzne	80.0×36.0x9.4
Temp. pracy (°C)	-20~70
Temp. przechow. (°C)	-30~80
Specjalne	brak
Producent	Winstar

Opis
Informacje dodatkowe

LnRiLWNvbnRhaW5lciAudGItY29udGFpbmVyLWlubmVye3dpZHRoOjEwMCU7bWFyZ2luOjAgYXV0b30gLndwLWJsb2NrLXRvb2xzZXQtYmxvY2tzLWNvbnRhaW5lci50Yi1jb250YWluZXJbZGF0YS10b29sc2V0LWJsb2Nrcy1jb250YWluZXI9ImVkMzgzMmFhNjIwMWNiZWM1YjFlNWI5MDJkYzA2N2UyIl0geyBwYWRkaW5nOiAyNXB4OyB9IC50Yi1jb250YWluZXIgLnRiLWNvbnRhaW5lci1pbm5lcnt3aWR0aDoxMDAlO21hcmdpbjowIGF1dG99IC53cC1ibG9jay10b29sc2V0LWJsb2Nrcy1jb250YWluZXIudGItY29udGFpbmVyW2RhdGEtdG9vbHNldC1ibG9ja3MtY29udGFpbmVyPSIzMWY4NWM0ZTU5ZGIwOGQ1NmFkNDJjMzE3ZTEyZGNiOCJdIHsgcGFkZGluZzogMjVweDsgfSAudGItZ3JpZCwudGItZ3JpZD4uYmxvY2stZWRpdG9yLWlubmVyLWJsb2Nrcz4uYmxvY2stZWRpdG9yLWJsb2NrLWxpc3RfX2xheW91dHtkaXNwbGF5OmdyaWQ7Z3JpZC1yb3ctZ2FwOjI1cHg7Z3JpZC1jb2x1bW4tZ2FwOjI1cHh9LnRiLWdyaWQtaXRlbXtiYWNrZ3JvdW5kOiNkMzhhMDM7cGFkZGluZzozMHB4fS50Yi1ncmlkLWNvbHVtbntmbGV4LXdyYXA6d3JhcH0udGItZ3JpZC1jb2x1bW4+Knt3aWR0aDoxMDAlfS50Yi1ncmlkLWNvbHVtbi50Yi1ncmlkLWFsaWduLXRvcHt3aWR0aDoxMDAlO2Rpc3BsYXk6ZmxleDthbGlnbi1jb250ZW50OmZsZXgtc3RhcnR9LnRiLWdyaWQtY29sdW1uLnRiLWdyaWQtYWxpZ24tY2VudGVye3dpZHRoOjEwMCU7ZGlzcGxheTpmbGV4O2FsaWduLWNvbnRlbnQ6Y2VudGVyfS50Yi1ncmlkLWNvbHVtbi50Yi1ncmlkLWFsaWduLWJvdHRvbXt3aWR0aDoxMDAlO2Rpc3BsYXk6ZmxleDthbGlnbi1jb250ZW50OmZsZXgtZW5kfSAud3AtYmxvY2stdG9vbHNldC1ibG9ja3MtZ3JpZC50Yi1ncmlkW2RhdGEtdG9vbHNldC1ibG9ja3MtZ3JpZD0iM2Q5YzM5OWZlNjI1ZTFiOTcyZjgxN2EwNjgwMjI5ZjYiXSB7IGdyaWQtdGVtcGxhdGUtY29sdW1uczogbWlubWF4KDAsIDAuNWZyKSBtaW5tYXgoMCwgMC41ZnIpO2dyaWQtYXV0by1mbG93OiByb3cgfSAud3AtYmxvY2stdG9vbHNldC1ibG9ja3MtZ3JpZC50Yi1ncmlkW2RhdGEtdG9vbHNldC1ibG9ja3MtZ3JpZD0iM2Q5YzM5OWZlNjI1ZTFiOTcyZjgxN2EwNjgwMjI5ZjYiXSA+IC50Yi1ncmlkLWNvbHVtbjpudGgtb2YtdHlwZSgybiArIDEpIHsgZ3JpZC1jb2x1bW46IDEgfSAud3AtYmxvY2stdG9vbHNldC1ibG9ja3MtZ3JpZC50Yi1ncmlkW2RhdGEtdG9vbHNldC1ibG9ja3MtZ3JpZD0iM2Q5YzM5OWZlNjI1ZTFiOTcyZjgxN2EwNjgwMjI5ZjYiXSA+IC50Yi1ncmlkLWNvbHVtbjpudGgtb2YtdHlwZSgybiArIDIpIHsgZ3JpZC1jb2x1bW46IDIgfSAud3AtYmxvY2stdG9vbHNldC1ibG9ja3MtZ3JpZC1jb2x1bW4udGItZ3JpZC1jb2x1bW5bZGF0YS10b29sc2V0LWJsb2Nrcy1ncmlkLWNvbHVtbj0iMzAzNGZiZTg4NmMxMTA1NGU5NWI0NmIwOWQzZTQxMTIiXSB7IGRpc3BsYXk6IGZsZXg7IH0gQG1lZGlhIG9ubHkgc2NyZWVuIGFuZCAobWF4LXdpZHRoOiA3ODFweCkgeyAudGItY29udGFpbmVyIC50Yi1jb250YWluZXItaW5uZXJ7d2lkdGg6MTAwJTttYXJnaW46MCBhdXRvfS50Yi1jb250YWluZXIgLnRiLWNvbnRhaW5lci1pbm5lcnt3aWR0aDoxMDAlO21hcmdpbjowIGF1dG99LnRiLWdyaWQsLnRiLWdyaWQ+LmJsb2NrLWVkaXRvci1pbm5lci1ibG9ja3M+LmJsb2NrLWVkaXRvci1ibG9jay1saXN0X19sYXlvdXR7ZGlzcGxheTpncmlkO2dyaWQtcm93LWdhcDoyNXB4O2dyaWQtY29sdW1uLWdhcDoyNXB4fS50Yi1ncmlkLWl0ZW17YmFja2dyb3VuZDojZDM4YTAzO3BhZGRpbmc6MzBweH0udGItZ3JpZC1jb2x1bW57ZmxleC13cmFwOndyYXB9LnRiLWdyaWQtY29sdW1uPip7d2lkdGg6MTAwJX0udGItZ3JpZC1jb2x1bW4udGItZ3JpZC1hbGlnbi10b3B7d2lkdGg6MTAwJTtkaXNwbGF5OmZsZXg7YWxpZ24tY29udGVudDpmbGV4LXN0YXJ0fS50Yi1ncmlkLWNvbHVtbi50Yi1ncmlkLWFsaWduLWNlbnRlcnt3aWR0aDoxMDAlO2Rpc3BsYXk6ZmxleDthbGlnbi1jb250ZW50OmNlbnRlcn0udGItZ3JpZC1jb2x1bW4udGItZ3JpZC1hbGlnbi1ib3R0b217d2lkdGg6MTAwJTtkaXNwbGF5OmZsZXg7YWxpZ24tY29udGVudDpmbGV4LWVuZH0gLndwLWJsb2NrLXRvb2xzZXQtYmxvY2tzLWdyaWQudGItZ3JpZFtkYXRhLXRvb2xzZXQtYmxvY2tzLWdyaWQ9IjNkOWMzOTlmZTYyNWUxYjk3MmY4MTdhMDY4MDIyOWY2Il0geyBncmlkLXRlbXBsYXRlLWNvbHVtbnM6IG1pbm1heCgwLCAwLjVmcikgbWlubWF4KDAsIDAuNWZyKTtncmlkLWF1dG8tZmxvdzogcm93IH0gLndwLWJsb2NrLXRvb2xzZXQtYmxvY2tzLWdyaWQudGItZ3JpZFtkYXRhLXRvb2xzZXQtYmxvY2tzLWdyaWQ9IjNkOWMzOTlmZTYyNWUxYjk3MmY4MTdhMDY4MDIyOWY2Il0gPiAudGItZ3JpZC1jb2x1bW46bnRoLW9mLXR5cGUoMm4gKyAxKSB7IGdyaWQtY29sdW1uOiAxIH0gLndwLWJsb2NrLXRvb2xzZXQtYmxvY2tzLWdyaWQudGItZ3JpZFtkYXRhLXRvb2xzZXQtYmxvY2tzLWdyaWQ9IjNkOWMzOTlmZTYyNWUxYjk3MmY4MTdhMDY4MDIyOWY2Il0gPiAudGItZ3JpZC1jb2x1bW46bnRoLW9mLXR5cGUoMm4gKyAyKSB7IGdyaWQtY29sdW1uOiAyIH0gLndwLWJsb2NrLXRvb2xzZXQtYmxvY2tzLWdyaWQtY29sdW1uLnRiLWdyaWQtY29sdW1uW2RhdGEtdG9vbHNldC1ibG9ja3MtZ3JpZC1jb2x1bW49IjMwMzRmYmU4ODZjMTEwNTRlOTViNDZiMDlkM2U0MTEyIl0geyBkaXNwbGF5OiBmbGV4OyB9ICB9IEBtZWRpYSBvbmx5IHNjcmVlbiBhbmQgKG1heC13aWR0aDogNTk5cHgpIHsgLnRiLWNvbnRhaW5lciAudGItY29udGFpbmVyLWlubmVye3dpZHRoOjEwMCU7bWFyZ2luOjAgYXV0b30udGItY29udGFpbmVyIC50Yi1jb250YWluZXItaW5uZXJ7d2lkdGg6MTAwJTttYXJnaW46MCBhdXRvfS50Yi1ncmlkLC50Yi1ncmlkPi5ibG9jay1lZGl0b3ItaW5uZXItYmxvY2tzPi5ibG9jay1lZGl0b3ItYmxvY2stbGlzdF9fbGF5b3V0e2Rpc3BsYXk6Z3JpZDtncmlkLXJvdy1nYXA6MjVweDtncmlkLWNvbHVtbi1nYXA6MjVweH0udGItZ3JpZC1pdGVte2JhY2tncm91bmQ6I2QzOGEwMztwYWRkaW5nOjMwcHh9LnRiLWdyaWQtY29sdW1ue2ZsZXgtd3JhcDp3cmFwfS50Yi1ncmlkLWNvbHVtbj4qe3dpZHRoOjEwMCV9LnRiLWdyaWQtY29sdW1uLnRiLWdyaWQtYWxpZ24tdG9we3dpZHRoOjEwMCU7ZGlzcGxheTpmbGV4O2FsaWduLWNvbnRlbnQ6ZmxleC1zdGFydH0udGItZ3JpZC1jb2x1bW4udGItZ3JpZC1hbGlnbi1jZW50ZXJ7d2lkdGg6MTAwJTtkaXNwbGF5OmZsZXg7YWxpZ24tY29udGVudDpjZW50ZXJ9LnRiLWdyaWQtY29sdW1uLnRiLWdyaWQtYWxpZ24tYm90dG9te3dpZHRoOjEwMCU7ZGlzcGxheTpmbGV4O2FsaWduLWNvbnRlbnQ6ZmxleC1lbmR9IC53cC1ibG9jay10b29sc2V0LWJsb2Nrcy1ncmlkLnRiLWdyaWRbZGF0YS10b29sc2V0LWJsb2Nrcy1ncmlkPSIzZDljMzk5ZmU2MjVlMWI5NzJmODE3YTA2ODAyMjlmNiJdIHsgZ3JpZC10ZW1wbGF0ZS1jb2x1bW5zOiBtaW5tYXgoMCwgMWZyKTtncmlkLWF1dG8tZmxvdzogcm93IH0gLndwLWJsb2NrLXRvb2xzZXQtYmxvY2tzLWdyaWQudGItZ3JpZFtkYXRhLXRvb2xzZXQtYmxvY2tzLWdyaWQ9IjNkOWMzOTlmZTYyNWUxYjk3MmY4MTdhMDY4MDIyOWY2Il0gID4gLnRiLWdyaWQtY29sdW1uOm50aC1vZi10eXBlKDFuKzEpIHsgZ3JpZC1jb2x1bW46IDEgfSAud3AtYmxvY2stdG9vbHNldC1ibG9ja3MtZ3JpZC1jb2x1bW4udGItZ3JpZC1jb2x1bW5bZGF0YS10b29sc2V0LWJsb2Nrcy1ncmlkLWNvbHVtbj0iMzAzNGZiZTg4NmMxMTA1NGU5NWI0NmIwOWQzZTQxMTIiXSB7IGRpc3BsYXk6IGZsZXg7IH0gIH0g

COG (Chip on glass)

Wyświetlacze z kontrolerem na szkle cechują się mniejszą grubością wszystkich wymiarów zewnętrznych, a dzięki bardziej hermetycznej konstrukcji są bardziej szczelne i odporne na wstrząsy. Dodatkowym atutem jest niższa cena i mniejszy pobór prądu.

Wbudowany generator napięcia

Wyświetlacz ten oprócz napięcia zasilania logiki kontrolera wymaga dodatkowego napięcia do uzyskania odpowiedniego kontrastu. Dzięki wbudowanemu generatorowi nie trzeba tego napięcia podawać z zewnątrz.

Rozdzielczość	320×240
Kolor treści	Biały
Kolor tła	Niebieski
Kierunek obserwacji	6:00
Typ modułu	COB – kontroler na PCB
Typ LCD	STN Negatywowy
Typ polaryzatora	Transmisyjny
Interface	8080
Kontroler	RA8835
Obszar aktywny	115.18×86.38
Wymiary zewnętrzne	148.02×120.24×21.0
Temp. pracy (°C)	-20~70
Temp. przechow. (°C)	-30~80
Specjalne	układ kompensacji temperaturowej, Wbudowany generator napięcia
Producent	Winstar
