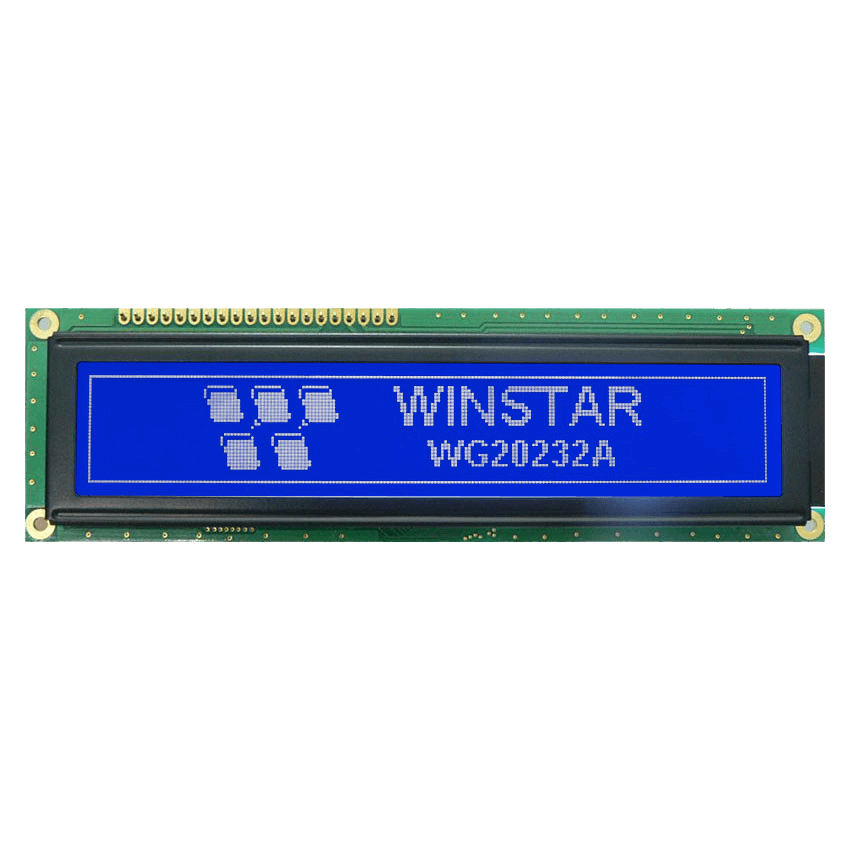

WG20232A-TMI-V#A – Wyświetlacz LCD graficzny Winstar

Wyświetlacz LCD graficzny typu COB (z kontrolerem na PCB) Winstar WG20232A-TMI-V#A posiada rozdzielczość 202×32, niebieski kolor tła i białą treść. Matryca LCD to negatywowy STN z polaryzatorem typu transmisyjnego. Wyświetlacz pozwala na wykorzystywanie interfejsu 8-bitowego. Opisywany moduł został wyposażony w kontroler SBN1661G, generator napięcia.

Datasheet
Rozdzielczość202x32
Kolor TreściBiały
Kolor TłaNiebieski
Kierunek obserwacji6:00
Typ modułuCOB - kontroler na PCB
Typ LCDSTN Negatywowy
Typ polaryzatoraTransmisyjny
Interface8080
KontrolerSBN1661G
Obszar Aktywny119.16x18.86
Wymiary zewnętrzne146.0x43.0x13.7
Temp. pracy (°C)-20~70
Temp. przechowywania (°C)-30~80
SpecjalneWbudowany generator napięcia
ProducentWinstar

COG (Chip on glass)

Wyświetlacze z kontrolerem na szkle cechują się mniejszą grubością wszystkich wymiarów zewnętrznych, a dzięki bardziej hermetycznej konstrukcji są bardziej szczelne i odporne na wstrząsy. Dodatkowym atutem jest niższa cena i mniejszy pobór prądu.

Wbudowany generator napięcia

Wyświetlacz ten oprócz napięcia zasilania logiki kontrolera wymaga dodatkowego napięcia do uzyskania odpowiedniego kontrastu. Dzięki wbudowanemu generatorowi nie trzeba tego napięcia podawać z zewnątrz.

Rozdzielczość

202×32

Kolor Treści

Biały

Kolor Tła

Niebieski

Kierunek obserwacji

6:00

Typ modułu

COB – kontroler na PCB

Typ LCD

STN Negatywowy

Typ polaryzatora

Transmisyjny

Interface

8080

Kontroler

SBN1661G

Obszar Aktywny

119.16×18.86

Wymiary zewnętrzne

146.0×43.0x13.7

Temp. pracy (°C)

-20~70

Temp. przechowywania (°C)

-30~80

Specjalne

Wbudowany generator napięcia

Producent

Winstar
