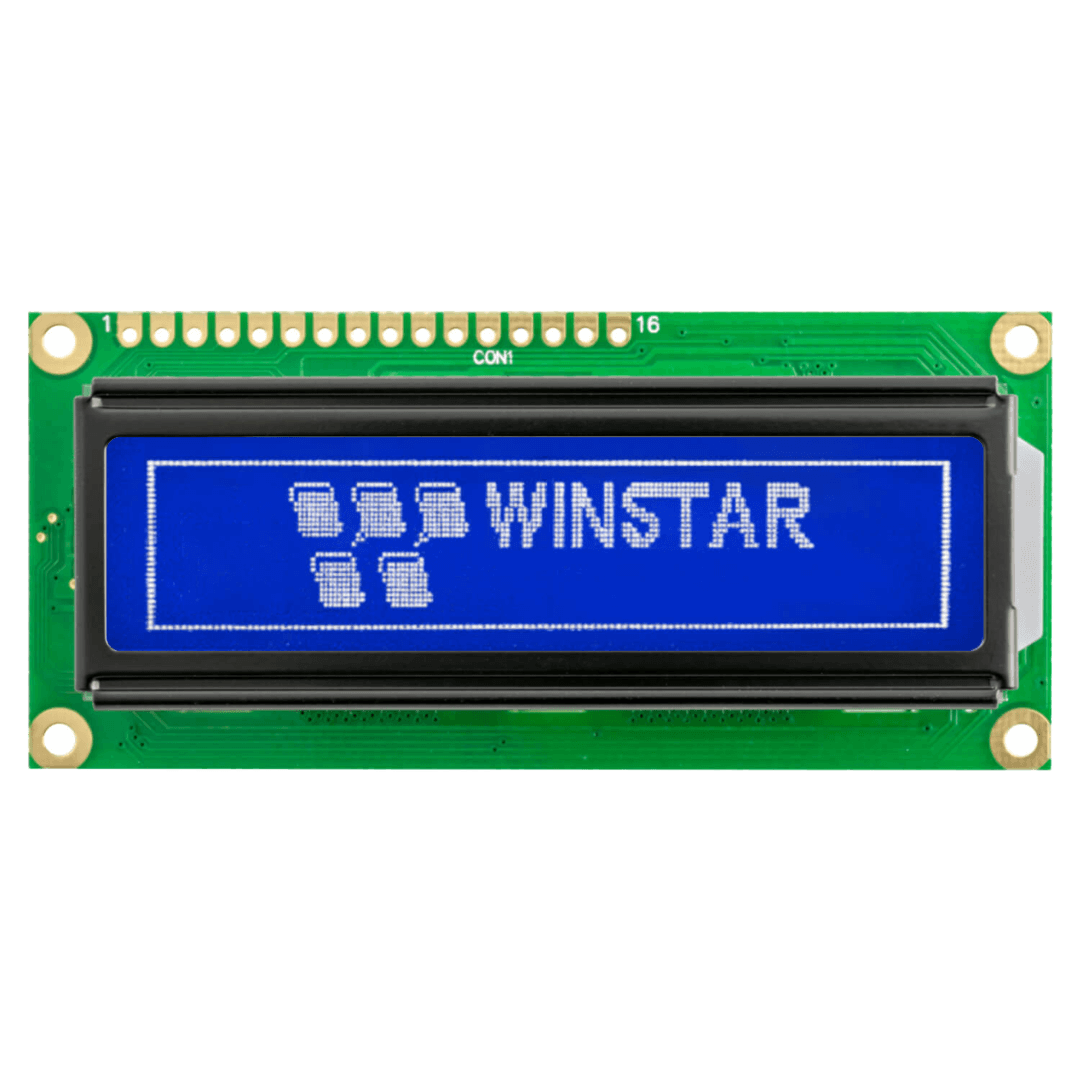

WG14432B5-TMI-V#T – Wyświetlacz LCD graficzny Winstar

Wyświetlacz LCD graficzny typu COB (z kontrolerem na PCB) Winstar WG14432B5-TMI-V#T posiada rozdzielczość 144×32, niebieski kolor tła i białą treść. Matryca LCD to negatywowy STN z polaryzatorem typu transmisyjnego. Wyświetlacz pozwala na wykorzystywanie interfejsu 8-bitowego. Opisywany moduł został wyposażony w kontroler ST7920, generator napięcia.

Datasheet

Rozdzielczość	144x32
Kolor treści	Biały
Kolor tła	Niebieski
Kierunek obserwacji	6:00
Typ modułu	COB - kontroler na PCB
Typ LCD	STN Negatywowy
Typ polaryzatora	Transmisyjny
Interface	8080
Kontroler	ST7920
Obszar aktywny	60.44x13.4
Wymiary zewnętrzne	85.0x36.0x13.2
Temp. pracy (°C)	-20~70
Temp. przechow. (°C)	-30~80
Specjalne	Wbudowany generator napięcia
Producent	Winstar
