WG12864A-TMI-T#N – Wyświetlacz LCD graficzny Winstar

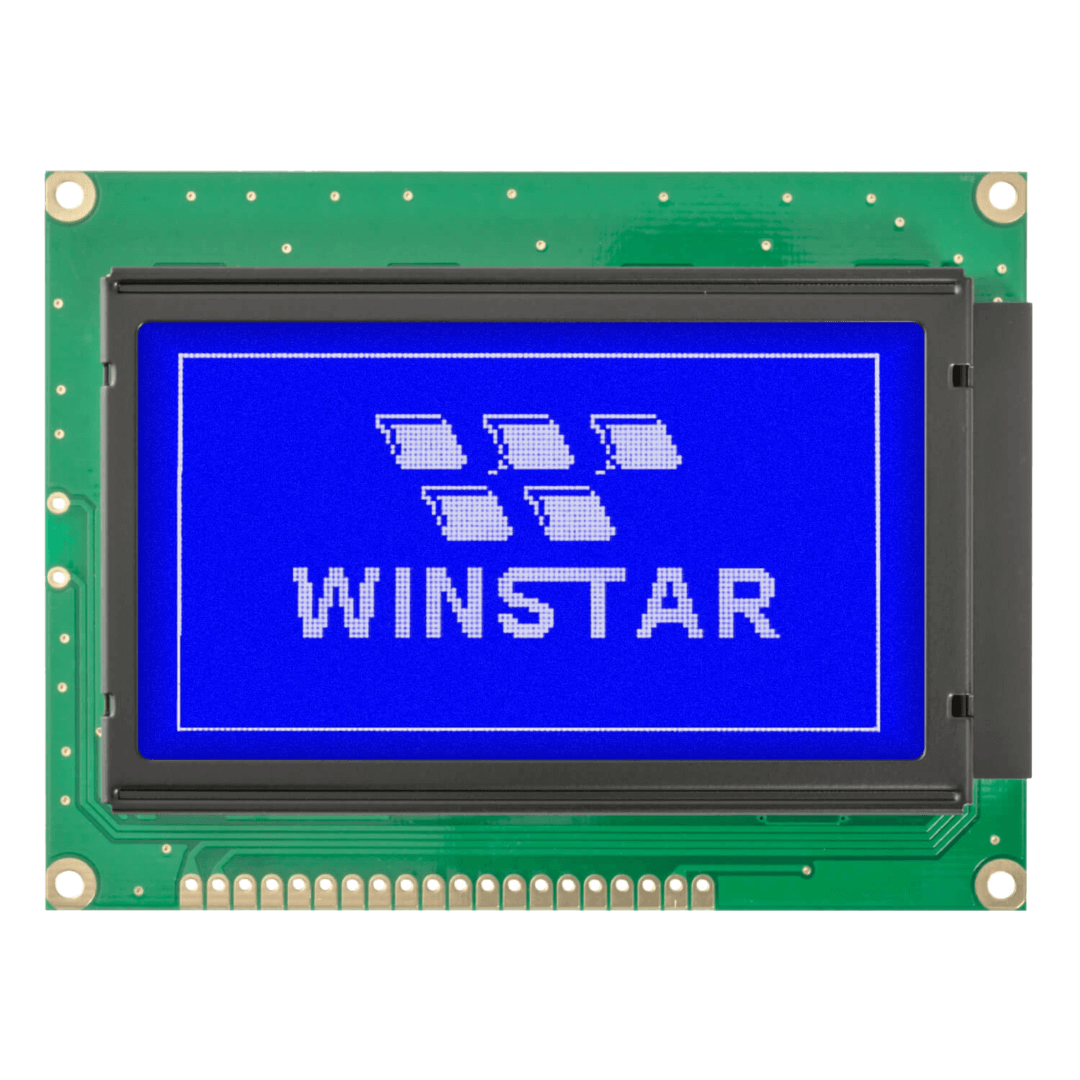

Wyświetlacz LCD graficzny typu COB (z kontrolerem na PCB) Winstar WG12864A-TMI-T#N posiada rozdzielczość 128×64, niebieski kolor tła i białą treść. Matryca LCD to negatywowy STN z polaryzatorem typu transmisyjnego. Wyświetlacz pozwala na wykorzystywanie interfejsu 8-bitowego. Opisywany moduł został wyposażony w kontroler NT7107/NT7108, generator napięcia oraz układ kompensacji temperaturowej.

Datasheet

Rozdzielczość	128x64
Kolor treści	Biały
Kolor tła	Niebieski
Kierunek obserwacji	6:00
Typ modułu	COB - kontroler na PCB
Typ LCD	STN Negatywowy
Typ polaryzatora	Transmisyjny
Interface	8080
Kontroler	NT7107/NT7108
Obszar aktywny	66.52x33.24
Wymiary zewnętrzne	93.0x70.0x13.6
Temp. pracy (°C)	-20~70
Temp. przechow. (°C)	-30~80
Specjalne	układ kompensacji temperaturowej, Wbudowany generator napięcia
Producent	Winstar
